Jalousie-Management Sonneboy
Art.-Nr.: SB 91
Hinweise:
Beim Anschluss des Lichtaufnehmers auf richtigen Anschluss
(1-1, 3-3) achten!
Wenn der Lichtaufnehmer verpolt angeschlossen wird, erscheint
in der Anzeige der Helligkeitswert 12.
Die Anschlussleitungen zum Lichtaufnehmer, zum Windwächter
und zum Regenwächter müssen immer als abgeschirmte Leitung
ausgeführt werden. Entweder eine getrennte 2-adrige Leitung
oder eine 4-adrige gemeinsame Leitung,
z. B. Siemens MSR Steuerleitung LSYCY bzw.
Fernsprechleitung JY-ST-Y 2 x 2 x 0,6.
Wichtig!
• Pro „Sonneboy“ darf jeweils nur 1 Windwächter zwischen Klemme 2
und 3 angeschlossen werden.
• Ein 2. Lichtaufnehmer kann zur Vergrößerung des Einfallwinkels
zwischen Klemme 4 und 6 angeschlossen werden. Dabei muss nicht
auf den Sonneneinstrahlwinkel geachtet werden.
• Kann kein 2. Lichtaufnehmer zwischen Klemme 4 und 6
angeschlossen werden, weil nicht genügend Adern vorhanden sind,
besteht die Möglichkeit den 2. Lichtaufnehmer dem 1. Lichtaufnehmer
zwischen Klemme 1 und 3 parallel zu schalten.

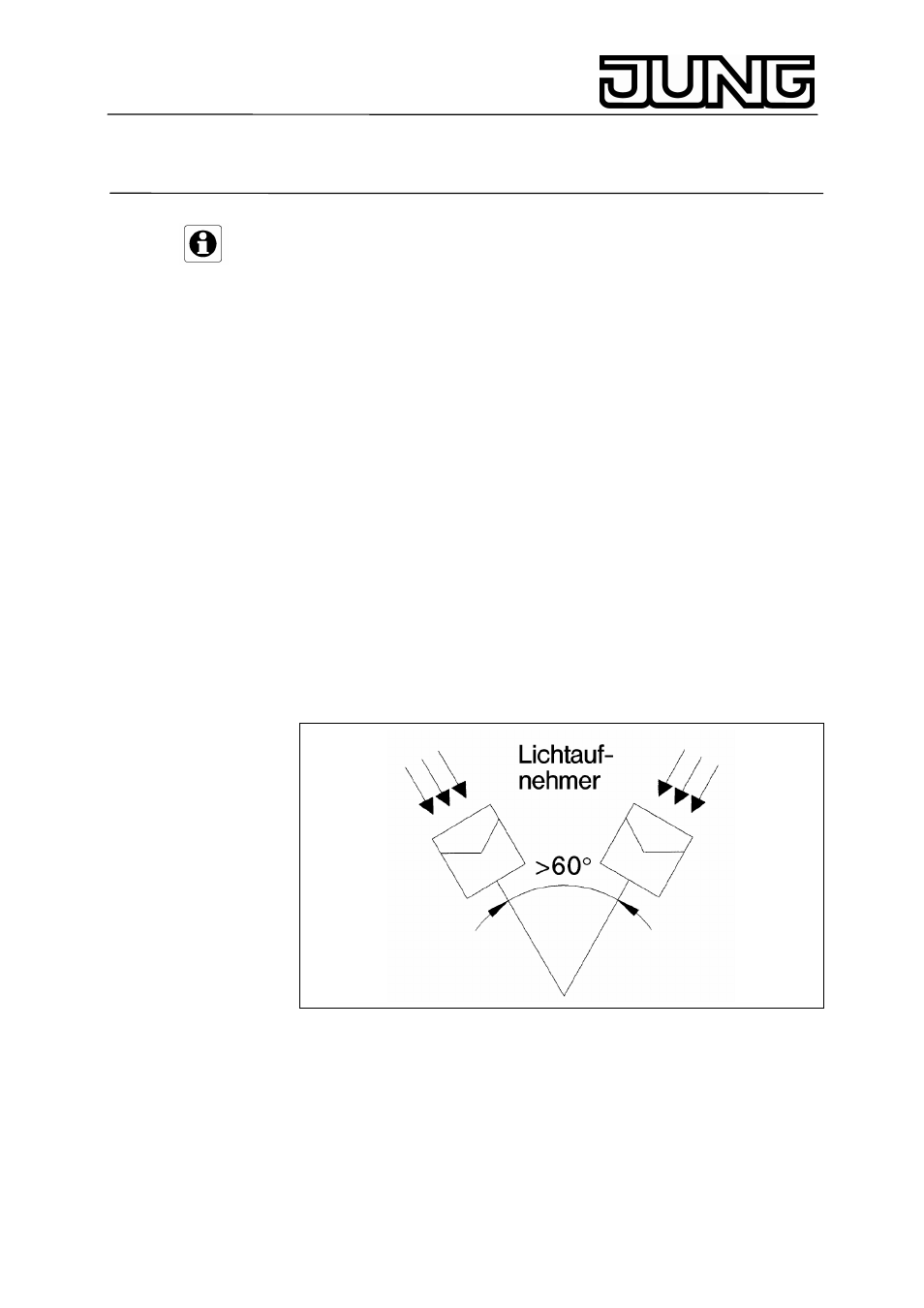

Dabei dürfen die Lichtaufnehmer nicht im gleichen
Sonneneinstrahlwinkel montiert werden. Diese müssen mindestens
60° verdreht sein (siehe Abbildung unten). Außerdem muss der
Lichtwert mindestens 2–3 Stufen höher als das Basisprogramm
eingestellt werden.
4
