Seite 6
i Die Master-Dimm-Taste befindet sich beim Funk-Handsender Komfort unterhalb der 5
Lichtszenentasten. Die Master-Dimm-Taste des Handsenders wirkt auf alle Aktoren, die an
der zuletzt aufgerufenen Lichtszene beteiligt sind.
i Beim Funk-Wandsender hat die Kanaltaste 4+ und 4- die Master-Dimm-Funktionalität,
wenn mindestens eine der anderen Tasten auf Lichtszenenbetrieb eingestellt ist. Beim
Funk-Wandsender mit 3 Tastenpaaren sind es die Kanaltasten 3+ und 3-. Die Master-
Dimm-Taste des Wandsenders wirkt lediglich auf den Funkempfänger, der in die
Lichtregelung eingebunden ist.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
Montageort auswählen

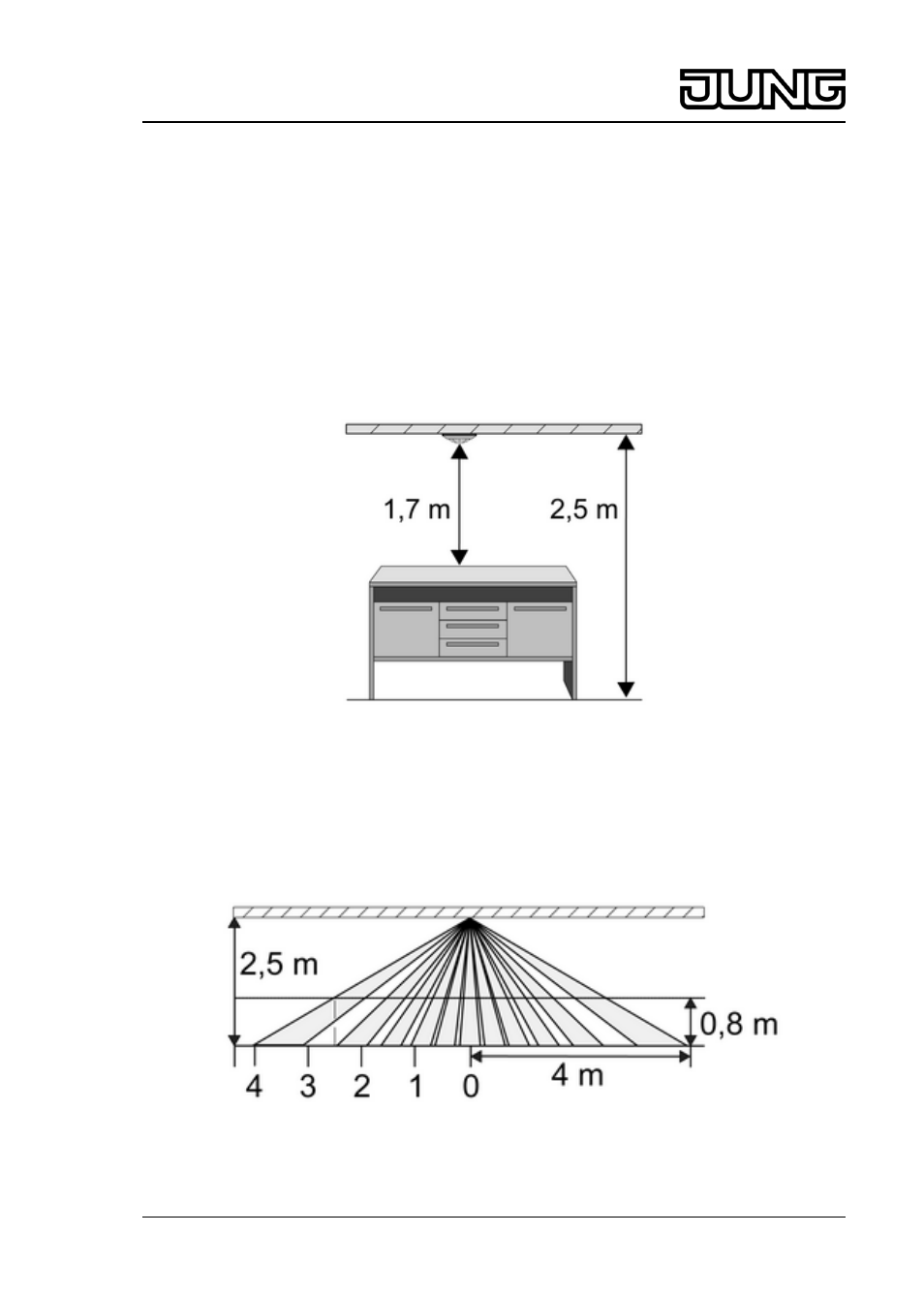

Bild 4
Der Präsenzmelder wird an der Raumdecke montiert und überwacht die darunterliegende
Fläche (Bild 4).
Der Präsenzmelder besitzt einen Erfassungsbereich von 360° und ist im Zentralbereich
empfindlicher als im Randbereich.
Deshalb sollte der Präsenzmelder direkt über der Arbeitsfläche montieren werden.
Bild 5: Erfassungsbereich
Die Reichweite beträgt ca. 5 m im Durchmesser auf Tischhöhe, d. h. ca. 80 cm. Auf dem Boden
ergibt sich ein Reichweitendurchmesser von ca. 8 m(Bild 5).
6/14
82536623
J:0082536623
29.09.2011
Funk-Management
Funk-Präsenzmelder
