Seite 11
3.3. Ansteuerung
Die Ansteuerung kann auf unterschiedliche Arten erfolgen.
Dabei ist die Ansteuerung mit statischen oder dynamischen Signalen möglich.
Die Polarität der Eingangssignale ist durch einen gemeinsamen Anschluß frei wählbar.
Darüber hinaus stehen 2x Ausgänge zur Verfügung, die den Zustand des Sperrelementes
signalisieren. Dadurch kann das Sperrelement problemlos an jede Einbruch-Meldezentrale
(EMZ) angepaßt werden.
3.3.1. Ansteuerung mit dynamischen Signalen
Dies sind zeitlich begrenzte Impulse (Impulsdauer > 200 ms) für Auf- und Zu-Ansteuerung,
wie sie auch für die Ansteuerung von bistabilen Türöffnern verwendet werden.
Der Schalt-Impuls wird im Sperrelement gespeichert und der Schließ- bzw.
Öffnungsvorgang wird ausgeführt.

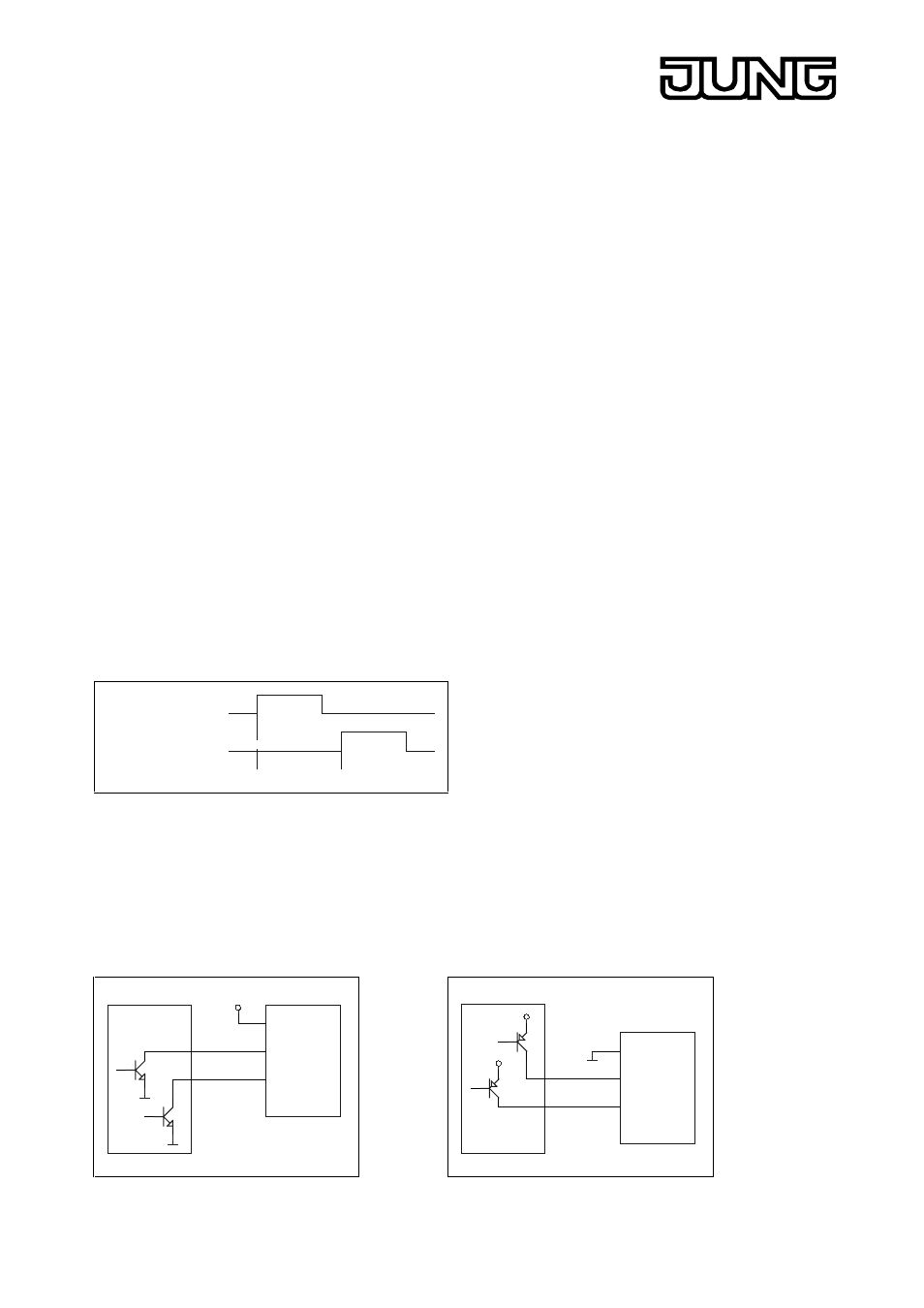

Signalverlauf
Auf-Eingang
Aktiv
Nicht Aktiv
Zu-Eingang
Aktiv
Nicht Aktiv
Auf Zu
Impulsdauer > 200 ms
Anschlußbeispiele
Nach 0V schaltende Ausgänge
„Tür Auf“ und „Tür Zu“
(0V-Aktiv)
Nach +12V schaltende Ausgänge
„Tür Auf“ und „Tür Zu“
(+12V-Aktiv)
Gnd
Gnd
SPE
EMZ
Gemeinsamer
Zu-Eing.
Auf-Eing.
+12V
Tür Auf
Tür Zu braun
grün
gelb
+12V
+12V
SPE EMZ
Gemeinsamer
Zu-Eing.
Auf-Eing.
0V
Tür Auf
Tür Zu
grün
braun
gelb
