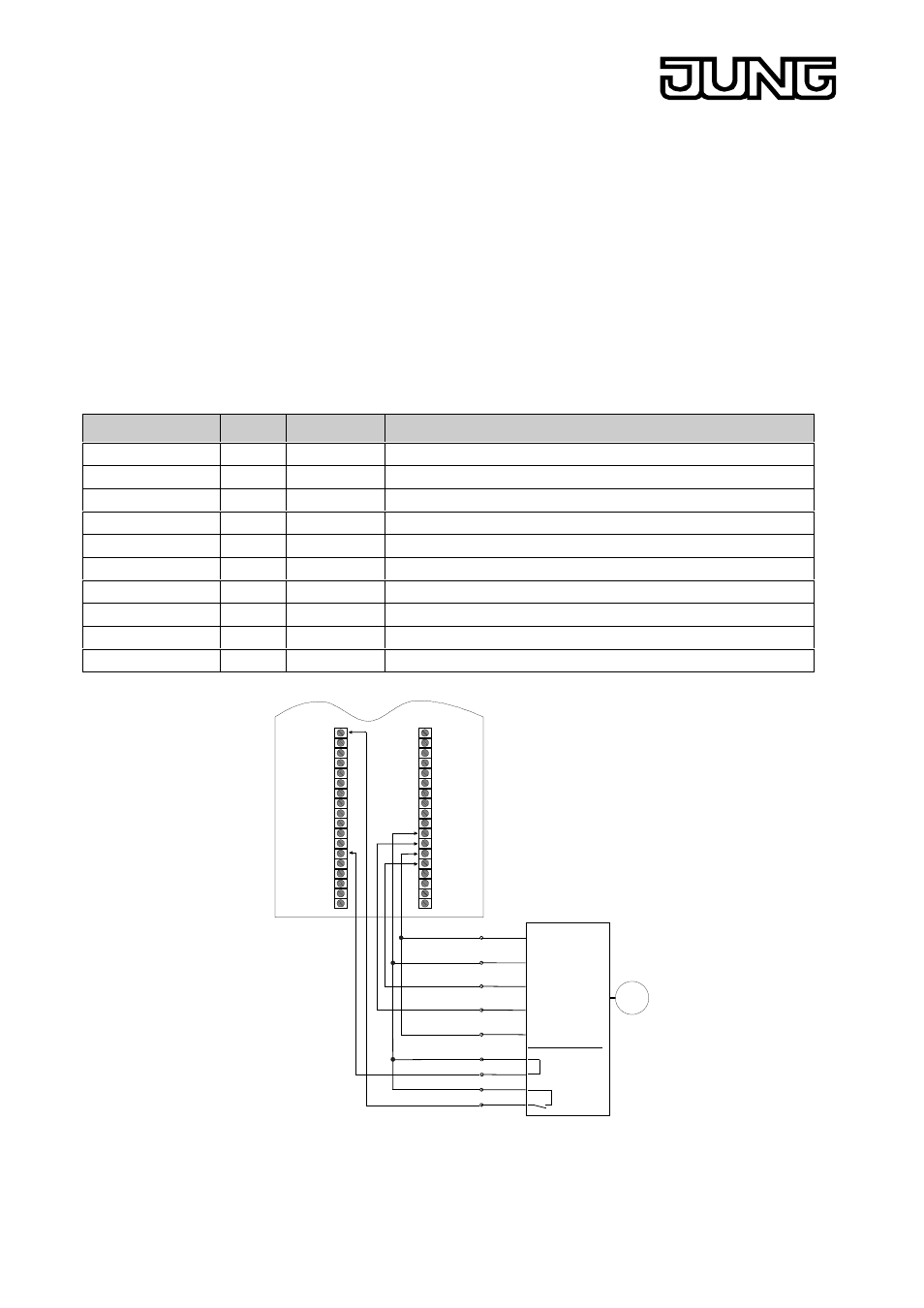

3.2. Anschluß an das Funk-Alarmsystem
Das Sperrelement kann an verschiedenen Komponenten des Funk-Alarmsystem betrieben
werden.
•
Scharf-Zustand:
Verschluß-Bolzen ausgefahren
•
Unscharf-Zustand:
Verschluß-Bolzen eingefahren
3.2.1. Anschluß an die Funk-Alarmzentrale
Signal
Ader
Klemme
Bedeutung
+14 V
rot
+ 12V
Versorgungsspannung Sperrelement
0 V
blau
GND
Masse (GND)
Auf
grün
PRG 2
Eingang Sperrelement „Auf“
Zu
braun
PRG 1
Eingang Sperrelement „Zu“
Gemeinsamer
gelb
+ 12V
Gemeinsamer Anschluß des „Auf“ und „Zu“ Eingangs.
Schließer, 1
weiß
Gr 1
Gruppe 1, Extern
Schließer, 2
weiß
GND
Masse (GND)
Sabo, 3
weiß
Sabo
Sabotage-Überwachung
Sabo, 4
weiß
GND
Masse (GND)
Gr1
GND
Gr2
GND
Panik
GND
Feu+
Feu-
Tech
GND
RSK
GND
Sabo
GND
Blitz-
ASIR-
+12V
ISIR-
US
GND
scharf
+12V
TWG R
TWG F
TWG P
TWG S
TWG A
TWG SU
GND
PRG 1
+12V
PRG 2
T no
T co
S no
S co
M
rot
+12V
blau
0V
grün
Auf
braun
Zu
gelb
Gemeinsamer
Sabotage
Magnet-
kontakt
