3.3.2.Ansteuerung mit statischem Signal
Diese Ansteuerung kann mit dem Scharf-/Unscharfausgang einer Einbruch-Meldezentrale
(EMZ) erfolgen.
Statisches Signal am Auf-Eingang
Bei Aktivierung des Auf-Einganges öffnet das Sperrelement, bei Deaktivierung schließt das
Sperrelement.
Der Zu-Eingang muß dazu immer auf Aktiv geschaltet bleiben.

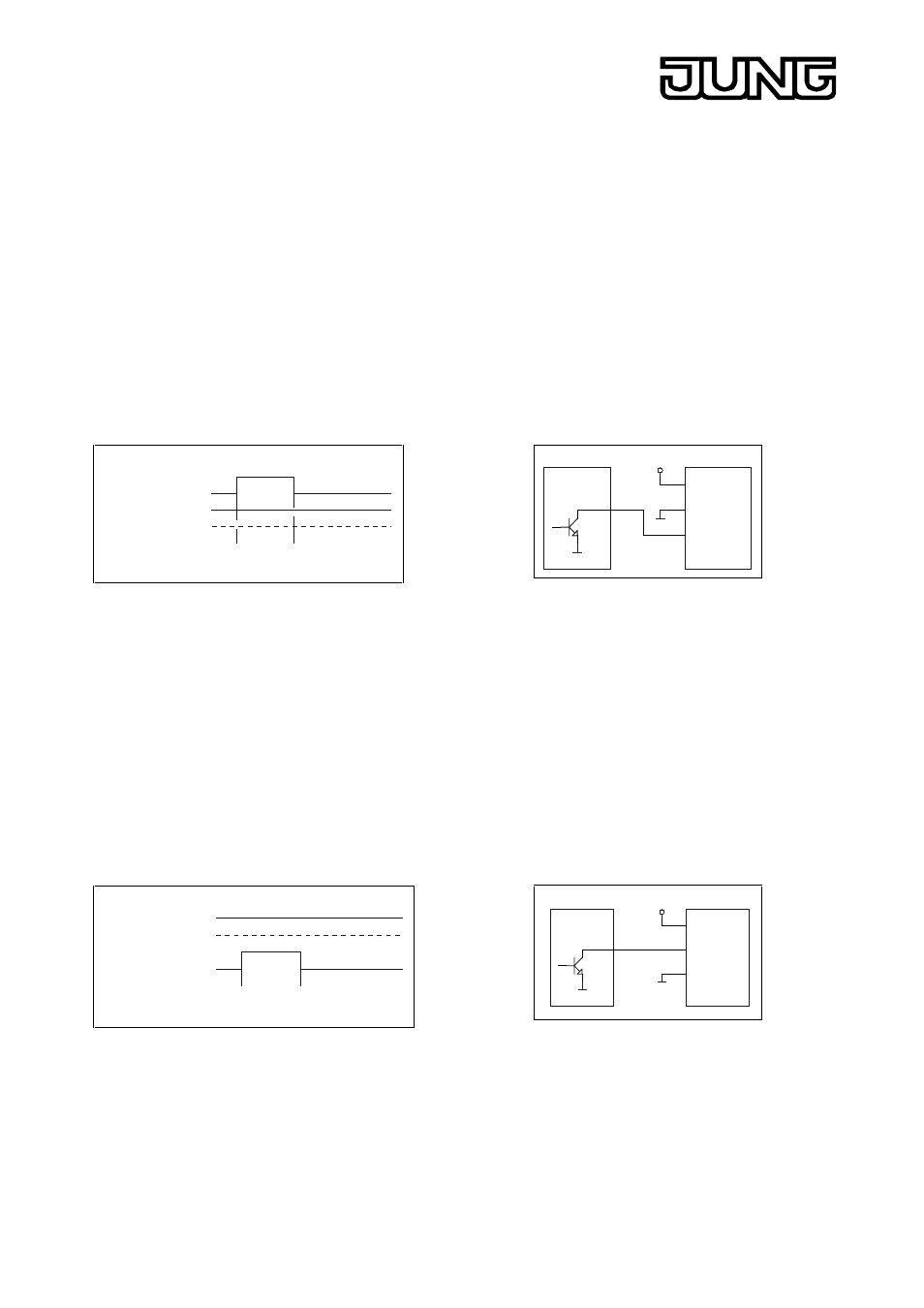

Signalverlauf / Anschaltbeispiel mit „0V-Aktivem“-„Unscharf“-Signal“
Auf-Eingang
Aktiv
Nicht Aktiv
Zu-Eingang
Aktiv
Nicht Aktiv
Auf
Zu
Gnd
SPE
EMZ
Gemeinsamer
Zu-Eing.
Auf-Eing.
+12V
Unscharf
Gnd
grün
gelb
braun
Hinweis
Bei Ansteuerung des Auf-Einganges über einen PNP-Transistor nach +12V ist der
Gemeinsame auf 0V und der Zu-Eingang auf +12V zu legen.
Statisches Signal am Zu-Eingang
Bei Aktivierung des Zu-Einganges schließt das Sperrelement, bei Deaktivierung öffnet das
Sperrelement. Der Auf-Eingang muß dazu immer auf Aktiv geschaltet bleiben.
Signalverlauf / Anschaltbeispiel mit „0V-Aktivem“-„Scharf“-Signal:
Auf-Eingang
Aktiv
Nicht Aktiv
Zu-Eingang
Aktiv
Nicht Aktiv
Auf
Zu
Gnd
SPE
EMZ
Gemeinsamer
Zu-Eing.
Auf-Eing.
+12V
Scharf
Gnd
grün
braun
gelb
Hinweis
Bei Ansteuerung des Zu-Einganges über einen PNP-Transistor nach +12V ist der
Gemeinsame auf 0V und der Auf-Eingang auf +12V zu legen.
