3.1.2. Magnetkontakt und Türüberwachung
Der integrierte, vom Sperrelement unabhängige, Magnetkontakt kann direkt auf eine
Einbruchmeldelinie einer Einbruch-Meldezentrale (EMZ) aufgeschaltet werden.
Die zusätzliche Montage eines weiteren Magnetkontaktes entfällt.

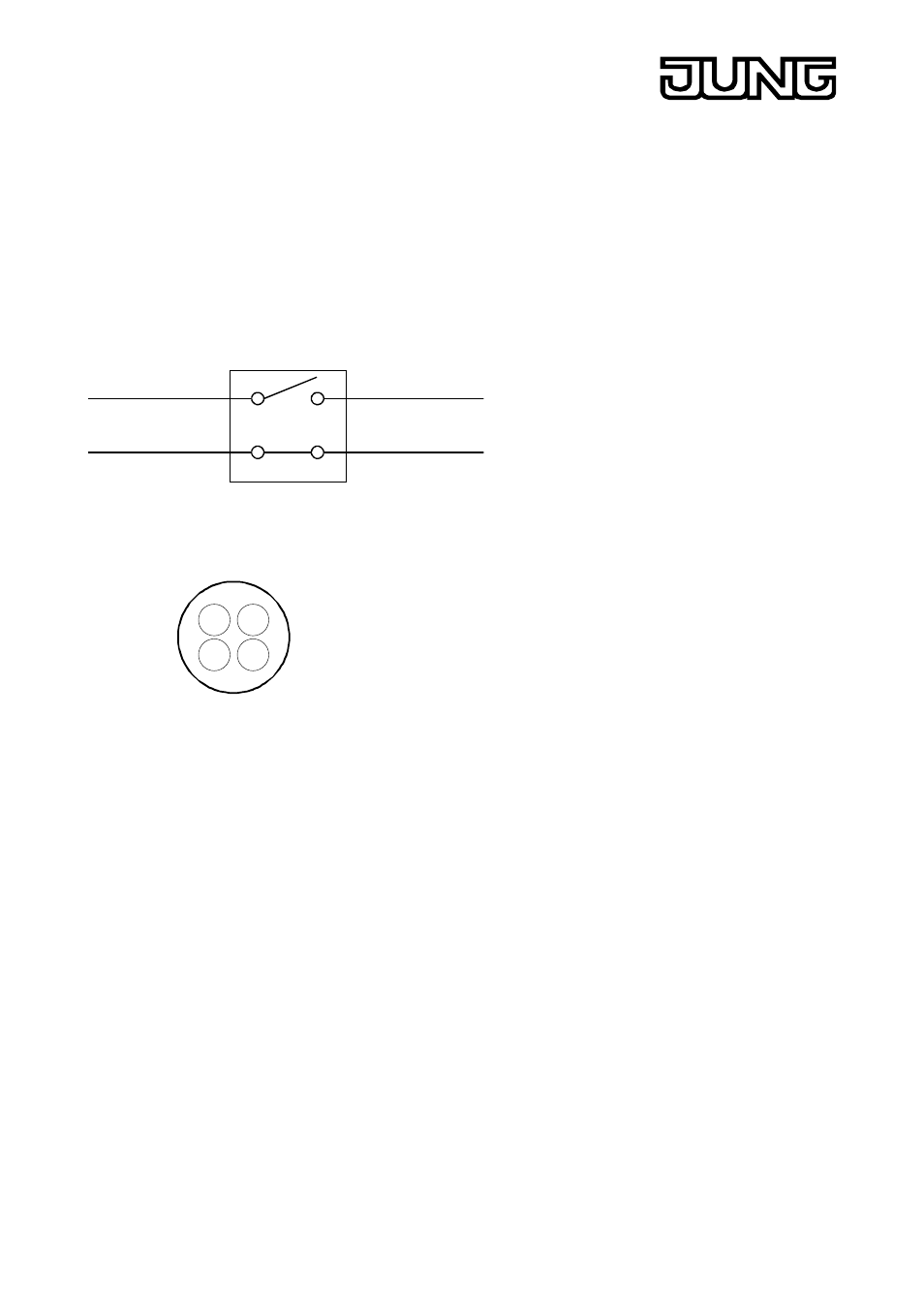

Elektrischer Anschluß
 ô
í ÷
Kontakte
 + ô : Reedkontakt (Schließer)
í + ÷ : Sabotagebrücke
3 1
2 4
Überprüfung mit „Durchgangsmessung“
Durchgang =>
í + ÷ = Sabotagebrücke !
kein Durchgang =>
 + ô = Reedkontakt !
