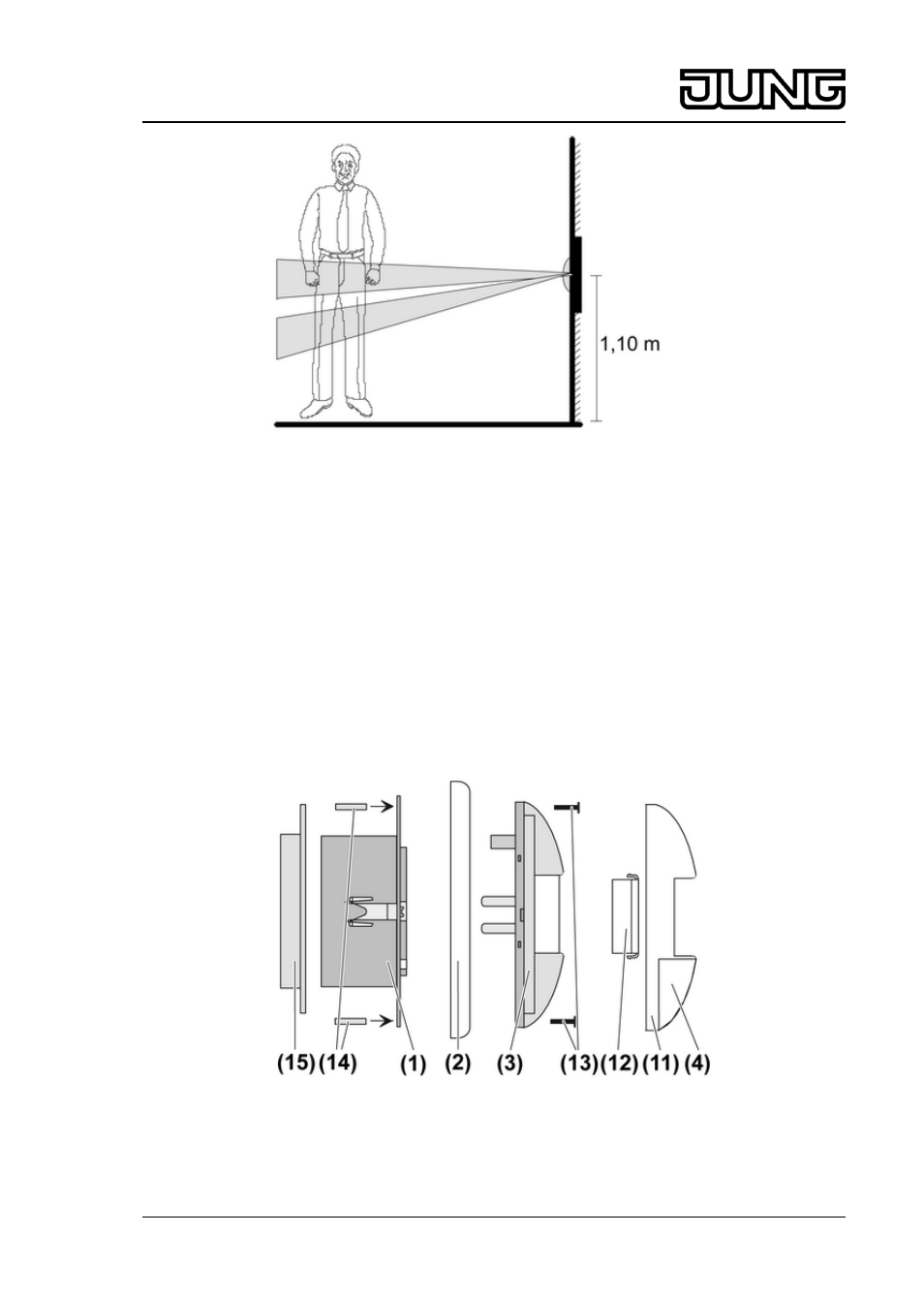

Bild 9: Erfassungsebenen
o Vibrationsfreien Montageort wählen. Vibrationen können zu ungewollten Schaltungen
führen.
o Störquellen im Erfassungsbereich vermeiden. Störquellen, z. B. Heizungen, Lüftung,
Klimaanlagen und abkühlende Leuchtmittel können zu ungewollten Schaltungen führen.
i Der Erfassungsbereich kann bei Bedarf mit der Aufsteckblende eingeschränkt werden
(siehe Erfassungsbereich einschränken).
Bewegungsmelder-Aufsatz montieren
i Für Aufputz-Montage Aufputz-Gehäuse verwenden.
i Elektrischer Anschluss des Unterputz-Einsatzes siehe Anleitung des Einsatzes.
Je nach Schalterserie unterscheidet sich die Montage des Bewegungsmelders, siehe (Bild 10)
und (Bild 11).
Montage der Serien CD und LS:
Bild 10: Montage Serien CD und LS
(11) Designaufsatz
(12) Blendenelement
(13) Schrauben zur Diebstahlsicherung
