Seite 12

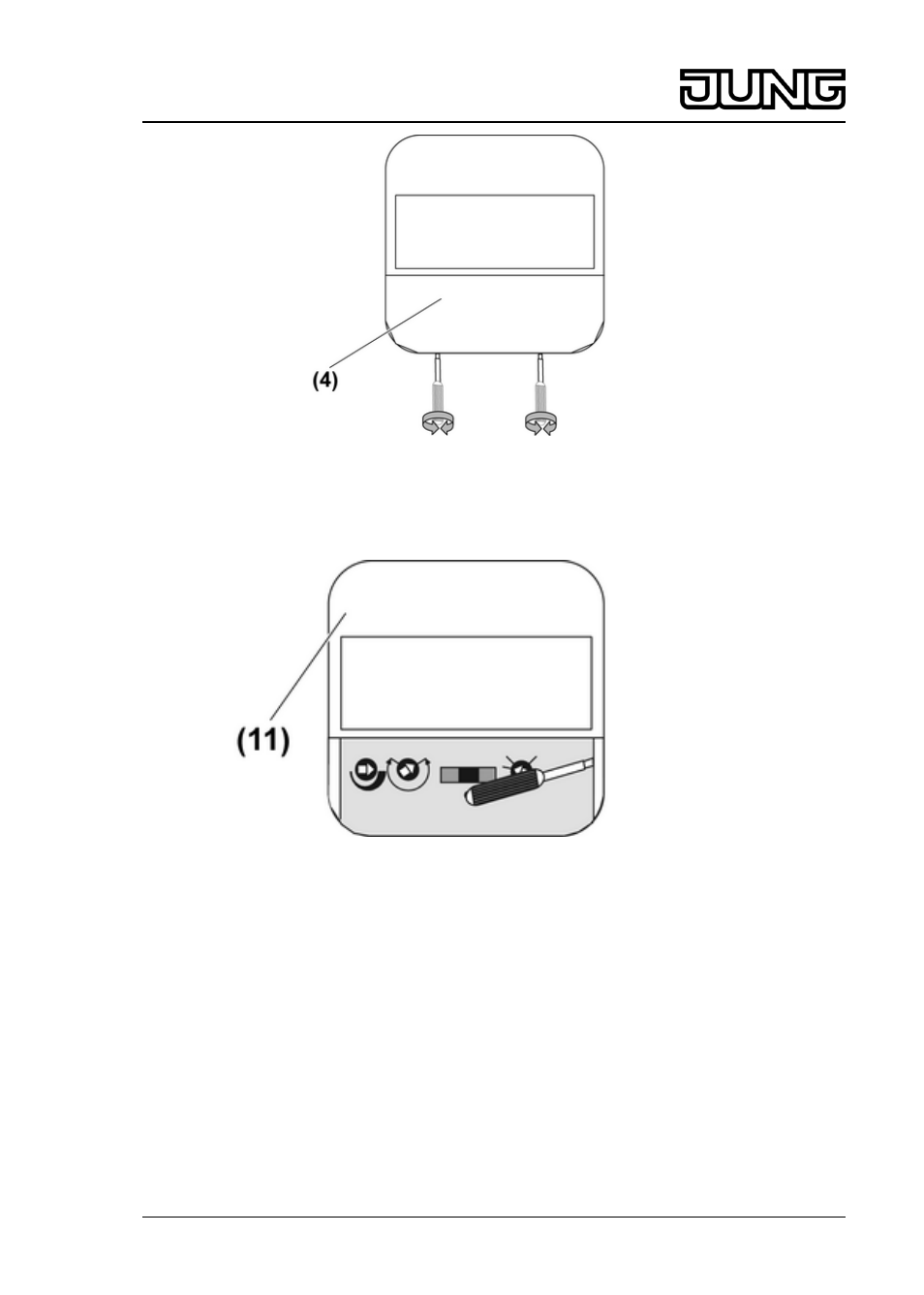

Bild 12: Schiebeschalter entfernen
o Schiebeschalter (4) entfernen. Dazu mit einem Schraubendreher in die dazu vorgesehenen
Aussparungen greifen (Bild 12).
Bild 13: Designaufsatz abnehmen
o Designaufsatz (11) entfernen. Dazu mit einem Schraubendreher an der mit einem
Schraubendrehersymbol markierten Stelle (Bild 13) hinter den Designaufsatz greifen und
abheben.
o Schrauben (13) lösen und Bewegungsmelder-Aufsatz vom Einsatz abziehen.
Serien AS, A und SL500:
o Bewegungsmelder-Aufsatz von Hand vom Einsatz abziehen.
Erfassungsbereich erweitern
Zur Erweiterung des Erfassungsbereiches Nebenstellen-Einsatz 3-Draht mit
Bewegungsmelder-Aufsatz anschließen. Der Bewegungsmelder auf der Hauptstelle wertet
Bewegungssignale der Nebenstelle aus und schaltet bei Bedarf die Beleuchtung ein.
o Nebenstellen anschließen (siehe Anleitung Nebenstellen-Einsatz 3-Draht).
i Die Empfindlichkeit von Bewegungsmeldern auf Nebenstellen kann individuell eingestellt
werden. Die Nachlaufzeit und die Helligkeitsschwelle wird nur von der Hauptstelle
ausgewertet. Der Betriebsartenschalter auf der Nebenstelle hat keine Funktion.
i Keine Hauptstellen parallel schalten.
