(14) rote Gewindestifte zur Diebstahlsicherung
(15) Dichtungsflansch für IP44-Montage (Zubehör)
i IP44-Montage ist nur mit IP44-Automatik-Schaltern möglich.
o Beiliegende rote Gewindestifte (14) für die Diebstahlsicherung in die dafür vorgesehenen
Bohrungen des Einsatzes (1) stecken (Bild 10).
o Bei IP44-Montage den Dichtungsflansch (15) in eine Gerätedose nach DIN 49073
einstecken und Unterputz-Einsatz montieren.
o Rahmen (2) positionieren und Bewegungsmelder-Aufsatz (3) aufstecken.
o Bewegungsmelder-Aufsatz mit den beiliegenden Schrauben (13) mit dem Einsatz (1)
verschrauben. Dabei die Schrauben nicht zu fest anziehen, da sonst die Gewindestifte (14)
beschädigt werden.
o Bei Bedarf Blendenelement (12) in den Designaufsatz (11) einsetzen (siehe
Erfassungsbereich einschränken).
o Designaufsatz (11) auf den Bewegungsmelder-Aufsatz (3) drücken.
o Schiebeschalter (4) aufrasten.
Montage der Serien AS, A und SL500:

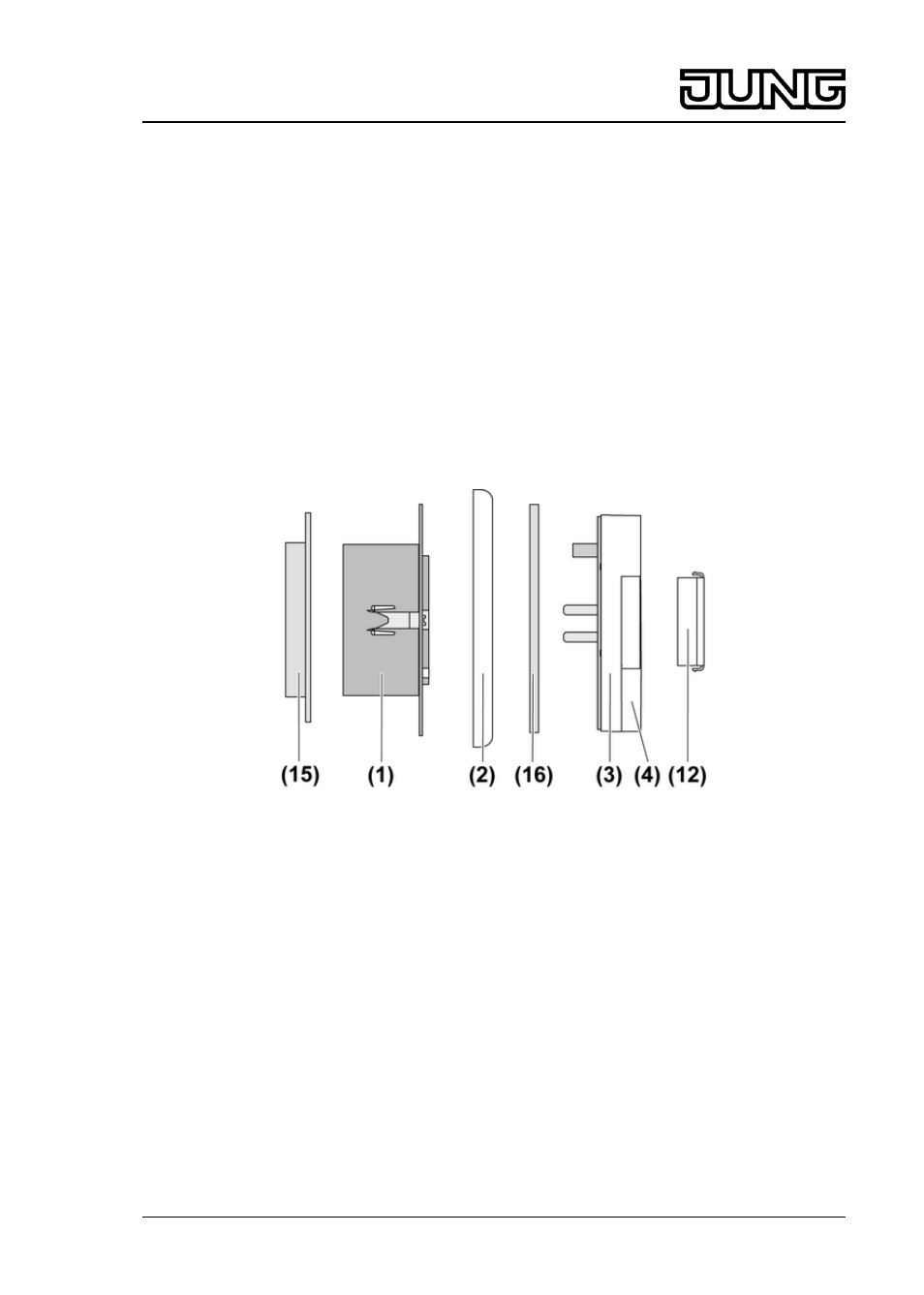

Bild 11: Montage Serien AS, A und SL500
o Bei IP44-Montage den Dichtungsflansch (15) (Zubehör) in eine Gerätedose nach DIN
49073 einstecken und Unterputz-Einsatz (1) montieren (Bild 11).
i IP44-Montage ist nur mit IP44-Automatik-Schaltern möglich.
o Rahmen (2) positionieren und Bewegungsmelder-Aufsatz (3) aufstecken. Bei IP44-
Montage den Bewegungsmelder-Aufsatz zusammen mit Dichtung (16) aufstecken.
o Bei Bedarf Blendenelement (12) in den Bewegungsmelder-Aufsatz (3) einsetzen (siehe
Erfassungsbereich einschränken).
o Schiebeschalter (4) aufrasten.
Demontage des Bewegungsmelder-Aufsatzes vom Einsatz
Serien CD und LS:
