Seite 14: 7 anhang 7.1 technische daten
Erfassungsbereich einschränken

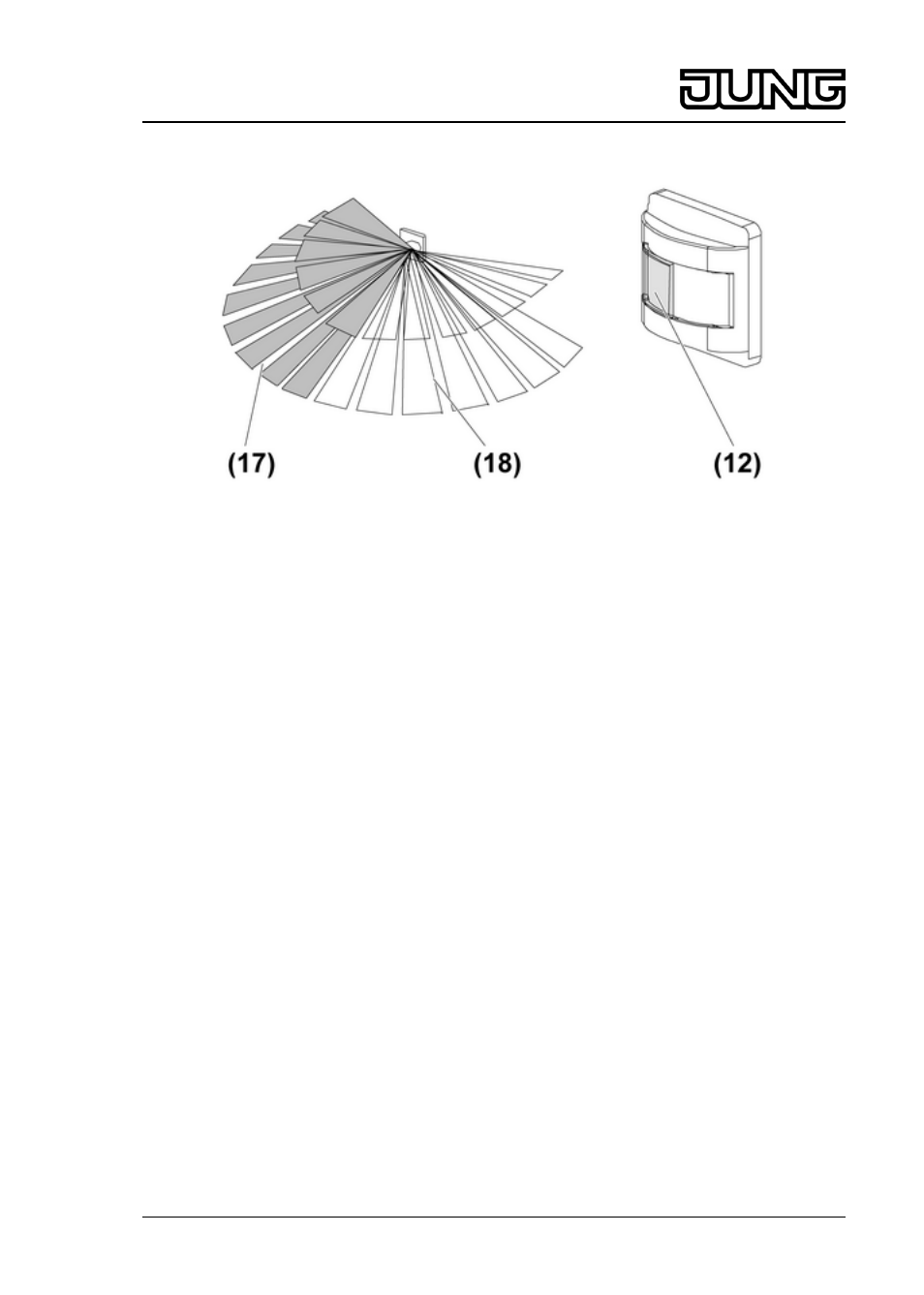

Bild 14: Blendenelement verwenden
Mit dem beiliegenden Blendenelement (12) (Bild 14) kann die linke (17) oder die rechte Hälfte
(18) des Erfassungsfeldes, je 90°, ausgeblendet werden.
o Blendenelement je nach Schalterserie) montieren (siehe Bewegungsmelder-Aufsatz
montieren.
i Blendenelement nur komplett verwenden. Kürzen auf kleinere Winkel hat Fehlfunktion zur
Folge.
7 Anhang
7.1 Technische Daten
Automatik-Schalter Standard 1,10 m, Art.-Nr. Umgebungstemperatur
-20 ... +45 °C
Helligkeitseinstellung
ca. 0 ... 80 lx (und Tagbetrieb)
Nachlaufzeit
ca. 2 min
Empfindlichkeit
20 ... 100 %
Montagehöhe
1,1 m
Erfassungswinkel
180 °
Erfassungsbereich
ca. 10 x 12 m
Automatik-Schalter Universal 1,10 m, Art.-Nr. Umgebungstemperatur
-20 ... +45 °C
Helligkeitseinstellung
ca. 0 ... 80 lx (und Tagbetrieb)
Nachlaufzeit
ca. 10 s ... 30 min
Empfindlichkeit
20 ... 100 %
Montagehöhe
1,1 m
Erfassungswinkel
180 °
Erfassungsbereich
ca. 10 x 12 m
7.2 Hilfe im Problemfall
Beleuchtung schaltet nicht ein
Ursache 1: Umgebungshelligkeit ist größer als die eingestellte Helligkeitsschwelle.
Helligkeitsschwelle mit Einsteller lux (6) erhöhen.
Ursache 2: Betriebsart Dauer-Aus ist eingestellt.
Betriebsartenschalter in Position AUTO schalten.
14/15
32540233
J:0082540233
11.09.2013
Licht-Management
Automatik-Schalter 1,10 m
