Automatik-Schalter Automatik-Schalter 180
Art.-Nr.: W 8180
W 8280

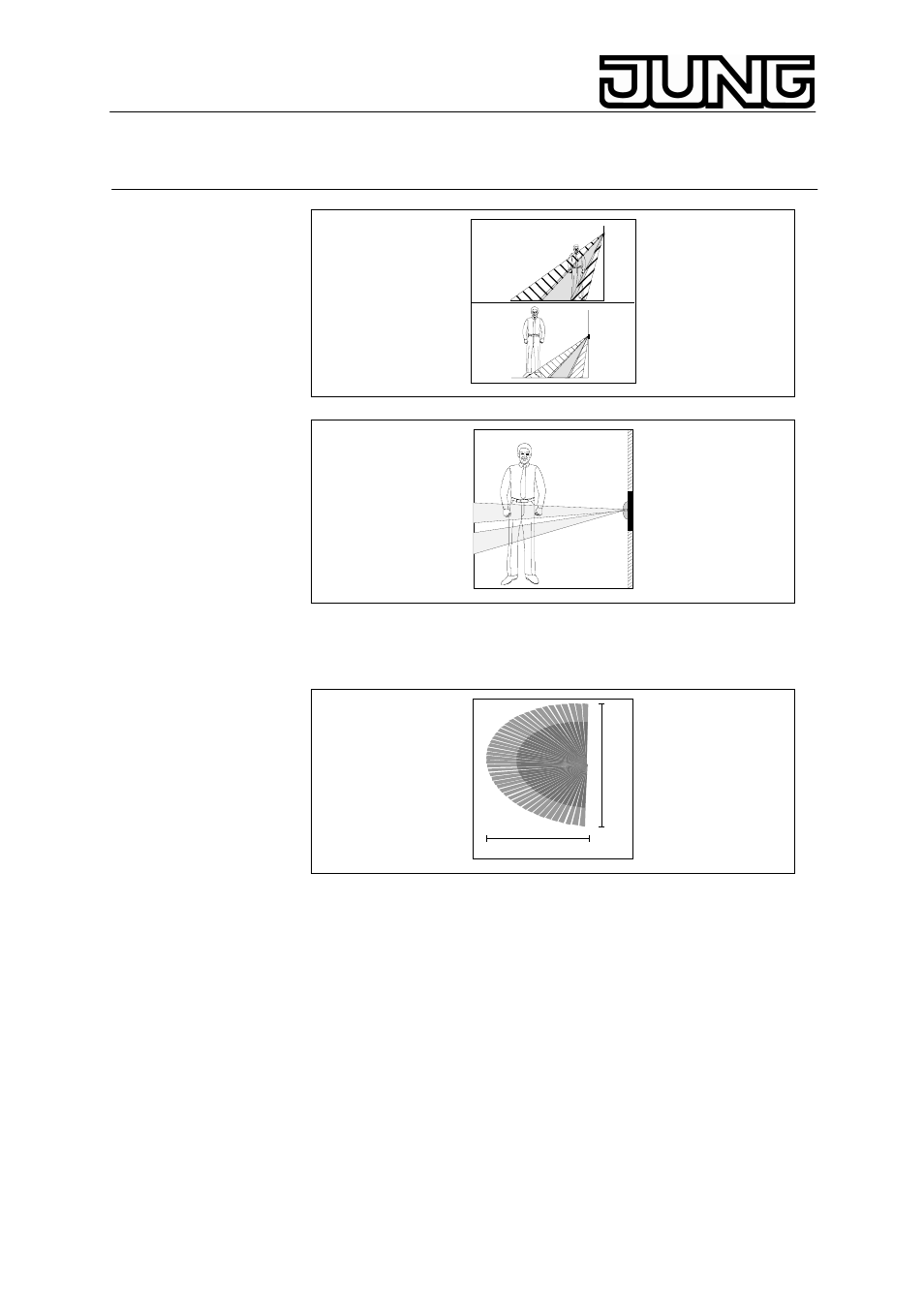

2,20 m
1,10 m
Linse 2,20 m Montagehöhe 2,20 m bzw. 1,10 m
1,10 m
Linse 1,10 m Montagehöhe 1,10 m
Erfassungsfeld Version mit Linse 1,10 m
Die Automatik-Schalter 1,10 m besitzen ein Erfassungsfeld mit einem
Öffnungswinkel von 180° in 2 Ebenen.
ca
. 12
m
ca. 10 m
Größe des Erfassungsfeldes ca. 10 m x 12 m
Angaben zur Größe des Erfassungsfeldes beziehen sich auf eine
Montagehöhe von 1,10 m.
Bei anderen Montagehöhen variiert die Nennreichweite. Durch die
Ausrichtung der oberen Linsenebene ist das Erfassungsfeld räumlich
nicht begrenzt. Es können daher u.U. auch Bewegungen außerhalb des
angegebenen Erfassungsfeldes Schaltvorgänge auslösen
(Überreichweite).
