Automatik-Schalter Automatik-Schalter 180
Art.-Nr.: W 8180
W 8280
Hinweis:
Aufgrund der nahezu waagerechten Ausrichtung der oberen
Erfassungsebene sind die Automatik-Schalter mit der 1,10 m Linse nur
für den Einsatz im Innenbereich geeignet. Andernfalls kann es durch
direkte Sonneneinstrahlung zur Zerstörung des Automatik-Schalters
kommen.
Erfassungsfeld Version mit 2,20 m Linse
Die Automatik-Schalter 2,20 m besitzen ein Erfassungsfeld mit einem
Öffnungswinkel von 180° in 3 Ebenen.
Größe des Erfassungsfeldes ca. 12 m x 12 m
Angaben zur Größe des Erfassungsfeldes beziehen sich auf eine
Montagehöhe von 2,20 m.
Hinweise:
Die Erfassungsebenen der Automatik-Schalter mit 2,20 m Linse sind von
oben nach unten gerichtet. Somit ist der Einsatz der wassergeschützten
Ausführung (IP44) im Außenbereich zulässig.
Weicht die Montagehöhe von 2,20 m ab, variiert die Reichweite. Eine
größere Montagehöhe führt zu einer entsprechenden größeren
Reichweite. Es ist jedoch zu beachten, dass die von einer
Wärmesignalquelle in großer Entfernung abgestrahlte Energie u.U. nicht
mehr genügt, um den Automatik-Schalter auszulösen.
3. Montage
Hinweise zum Montageort

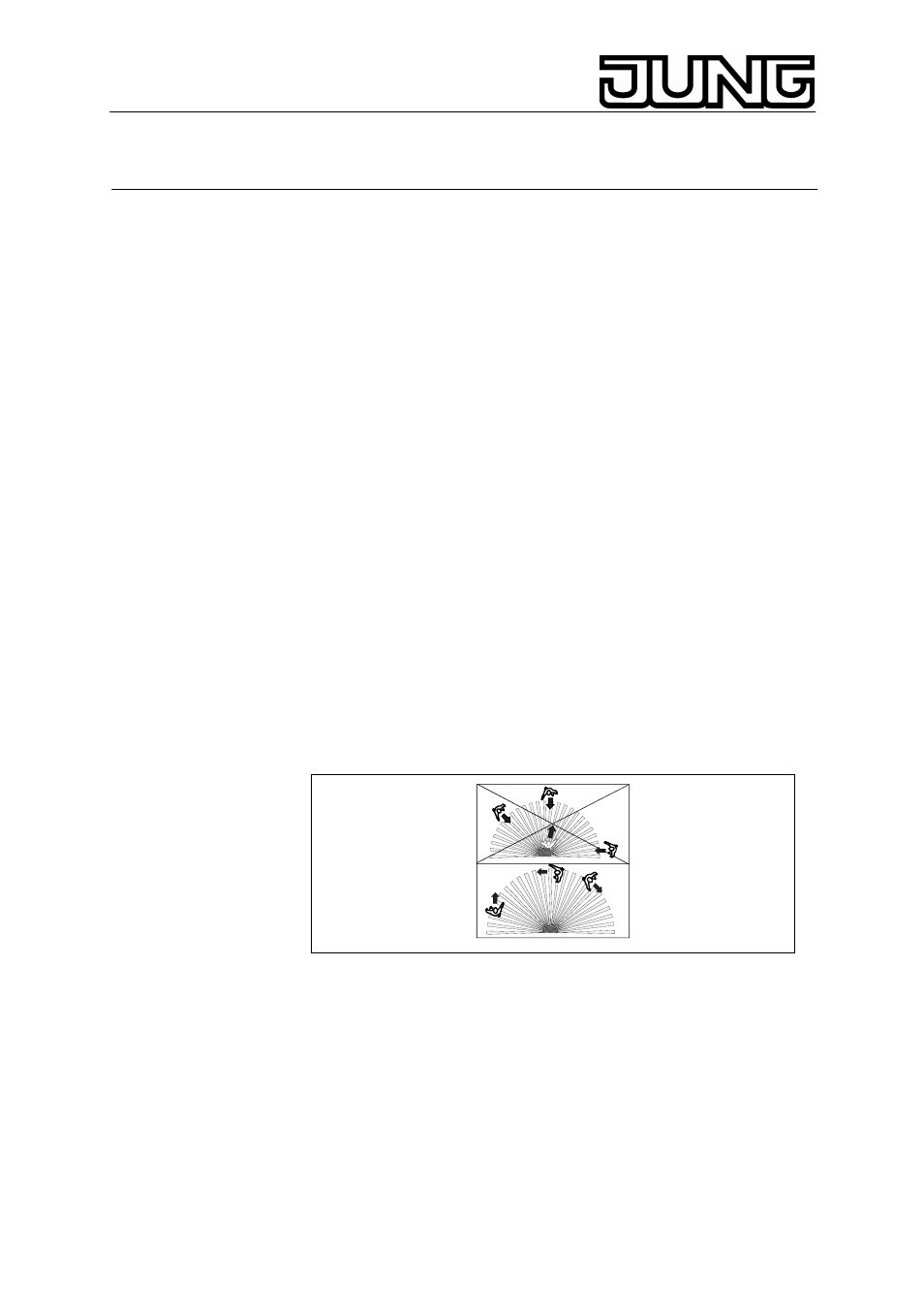

Die Automatik-Schalter erfassen eine Bewegung dann optimal, wenn sie
seitlich zur Gehrichtung montiert werden. Andernfalls ist mit einer
verspäteten Erfassung zu rechnen.
Hinweis: Wählen Sie den Montageort so, dass keine direkte
Sonneneinstrahlung in die Sensorlinse fällt.
Legen Sie die Automatik-Schalter während der Montage nicht
in direktes Sonnenlicht. Andernfalls kann es durch die hohe
Wärmestrahlung zur Zerstörung des Sensors kommen.
