Automatik-Schalter Automatik-Schalter 180
Art.-Nr.: W 8180
W 8280

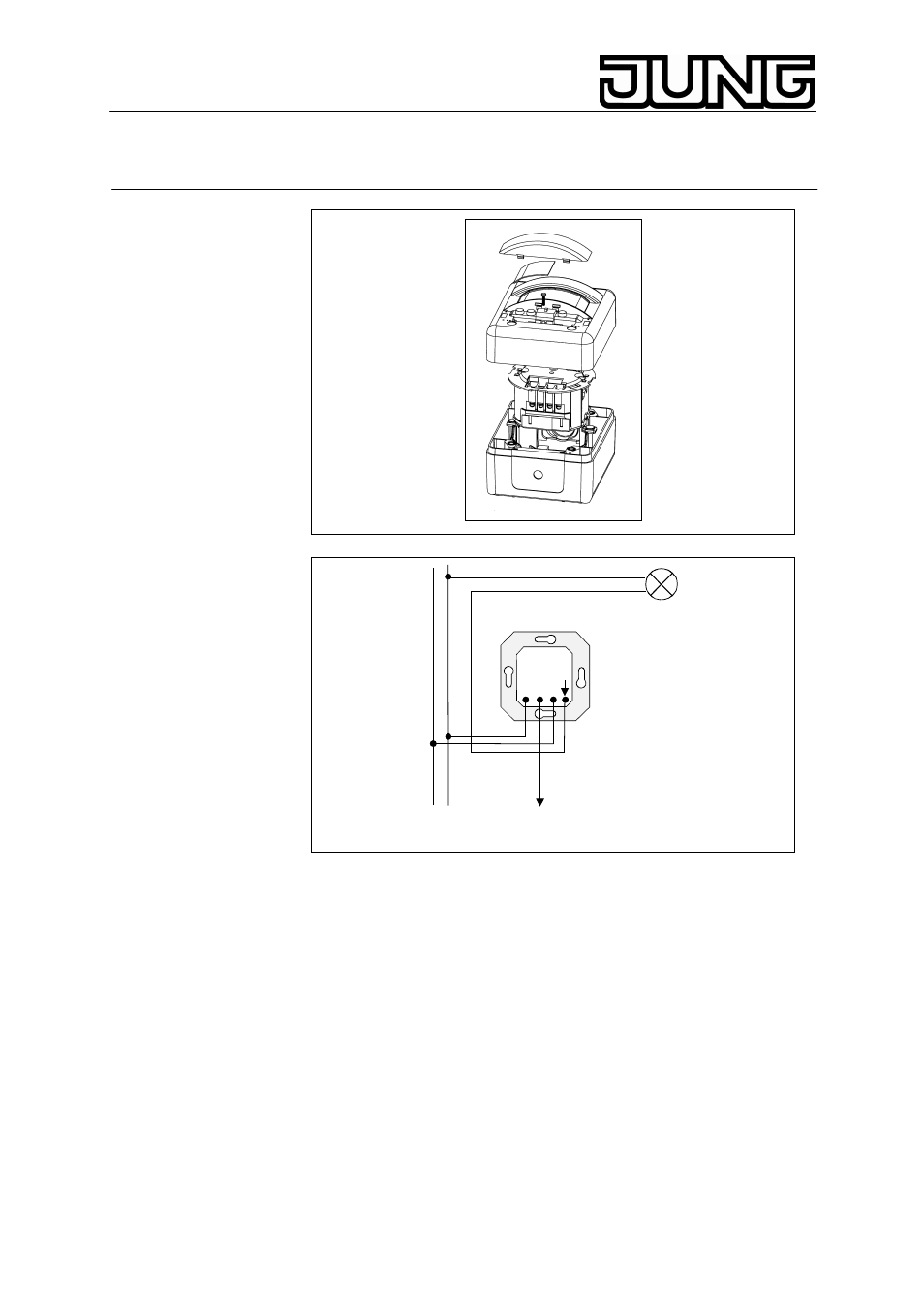

Anschlussplan
(2)
N 1 L
N L
(1)
AC 230 V ~
(1) Automatik-Schalter
(2) zu Nebenstellen
Für den Geräteschutz einen Leitungsschutzschalter 10 A vorschalten.
6. Einstellungen
Der Automatik-Schalter hat drei verschiede Betriebsarten:
Dauer „Aus“
Automatikbetrieb
Dauer „Ein“
Diese werden mit dem Betriebsartschalter (1) eingestellt.
Die Nachlaufzeit, die Empfindlichkeit und die Helligkeit können mittels
Potentiometer individuell eingestellt werden. Die Potentiometer befinden
sich hinter dem Betriebsartschalter (1) an der Vorderseite der Automatik-
Schalter.
Betriebsartschalter (1) mit Schraubendreher vorsichtig abhebeln.
