Wichtige Information
• Schliessen Sie das Gerät vor dem Gebrauch wie folgt an: Richten Sie die Verbindungen
entsprechend der Gerätekomponenten, die Sie anschliessen, ein.
• Je nach Anschlussweise müssen an dem Gerät bestimmte Einstellungen vorgenommen werden.
Weitere Informationen werden im Zusammenhang mit den einzelnen Anschlüssen erläutert.
• Wählen Sie die Kabel (separat erhältlich) entsprechend der anzuschließenden Komponenten.
HINWEIS
• Stecken Sie das Netzkabel erst dann an, wenn alle Geräte angeschlossen wurden.
• Lesen Sie sich vor der Verkabelung auch die Bedienungsanleitungen der anderen anzuschließenden
Komponenten durch.
• Achten Sie auf den richtigen Anschluss des linken und des rechten Kanals (links an links und rechts an
rechts).
• Bündeln Sie Netzkabel und Anschlusskabel nicht zusammen. Anderenfalls kann es zu Brumm- oder
anderen Störgeräuschen kommen.

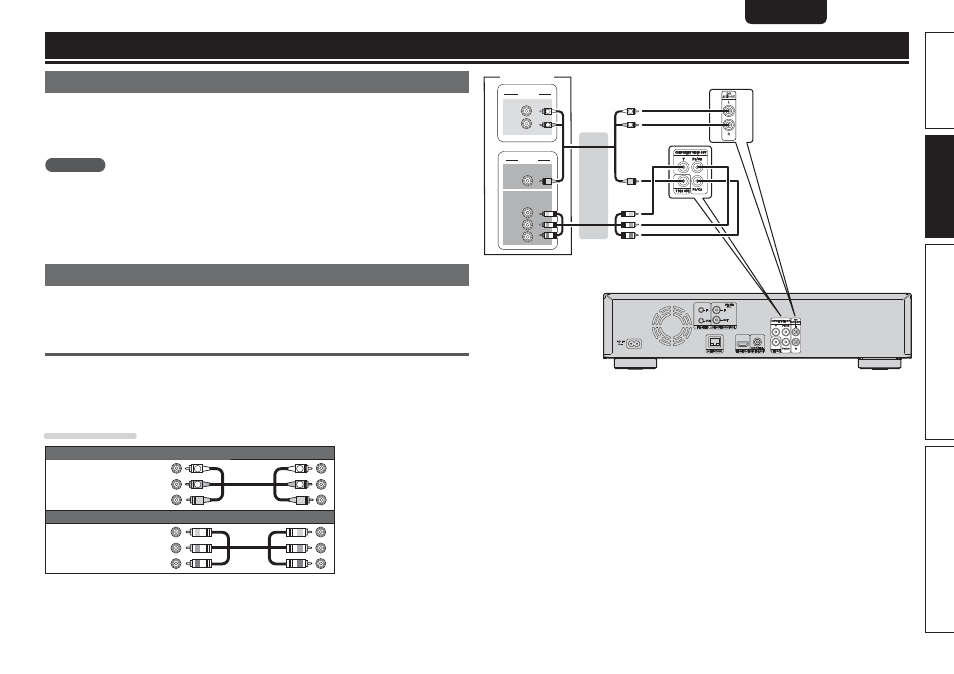

Anschluss eines AV-Receivers
Hinweise zum Anschluss über ein HDMI-Kabel finden Sie unter “Anschluss” (
vSeite 4). In diesem
Abschnitt wird der Anschluss ohne HDMI-Kabel beschrieben.
Anschluss an einen AV-Receiver mit einem analogen 2-Kanal-
Audioeingang
• Diese Verbindung ist empfehlenswert, wenn ein an das Gerät angeschlossener AV-Receiver folgende
Spezifikationen hat:
• Keine Unterstützung von HDMI-Eingabe
• Keine Unterstützung von digitalem Audioeingang (koaxial)
• Wählen Sie den gewünschten Anschluss aus, und schließen Sie das Gerät an.
Anschlusskabel
Audio- und Videokabel
Audio- und
Videokabel
(im Lieferumfang
enthalten)
R
L
R
L
(Weiß)
(Rot)
(Gelb)
Videokabel
Komponenten-
Videokabel
(separat erhältlich)
(Grün)
(Blau)
(Rot)
