Impulsausgänge
Die Baugruppe TCR511PEX erzeugt Impulse zu jedem Sekundenwechsel (PPS) und
zu jedem Minutenwechsel (PPM). Das Signal PPS ist mit TTL-Pegel (0/+5V) oder mit
RS-232-Pegel (-3..12V/+3..12V) verfügbar, das Signal PPM nur mit TTL-Pegel. Die
Impulse können bei Bedarf über den 9-poligen Stecker aus dem Rechner herausgeführt
werden.
Serielle Schnittstelle
Die TCR511PEX stellt eine serielle RS-232-
Schnittstelle bereit. Diese kann ein Standard
Meinberg Zeittelegramm sekündlich, minütlich
oder nur auf Anfrage durch ein ASCII ‘?’ aussen-
den. Das Format dieses Telegramms ist in den tech-
nischen Daten näher beschrieben. Die Übertra-
gungsgeschwindigkeit und das Datenformat
können über die PCI-Express-Bus Schnittstelle
mittels des mitgelieferten Monitorprogramms para-
metriert werden. Ein eventuelles Update der Sy-
stemsoftware erfolgt ebenfalls über diesen seriellen
Kanal.

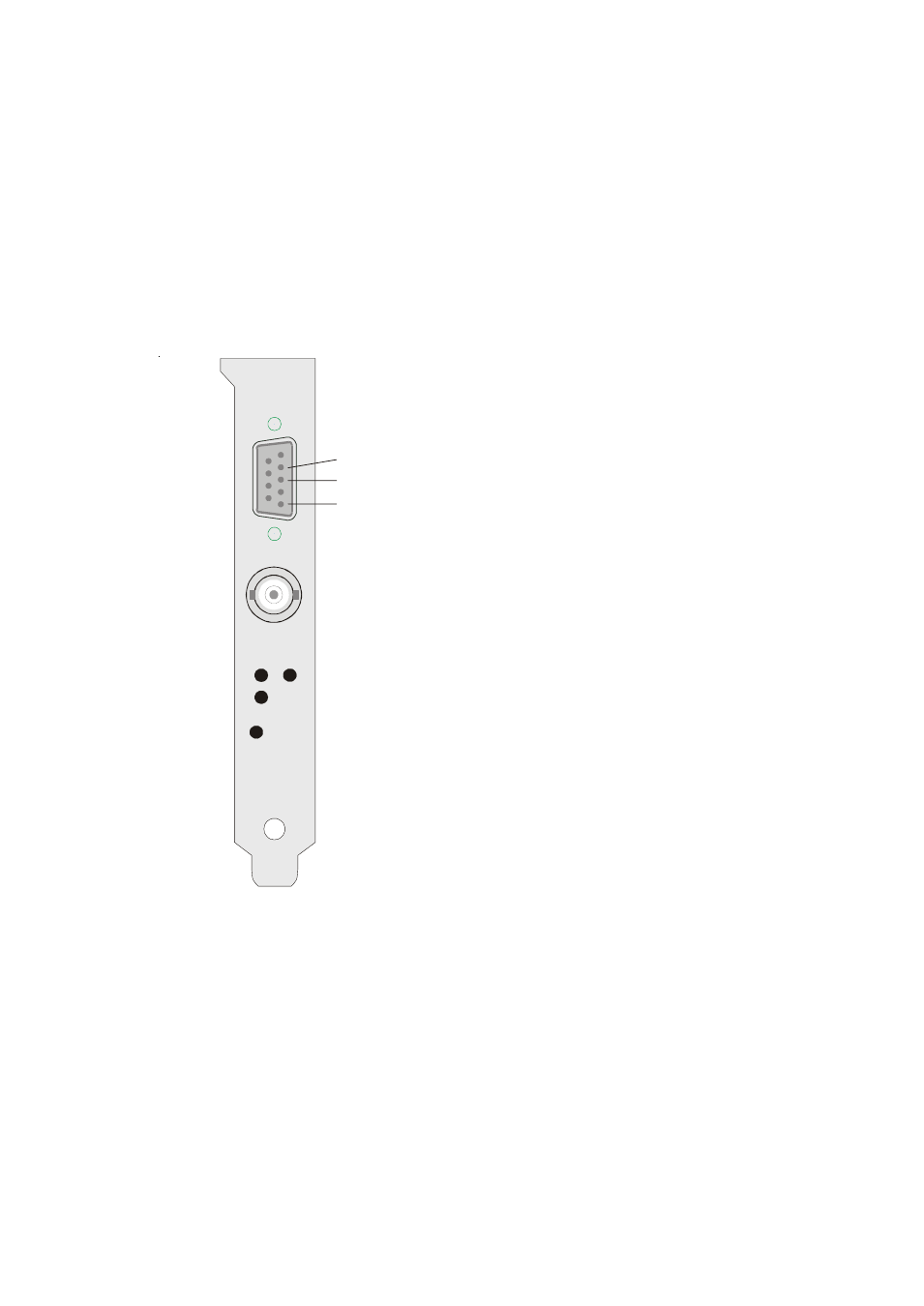

Die Anschlüsse und Kontroll-LEDs
im Rückwandblech
In der Slotabdeckung der Karte sind die Anschluß-
buchse für die amplitudenmodulierten Zeitcodes,
drei Leuchtdioden, der Taster für den Bootstrap-
Loader sowie ein 9-poliger D-Sub-Stecker
herausgeführt.
Die Leuchtdioden ermöglichen eine Funktions-
kontrolle der Baugruppe. Die obere, rote LED (Holdover mode) leuchtet auf, wenn die
Uhr auf Quarzbasis läuft. Dieser Zustand tritt nach dem Einschalten des Rechners bis zur
Synchronisation und bei Erkennung von Telegrammfehlern auf. Der Zustand dieser
LED ändert sich nur zum Minutenwechsel. Die mittlere, grüne LED (Code) wird
eingeschaltet, sobald der IRIG-Empfänger am Eingang einen gültigen Code erkannt hat.
Ist das untere, grüne LED (Lock) eingeschaltet, so konnte das interne Timing der
TCR511PEX mittels eines PLLs (Phase Locked Loop) durch den empfangenen IRIG-
Code synchronisiert werden.
Der verdeckte Taster BSL wird benötigt, wenn eine andere Firmware auf die Funkuhr
übertragen werden soll.
antenna
Code
Lock
holdover
BSL key
RxD
TxD
GND
