10
USB Schnittstelle
Die TCR51USB stellt eine USB-Schnittstelle bereit, diese dient zur Kommunikation
und Parametrierung der Baugruppe mit dem Monitorprogramm.
Ein eventuelles Update der Systemsoftware erfolgt ebenfalls über diesen Kanal.

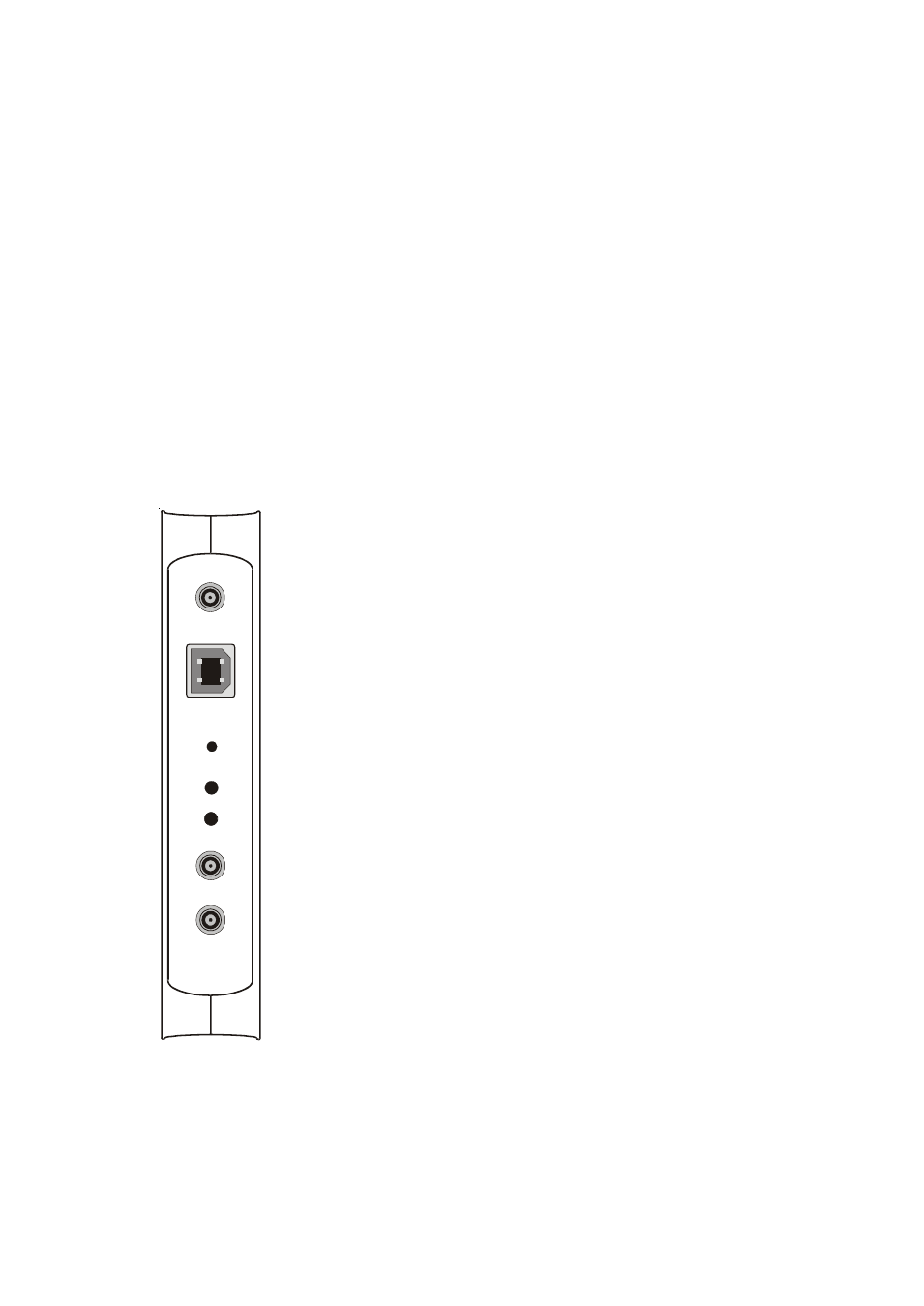

Anschlüsse und Kontroll-LEDs
In dem Gehäuse der TCR51USB sind die Anschlüsse für die Zeitcodes (IRIG AM/DC),
zwei Leuchtdioden, der Taster für den Bootstrap-Loader sowie der USB Connector
herausgeführt.
Die Leuchtdioden ermöglichen eine Funktions-
kontrolle der Baugruppe. Die rote LED
(Holdover mode) leuchtet auf, wenn die Uhr auf
Quarzbasis (Freilauf) läuft. Dieser Zustand tritt
nach dem Einschalten des Rechners bis zur Syn-
chronisation und bei Erkennung von Telegramm-
fehlern auf. Der Zustand dieser LED ändert sich
nur zum Minutenwechsel. Die untere, grüne LED
(Lock) signalisiert das dass interne Timing der
TCR51USB mittels eines PLLs (Phase Locked
Loop) durch den empfangenen IRIG-Code syn-
chronisiert wird.
Der BSL Taster wird benötigt, wenn eine
andere Firmware auf die Funkuhr übertragen
werden soll.
Die USB Schnittstelle dient zur Kommunikati-
on der Funkuhr mit dem PC.
Optional herausgeführter PPS Ausgang als
TTL oder RS232 Pegel
IRIG AM
IRIG DC
Lock
Holdover Mode
USB Connector
BSL
PPS (optional)
