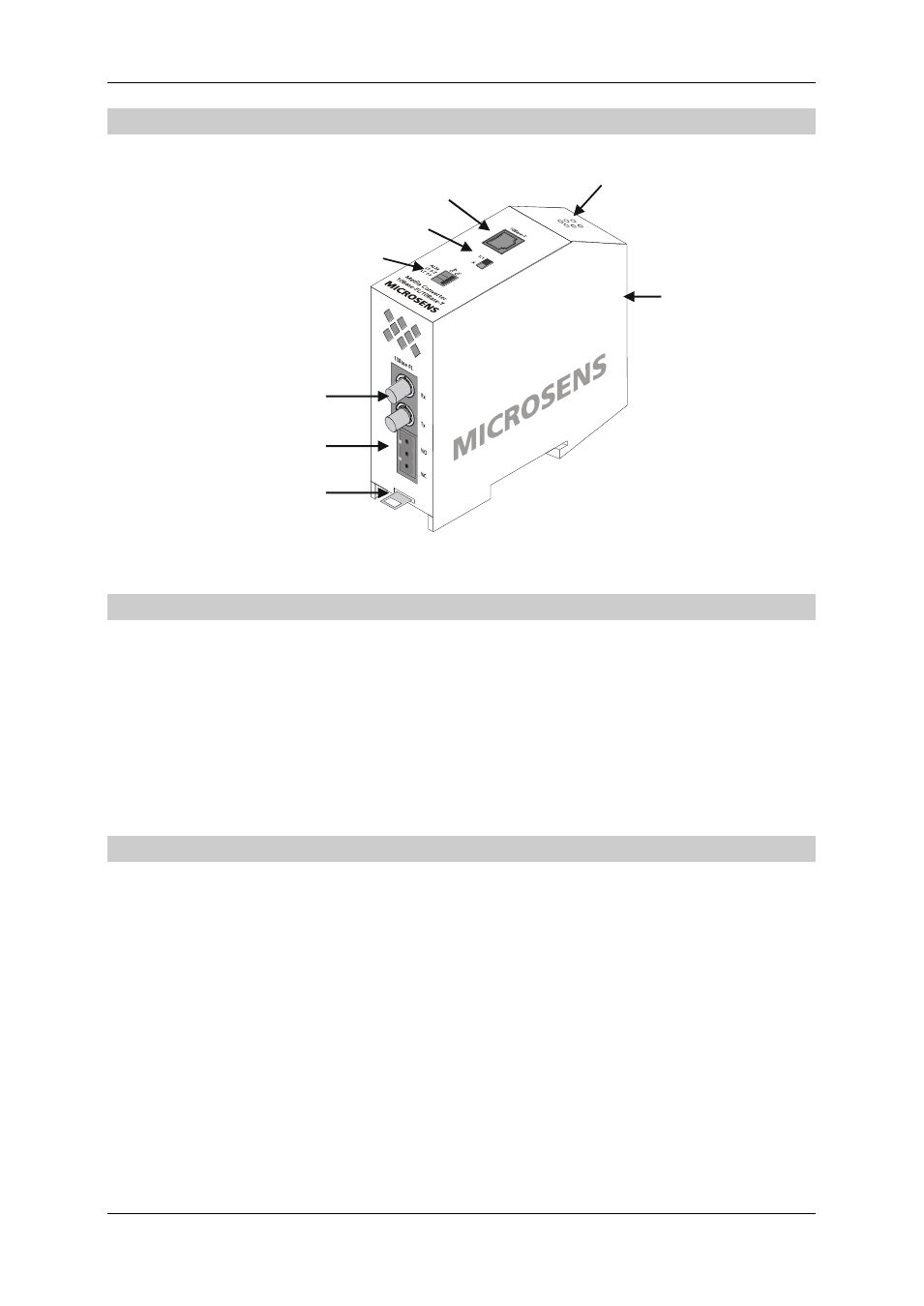

Anschlüsse
Stromversorgung
LED-Anzeigen
Glasfaser-Anschlüsse
Alarmkontakte
Entriegelung Hutschiene
RJ-45 Buchse
Kreuzschalter
Konfigurationsschalter
Verbindungen
Der Anschluss des Medienkonverters an einen Hub/Switch erfolgt mit einem
1:1 Patchkabel. Da die Belegung der RJ-45 Buchse mit Hilfe des Kreuzschalters
gedreht werden kann, ist der Anschluss eines Endgerätes ebenfalls mit einem
ungekreuzten Patchkabel möglich.
Die Fast Ethernet Version besitzt keinen Kreuzschalter, die Verbindung wird bei
Bedarf automatisch gekreuzt (Autocrossing).
Autonegotiation (nur für Fast Ethernet Version)
Dieses Protokoll wird beim Verbindungsaufbau zum Abgleich der möglichen
Geschwindigkeit (Halb- oder Vollduplex) verwendet. Hiermit wird gewährleistet,
das eine bestmögliche Übertragungsrate erzielt wird.
Da aber dieses Protokoll vom Standard IEEE 802.3u nicht für die Glasfaserseite
(100Base-FX) definiert ist, kommt es immer wieder zu Problemen für das
Erreichen des Vollduplexmodus.
MICROSENS stellt daher zur Konfigurationshilfe dieses Protokoll zur Verfügung
und vereinfacht somit die Konfiguration dieses Modi.
Mit Hilfe des DIP Schalters (FD) werden die Auto-Negotiation Ability Register
verändert. Im Normalbetrieb sollte der DIP Schalter (FD=ON) aktiviert sein, um
eine Vollduplex Übertragung des Konverters zu gewährleisten.
