Linkintegritäts-funktionen sind für das Management transparent und ermöglichen
darüber hinaus durch ALM den Einsatz in sensiblen Anwendungsbereichen.

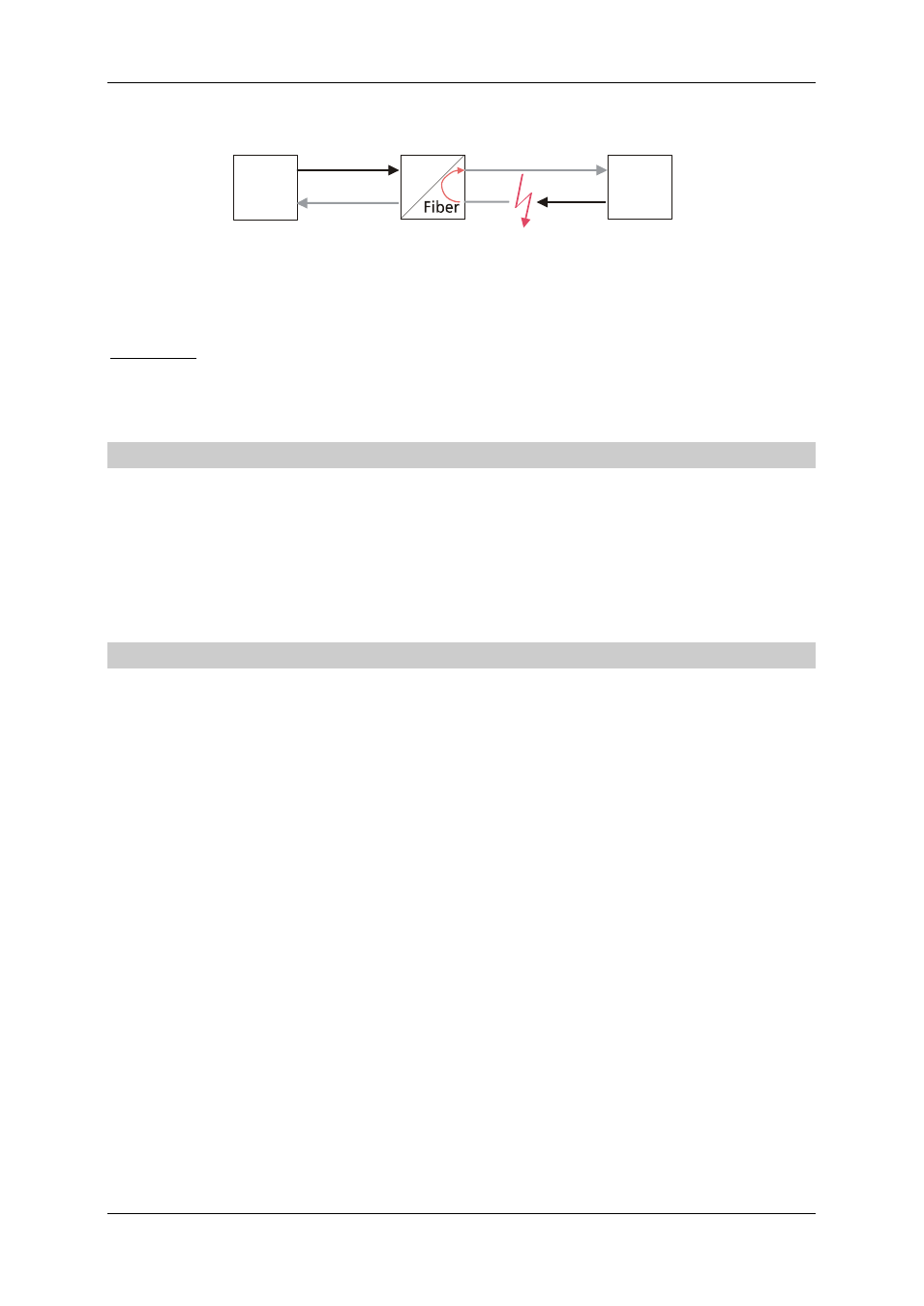

Manage-
ment
alarmiert
TP
Kein Link
Kein Link
Konverter mit
aktiviertem ALM
Endgerät
(CNC-Maschine, SPS,...)
Zentrale Seite mit
aktiven Glasfaserports
Remote
Seite
Medienkonverter mit integrierter ALM-Funktion können universell mit zentralen
Komponenten (wie Switches, Hubs, Bridges) kombiniert werden.
Achtung: Werden zwei Konverter miteinander über Glasfaser verbunden, so darf
die ALM-Funktion nur auf einer Seite der Verbindung aktiv sein. Wird auf beiden
Seiten ALM aktiviert, so wird kein Glasfaserlink aufgebaut.
Alarmmeldekontakte
Der Konverter verfügt über potentialfreie Schaltkontakte für externe
Alarmmeldesysteme. Der Anschluss erfolgt über die 3-polige Steckklemme auf
der Geräteunterseite. Dabei kann von der Belegung her der öffnende bzw.
schließende Kontakt gewählt werden (NO/NC). Geschaltet wird bei Ausfall einer
Verbindung (Twisted Pair bzw. Glasfaser) und bei Störung des Gerätes.
Längenreduktion (nur für Fast Ethernet Version)
Halbduplex Übertragung
Der Konverter hat eine Signalverzögerung von max. 25 Bitzeiten. Die maximale
Segmentlänge für Glasfaser von 412 m reduziert sich dadurch um ca. 25 m bzw.
um 30 m für Twisted Pair Kabel. Diese Werte sind auch bei einer Single Mode
Verkabelung zu berücksichtigen.
Vollduplex Übertragung
In Vollduplex-Segmenten hat die Signalverzögerung des Konverters keinen
Einfluß auf die Segmentlänge. Die im Abschnitt „Optische Parameter“
angegebenen Reichweiten können realisiert werden.
