Diese ist sowohl bei Link Partnern möglich, die Auto-Negotiation unterstützen, als
auch bei Geräten deren Interface fest auf 100Mb/s Vollduplex eingestellt ist.
Wenn der DIP Schalter (FD=OFF) ausgeschaltet ist, wird über das Auto-
Negotiation Register nur eine 100 MBit/s Halbduplex Übertragung angeboten.
Ein Link Partner, der Auto-Negotiation unterstützt, wertet diese Information aus
und arbeitet daraufhin im Halbduplex Modus.
Achtung: Nach Betätigung dieses Schalters muss das Gerät einmal stromlos
geschaltet (Reset) werden, damit die Änderung Einstellungen wirksam werden.

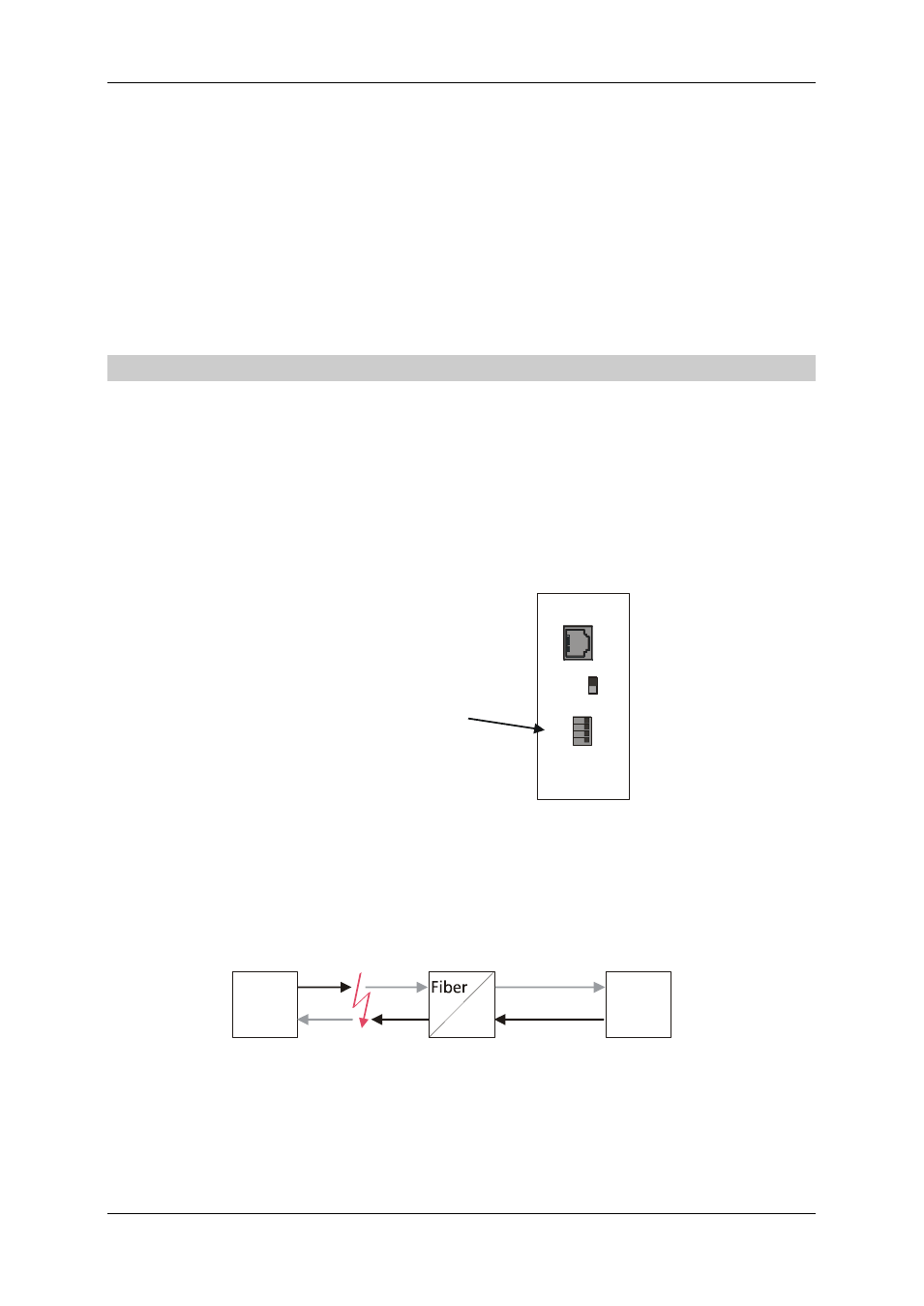

Link Transparenz
In der Praxis wird zur Prüfung der Verbindungszustände zwischen einzelnen
Netzknoten das bestehende Netzwerk-Management der zentralen Hub- und
Switching-Systeme genutzt. Beim Einsatz von Medienkonvertern entsteht das
Problem, dass die Verbindung in zwei unabhängige Segmente unterteilt wird. Ein
Verbindungs-Fehler in einem Segment ist im anderen u. U. nicht sichtbar. Um
dieses Überwachungs-Problem zu umgehen sind heutige Medienkonverter mit
einer Link-Transparenz-Funktion ausgestattet, die Fehlerzustände vom einen auf
das andere Segment weitermeldet.
MICROSENS
Media Converter
100Base-FX/-TX
FD
100Base-TX
1:1
X
O
ff
O
n
LT F-T
LT T-F
Konfigurationsschalter
ALM
Damit das Netzwerk-Management den Verbindungsstatus auswerten kann,
werden in Medienkonvertern zusätzliche Funktionen wie z.B. Link Through und
Advanced Link Monitor (ALM) integriert. Bei Link-Through wird der
Verbindungsstatus an das konvertierte Segment weitergereicht. Somit wird bei
einer Unterbrechung der Twisted Pair Verbindung auch die Glasfaserverbindung
unterbrochen und umgekehrt.
TP
Manage-
ment
alarmiert
Kein Link
Zentrale Seite mit
Netzwerkmanagement
Endgerät
(CNC-Maschine, SPS,...)
Konverter mit
Link Through
Remote
Seite
Weitere Mechanismen wie ALM ermöglichen das gezielte Identifizieren von
möglichen Ausfällen, wie zum Beispiel Faserbruch nur einer Richtung oder sogar
den Defekt des sendeseitigen optischen Bauelementes, da beim Ausfall einer
Verbindung alle Segmente unterbrochen werden. Medienkonverter mit diesen
