Stromversorgung
Die Stromversorgung erfolgt über ein externes Netzteil mit 24 V DC. Ein Netzteil
gehört nicht zum Lieferumfang. Der Anschluss erfolgt über steckbare
Anschlussklemmen auf der Geräte-Oberseite. Der Anschluss eines redundanten
Netzteils über eine gesonderte Anschlussklemme ist möglich.
Redund.
Power
Main
Power

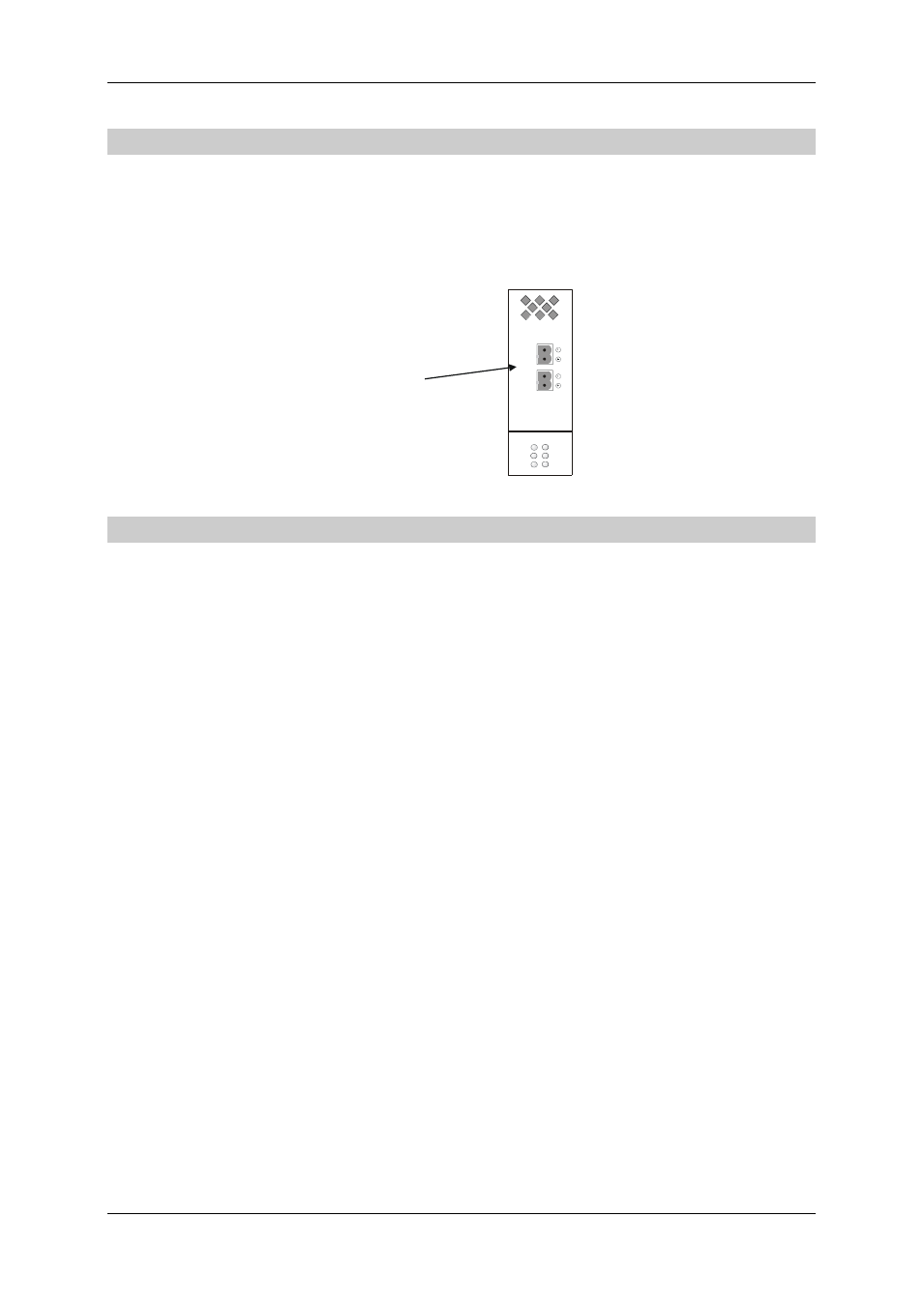

Anschlüsse für Stromversorgung
befinden sich auf der
Geräte-Oberseite
Power
Alarm
TX Link
TX Act
FX Link
FX Act
Montage
Der Konverter verfügt über ein stabiles Metallgehäuse mit einer integrierten
Halterung zur Hutschienenmontage. Für die Befestigung können 35 mm
Gerätetragschienen nach DIN EN 50 022 verwendet werden. Das Einrasten der
MICROSENS-Komponente erfolgt über eine Schnappbefestigung, die mit Hilfe
einer Öse auf der Geräteunterseite wieder gelöst werden kann. Eine Anreihung
mehrerer Geräte ist durch die optimierte Wärmeabfuhr problemlos möglich.
