Multifunktions-Bridge 10/100Base-TX/100Base-FX
Seite 3/8
MICROSENS GmbH & Co. KG - Küferstr. 16 - D-59067 Hamm - Tel. +49 (0)2381/9452-0 - Fax -100 - www.microsens.com

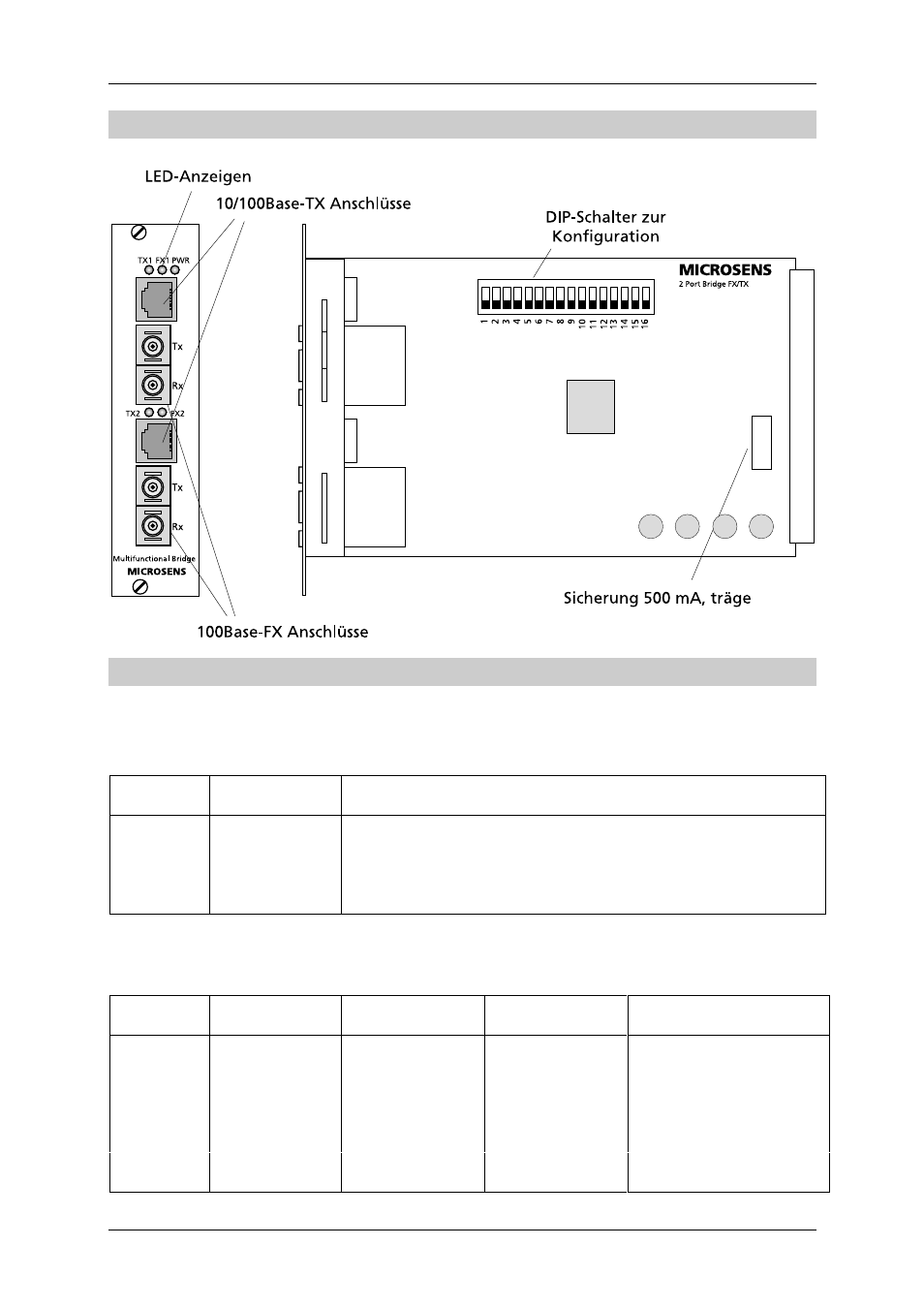

Aufbau
Konfiguration
Die einzelnen Betriebsmodi können wahlweise per Netzwerkmanagement (über
MS416020) bzw. per DIP-Schalter konfiguriert werden. Die Zuordnung erfolgt über den
DIP-Schalter 13:
Funktion Schalter
13 Beschreibung
1
ON
Konfiguration per Management (DIP-Schalter 1-12 und
14-16 ohne Funktion)
2
OFF
Konfiguration per DIP-Schalter
Um die einzelnen Betriebsmodi zu konfigurieren, verfügt der Einschub über
entsprechende Konfigurationsschalter. Die Auswahl der Hauptfunktionen erfolgt über
die DIP-Schalter 14, 15 und 16:
Funktion
Schalter 14
Schalter 15
Schalter 16
Beschreibung
1 OFF OFF
OFF
Glasfaser-Bridge
2
OFF
OFF
ON
2 Kanal Bridge
3 OFF ON
OFF
Redundante
Bridge
4
OFF
ON
ON
4 Port Switch
