Multifunktions-Bridge 10/100Base-TX/100Base-FX
Seite 6/8
MICROSENS GmbH & Co. KG - Küferstr. 16 - D-59067 Hamm - Tel. +49 (0)2381/9452-0 - Fax -100 - www.microsens.com

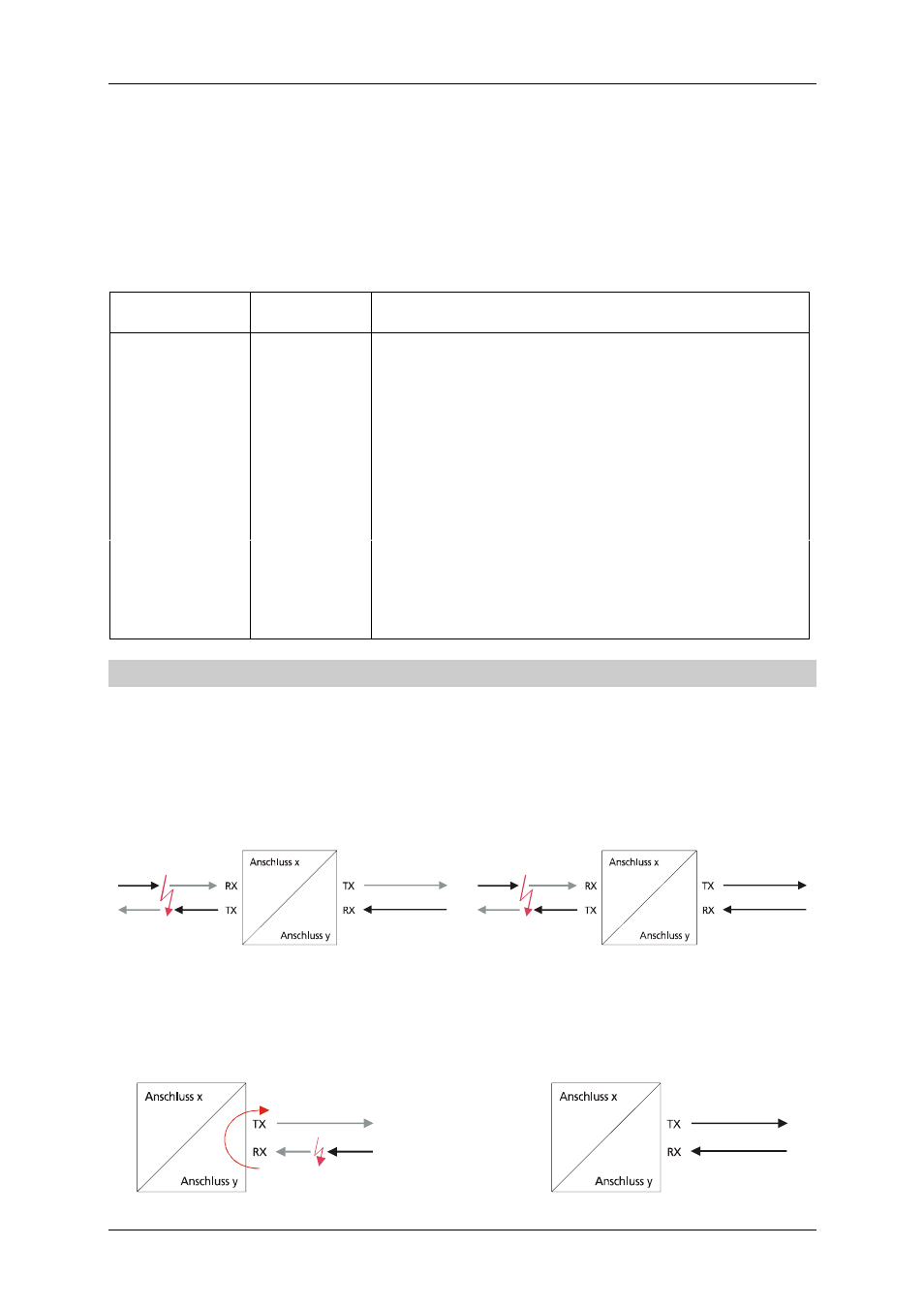

Funktion 4: 4 Port Switch
Das Gerät stellt einen „normalen“ 4 Port Switch dar. Er verfügt über zwei
10/100Base-TX und zwei 100Base-FX Anschlüsse. Alle Anschlüsse haben die gleiche
Wertigkeit, der Switch ist „outband managed“ über ein eventuell vorhandenes
Rackmanagement (in Vorbereitung)
Es stehen folgende DIP Schalter zur Konfiguration der Ports bereit:
DIP-Schalter Anschluss Funktion
(ON/OFF)
1
1 (TP)
ON: Autonegotiation
OFF 100MBit, Vollduplex
2
2 (FX)
ON: Vollduplex
OFF: Halbduplex
3
3 (TP)
ON: Autonegotiation
OFF 100MBit, Vollduplex
4
4 (FX)
ON: Vollduplex
OFF: Halbduplex
5
Link Through von Anschluss 2 zu 4 (Glasfaser)
6
Link Through von Anschluss 4 zu 2 (Glasfaser)
7
2 (FX)
ALM für Glasfaseranschluss 2
8
4 (FX)
ALM für Glasfaseranschluss 4
9
2, 4 (FX)
Flashing für beide Glasfaseranschlüsse
10– 12
Reserviert
Link Trough / ALM
Der Link-Status eines Segmentes wird weitergegeben, d.h. bei fehlendem Link auf der
Eingangs-Seite wird auch das Link-Signal des weiterführenden Anschlusses
(physikalisch) abgeschaltet.
Achtung: im Ruhezustand werden somit keine Linksignale erzeugt, dies ist keine
Fehlfunktion.
Kein Link
Link
Link Through ON
Link Through OFF
Bei ALM (Advanced Link Monitoring) sendet der gleiche Anschluss, der keine
Eingangssignal hat auch kein Ausgangssignal (Loop Back). Somit haben sowohl der Hin-
(TX) als auch der Rückkanal (RX) den gleichen Linkstatus.
Kein Link
Link
ALM ON
ALM OFF
