Betrieb
Der Einschub ist für den Einbau in ein MICROSENS Einschubgehäuse vorgesehen. Er
kann mit allen anderen Konverter-Einschüben der gleichen Serie beliebig kombiniert
werden.
Die Stromversorgung erfolgt durch ein zentrales Netzteil über die Backplane des
Einschubgehäuses. Zusammen mit dem Netzteil können im 3HE-Chasis maximal
12 Einschübe in ein Gehäuse montiert werden. Optional kann ein zweites Netzteil für
redundante Stromversorgung eingebaut werden. In diesem Fall können 10 Konverter-
Einschübe verwendet werden.
Neben dem 3HE-Einschubrahmen ist ein 1HE-Gehäuse für 3 Module (quer eingebaut)
verfügbar. Dieses verfügt über ein integriertes Netzteil (MS416006), welches auch
redundant (MS416007) ausgelegt werden kann.
Weiterhin stehen neben den 19“-Varianten auch Tischgehäuse für die Aufnahme von
einem Modul (MS417001) und für die Aufnahme von zwei Modulen (MS417041) zur
Verfügung. Mit der Wandhalterung (MS417001-WH) können die Tischgeräte an der
Wand befestigt werden.
Management
Das Einschubmodul kann über den zentralen Management Agenten konfiguriert und
überwacht werden. Hier wird ein zwei Modi unterschieden:
DIP-13 off
Einsehen der aktuellen Konfiguration und Betriebsparameter, keine
Änderungen per NMS
DIP-13 on Statusabfrage per Netzwerkmanagement (SNMP- und web-basiert),
Konfiguration über webbasiertes Management
Die SNMP bzw. web-basierte Management-Fähigkeit eines Systems wird durch das
Management Master Modul (MS416020) hergestellt. Bei der Auswahl der
Komponenten ist darauf zu achten, das Chassis (z. B. MS416001M) und Netzteil
(MS416004M) ebenfalls das Management unterstützen.

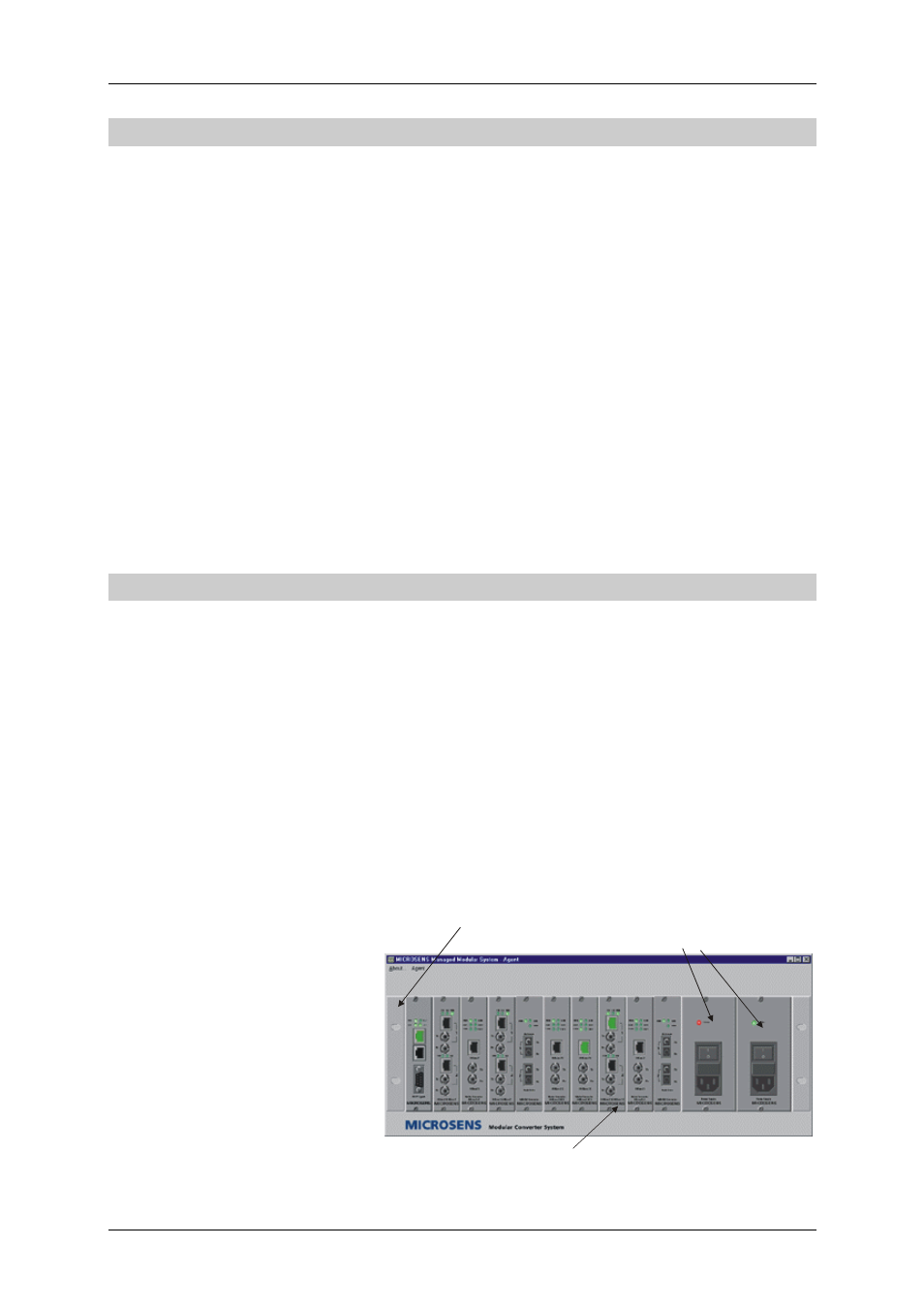

Visualisierungs- und
Konfigurationsbeispiel
unter einer SNMP-
Managementplattform:
Netzteile MS416004M (redundant)
3HE Chassis MS416001M
Doppeleinschub 100Base-TX/100BaseFX managebar
(MS416230M)
