QuickLabel QLS-4100 Xe Benutzerhandbuch
Seite 127
127
4 Entfernen Sie die Druckwalze, wenn Sie den Druckkopf der Station 1
austauschen wollen.
5 Lösen Sie mit einem Kreuzschlitzschraubendreher die unverlierbare
Druckkopfbefestigungsschraube oberhalb des Druckkopfes.
6 Heben Sie den gesamten Druckkopf am Griff an, damit der Druckkopf
nach unten von der Aufnahme entfernt werden kann.
7 Ziehen Sie den Druckkopf vorsichtig zur Seite heraus, bis die drei
Steckverbinder auf der Oberseite des Druckkopfes zugänglich sind. Diese
Verbinder sind fest eingepresst. Ziehen Sie die Verbinder von der Rückseite des
Druckkopfes ab.
8 Schließen Sie die drei Steckverbinder am neuen Druckkopf an und schieben Sie
diesen unter die Aufnahme. Unter der Aufnahme befinden sich Passstifte.
Platzieren Sie den Druckkopf auf diese Stifte, bis der Kopf an der Aufnahme
anliegt.
9 Ziehen Sie die unverlierbare Befestigungsschraube eine viertel Umdrehung
an, um den Druckkopf an der Aufnahme zu sichern.
VORSICHT: Ziehen Sie die Befestigungsschraube nicht zu stark an!
Anderenfalls könnte der Druckkopf beschädigt oder verzogen werden. Die
Schraube sollte nur eine viertel Umdrehung weiter als von Hand angezogen
werden.
Vergewissern Sie sich, dass der Kabelbaum geradlinig durch das Loch in der
Hauptplatte geführt wird.
10 Setzen Sie die Druckwalze an Station 1 wieder ein, sofern diese entfernt
worden ist.

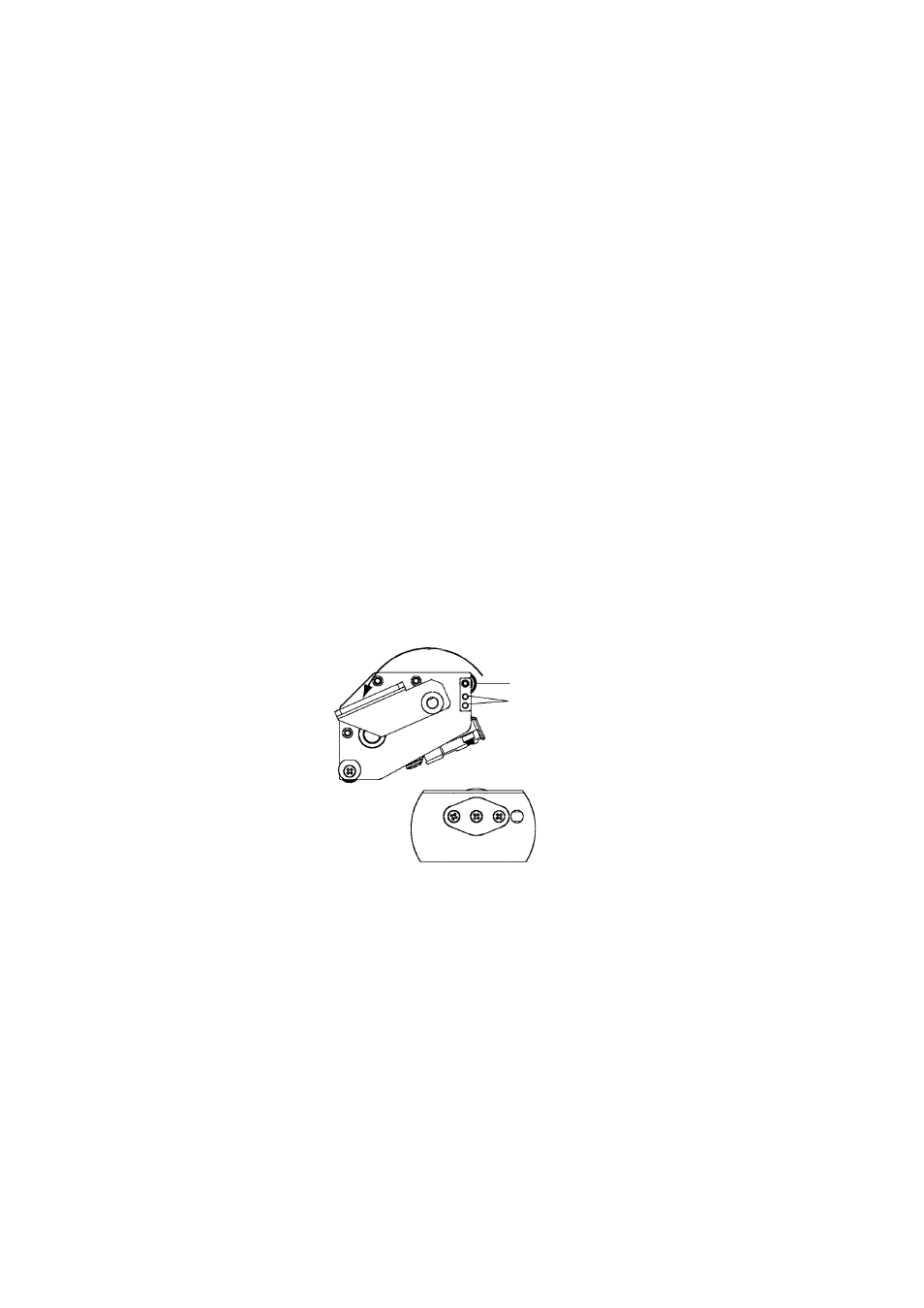

11 Setzen Sie die schwarze Führungsrolle wieder ein und befestigen Sie diese
mit den beiden Schrauben.
Schwarze Führungsrolle
Zwei Schrauben
