30

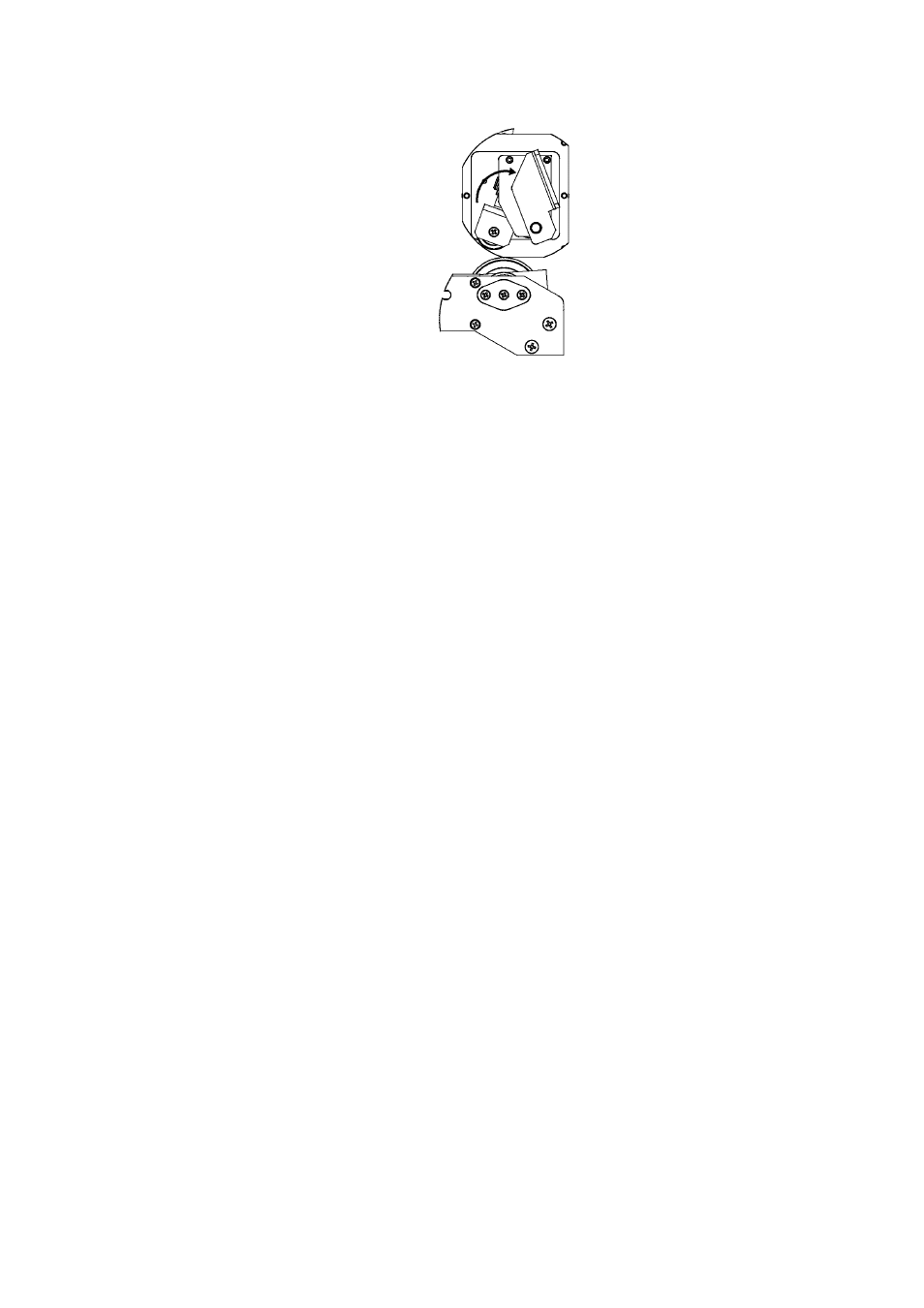

3 Drehen Sie den Hebel der Antriebsrolle im Uhrzeigersinn, um die Antriebsrolle
zu öffnen.
4 Entfernen Sie die Etikettenhalterung von der Etikettenrollen-Aufnahme,
indem Sie zunächst die kleine Nylonschraube lösen und dann die
Halterung vom Drucker weg- und vom Dorn herunterschieben.
5 Richten Sie die Rolle so aus, dass die Etiketten von oben und nach rechts
transportiert werden. Schieben Sie die Rolle mit Hilfe der Etikettenhalterung
auf den Dorn auf, bis sie fest an der rückseitigen Platte anliegt. Sie fühlen einen
Widerstand, sobald die Rolle durch den Federclip des Dorns verriegelt wird.
Anm.: Falls die Etikettenrolle nicht vollständig gegen die rückseitige Platte
geschoben wurde, erscheint auf dem bedruckten Etikett ein unbedruckter
vertikaler Bereich oder eine Lücke.
6 Vergewissern Sie sich, dass die Etikettenhalterung fest gegen die Etikettenrolle
drückt, und ziehen Sie die Nylonschraube von Hand an, um die Halterung am
Dorn zu sichern.
7 Drücken Sie den Tänzerhebel nach rechts und nach oben, um die Bremse der
Etikettenrollen-Aufnahme zu entspannen. Wickeln Sie ein etwa 90 cm langes
Stück der Etikettenbahn ab.
8 Fädeln Sie die Etikettenbahn zunächst nach unten und nach links und
anschließend um den Tänzerhebel herum.
9 Nehmen Sie den Führungsring von der unteren Etikettenführungsrolle ab.
10 Fädeln Sie die Etikettenbahn zunächst von oben um die obere Führungsrolle
herum und anschließend von unten um die untere Führungsrolle herum.
11 Führen Sie die Etiketten durch die Etikettensensoreinheit und die
Vorschubrolleneinheit hindurch.
