Einstellung des Etikettensensors
Der QLS-4100 Xe ist mit zwei intelligenten Etikettensensoren ausgerüstet. Ein Sensor
wird für gekerbte oder mit Lücken versehene Etiketten benutzt, während der zweite
Sensor für Etiketten mit reflektierende Markierungen eingesetzt wird. Im Normalbetrieb
muss der Sensor nur einmal auf den verwendeten Etikettentyp kalibriert werden. Beim
Wechsel von lückengesteuerten auf reflektierende Etiketten oder umgekehrt ist eine
Neukalibrierung erforderlich.
Der Lücken-/Kerbsensor ist oberhalb des Etikettenbahn auf einer beweglichen Welle
angeordnet, die von der Innenkante der Bahn gemessen um bis zu 64 mm verstellt
werden kann. Der Reflektionssensor ist unterhalb der Etikettenbahn angeordnet und
nicht einstellbar; er befindet sich 6 mm hinter der Innenkante des Bahn.
Vor dem Kalibrieren des Druckers auf gekerbte oder mit Lücken versehene Materialien
muss die Position des Sensors justiert werden, damit dieser die Lücke oder Kerbe
einwandfrei „sehen“ kann. Die folgende Abbildung zeigt, wie der Sensor zu justieren ist.
So justieren Sie den Etikettensensor:
1 Drehen Sie den Knopf im Uhrzeigersinn, um den Sensor zur Außenkante hin zu
verschieben.
2 Drehen Sie den Knopf entgegen dem Uhrzeigersinn, um den Sensor zur Innenkante
hin zu verschieben.

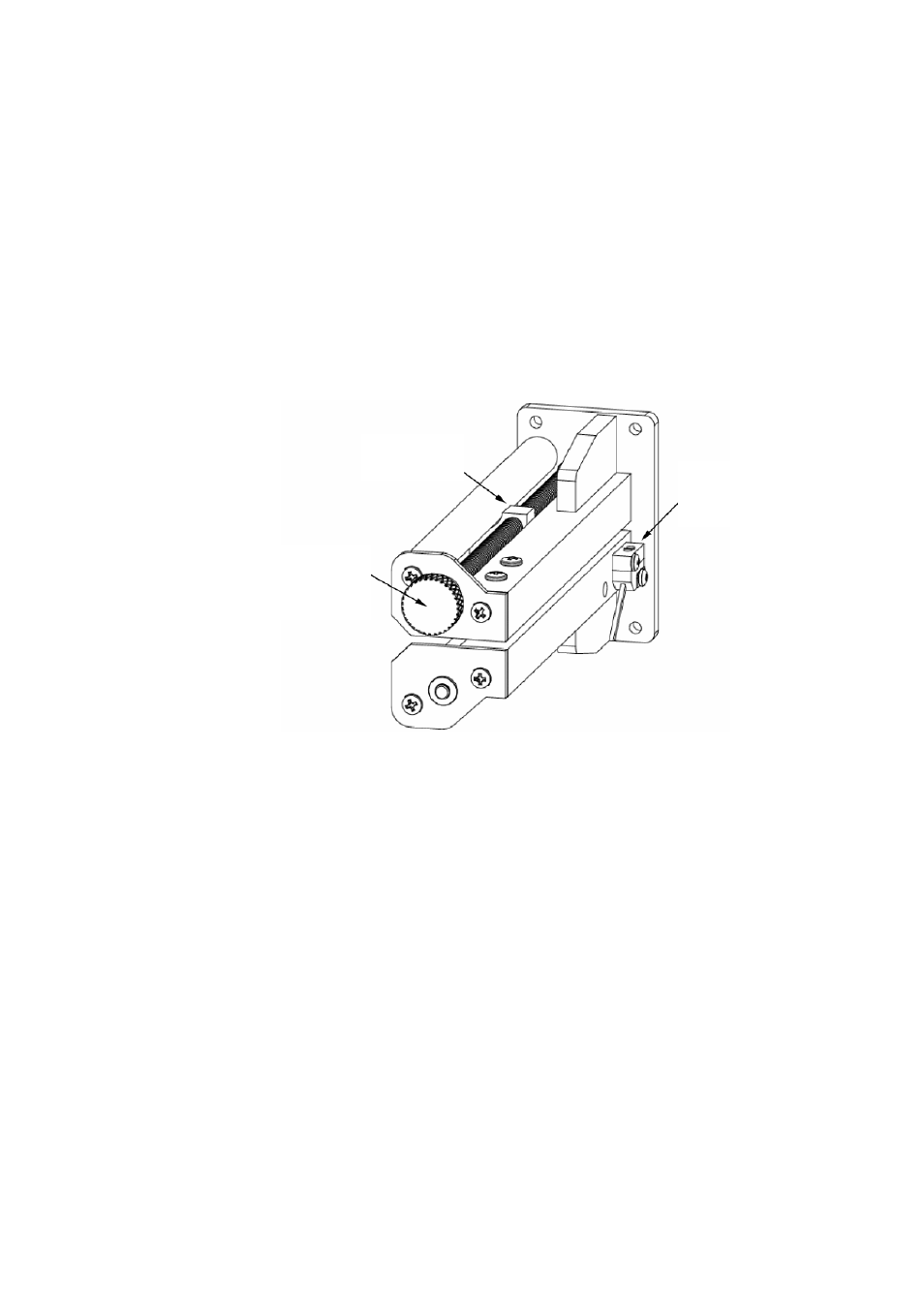

Lücken-/
Kerbensensor
Reflektions-
sensor
Stellknopf für
Lücken-/
Kerbensensor
