5 Montageanweisung für das Fachpersonal
5.1 Wichtige Hinweise vor der
Installation
n Bringen Sie das Gerät in der Originalverpa-
ckung so nah wie möglich an den Montageort.
Sie vermeiden so Transportschäden.
n Kontrollieren Sie den Verpackungsinhalt auf
Vollständigkeit und das Gerät auf sichtbare
Transportschäden. Melden Sie eventuelle
Mängel umgehend Ihrem Vertragspartner und
der Spedition.
n Heben Sie das Gerät an den Ecken und nicht
an den Kältemittel- oder Kondensatan-
schlüssen an.
n Die Kältemittelleitungen (Flüssigkeits- und
Saugleitung), Ventile und die Verbindungen
sind dampfdiffusionsdicht zu isolieren. Gege-
benenfalls ist auch die Kondensatleitung zu
isolieren.
n Wählen Sie einen Montageort, der einen freien
Lufteintritt und -austritt gewährleistet (Siehe
Abschnitt „Mindestfreiräume“).
n Installieren Sie das Gerät nicht in unmittelbarer
Nähe von Geräten mit intensiver Wärmestrah-
lung. Die Montage in der Nähe von Wärme-
strahlungen reduziert die Geräteleistung.
n Öffnen Sie die Absperrventile der Kältemittel-
leitungen erst nach Beendigung der kompletten
Installation.
n Schotten Sie offene Kältemittelleitungen gegen
den Eintritt von Feuchtigkeit durch geeignete
Kappen, bzw. Klebebänder ab und knicken
oder drücken Sie nie die Kältemittelleitungen
ein.
n Vermeiden Sie unnötige Biegungen. Sie mini-
mieren so den Druckverlust in den Kältemittel-
leitungen und gewährleisten den freien Rück-
fluss des Kompressoröls.
n Treffen Sie besondere Vorkehrungen bezüglich
der Ölrückführung wenn das Außenteil ober-
halb des Innengerätes angeordnet ist (siehe
Abschnitt "Ölrückführungsmaßnahmen".
n Überschreitet die einfache Länge der Kältemit-
telleitung 5 Meter, ist Kältemittel hinzuzufügen.
Die Menge des zusätzlichen Kältemittels ent-
nehmen Sie bitte dem Kapitel "Kältemittel hin-
zufügen".
n Führen Sie alle elektrischen Anschlüsse nach
den gültigen DIN- und VDE-Bestimmungen
durch.
n Befestigen Sie elektrische Leitungen stets ord-
nugsgemäß in den Elektroklemmen. Es könnte
sonst zu Bränden kommen.
n Verwenden Sie für die Geräte die im Lieferum-
fang enthaltenden Befestigungsmaterialien.
n Verwenden Sie (gilt nur für Deckenkassetten)
vier Abhängungen und die dazugehörigen
Haken als Aufhängung der Deckenkassette.
n Verwenden Sie den im Lieferumfang enthal-
tenden isolierten Kondensatschlauch als Über-
gangsstück auf den weiterführenden Konden-
satablauf. Fixieren Sie den Kondensatablauf
mit den beigefügten Klemmschellen.
5.2 Wanddurchbrüche
n Es muss ein Wanddurchbruch von mindestens
70 mm Durchmesser und 10 mm Gefälle von
Innen nach Außen erstellt werden.
n Um Beschädigungen an den Leitungen zu ver-
meiden, sollte der Durchbruch innen ausge-
polstert oder z.B. mit einem PVC-Rohr ausge-
kleidet werden (siehe Abbildung).
n Nach erfolgter Montage ist der Wanddurch-
bruch bauseits unter Beachtung des Brand-
schutzes mit geeigneter Dichtmasse zu ver-
schließen. Verwenden Sie keine zement- oder
kalkhaltigen Stoffe!
2 1 5
3 4

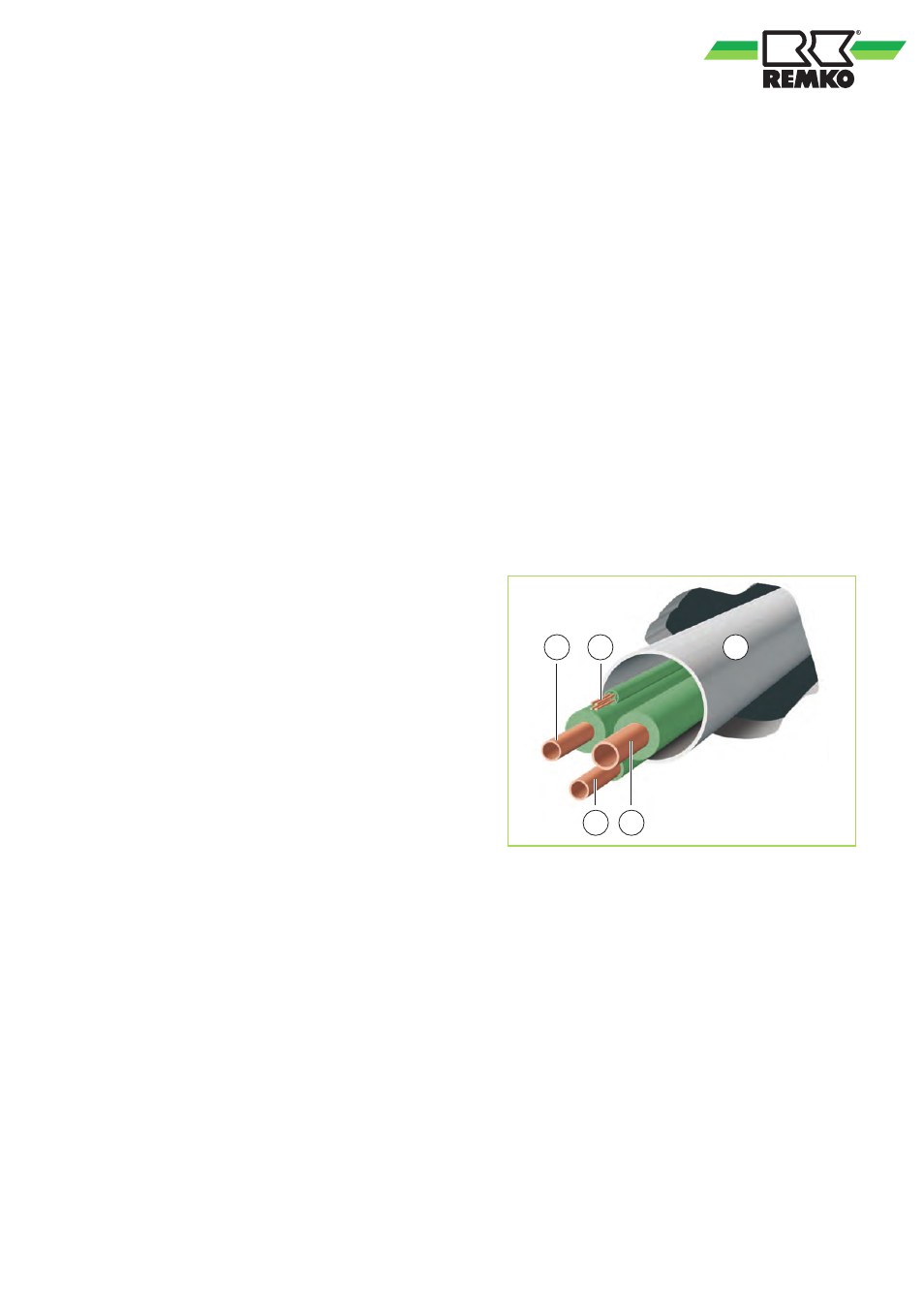

Abb. 29: Wanddurchbruch
1: Flüssigkeitsleitung
2: Steuerleitung
3: Kondensatleitung
4: Saugleitung
5: PVC-Rohr
5.3 Montagematerial
Das Innengerät wird mittels 4 bauseitig zu stel-
lenden Schrauben an der Wand befestigt
Das Außenteil wird mittels 4 Schrauben über eine
Wandhalterung an der Wand oder über eine
Bodenkonsole auf dem Boden befestigt.
