Seite 35: 8elektrischer anschluss
8
Elektrischer Anschluss
8.1 Allgemeine Hinweise
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen. Die Montage
der Elektroanschlüsse hat spannungsfrei zu
erfolgen.
WARNUNG!
Alle elektrischen Leitungen sind gem. VDE-
Bestimmungen zu dimensionieren und zu ver-
legen.
HINWEIS!
Der Elektroanschluss der Geräte muss nach
VDE 0100 an einen besonderen Speisepunkt
mit Fehlerstromschutzschalter erfolgen und ist
durch eine elektrische Fachkraft festzulegen.
Wir empfehlen die Steuerleitungen als abge-
schirmte Leitung auszuführen.
Sämtliche elektrische Steck- und Klemmverbin-
dungen sind auf festen Sitz und dauerhaften
Kontakt zu kontrollieren und ggf. nachzu-
ziehen.
8.2 Anschluss des Innengeräts
n
Wir empfehlen, bauseitig einen Haupt- / Repa-
raturschalter in der Nähe des Außenteils zu
installieren.
n
Die Spannungsversorgung erfolgt am Innen-
gerät, das Außenteil wird über die Steuerlei-
tung vom Innengerät zum Außenteil versorgt.
n
Die Klemmleisten der Anschlüsse befinden
sich hinter dem Gerätedeckel des Außenteiles.
n
Wird bei dem Gerät eine als Zubehör erhält-
liche Kondensatpumpe eingesetzt, ist bei der
Verwendung des Abschaltkontaktes der
Pumpe ggf. ein zusätzliches Relais zur Erhö-
hung der Schaltleistung, zur Abschaltung des
Kompressors, erforderlich.
n
Werden die Leitungen in Bereichen mit starken
magnetischen Feldern verlegt, sollten die Steu-
erleitungen als abgeschirmte Leitung ausge-
führt sein.
n
Die elektrische Absicherung der Anlage erfolgt
laut den technischen Daten.
Führen Sie den Anschluss des innengerätes fol-
gendermaßen durch:
1.
Demontieren Sie die Gerätefront, wie unter
Kapitel „Geräteinstallation“ beschrieben.
2.
Wählen Sie den Querschnitt der Anschluss-
leitung gemäß den Vorschriften aus.
3.
Verbinden Sie das Gerät mit der Netzzulei-
tung und Steuerleitung zum Außenteil (Siehe
Elektrisches Anschlussschema).
4.
Bauen Sie das Gerät wieder zusammen.
2
1
2

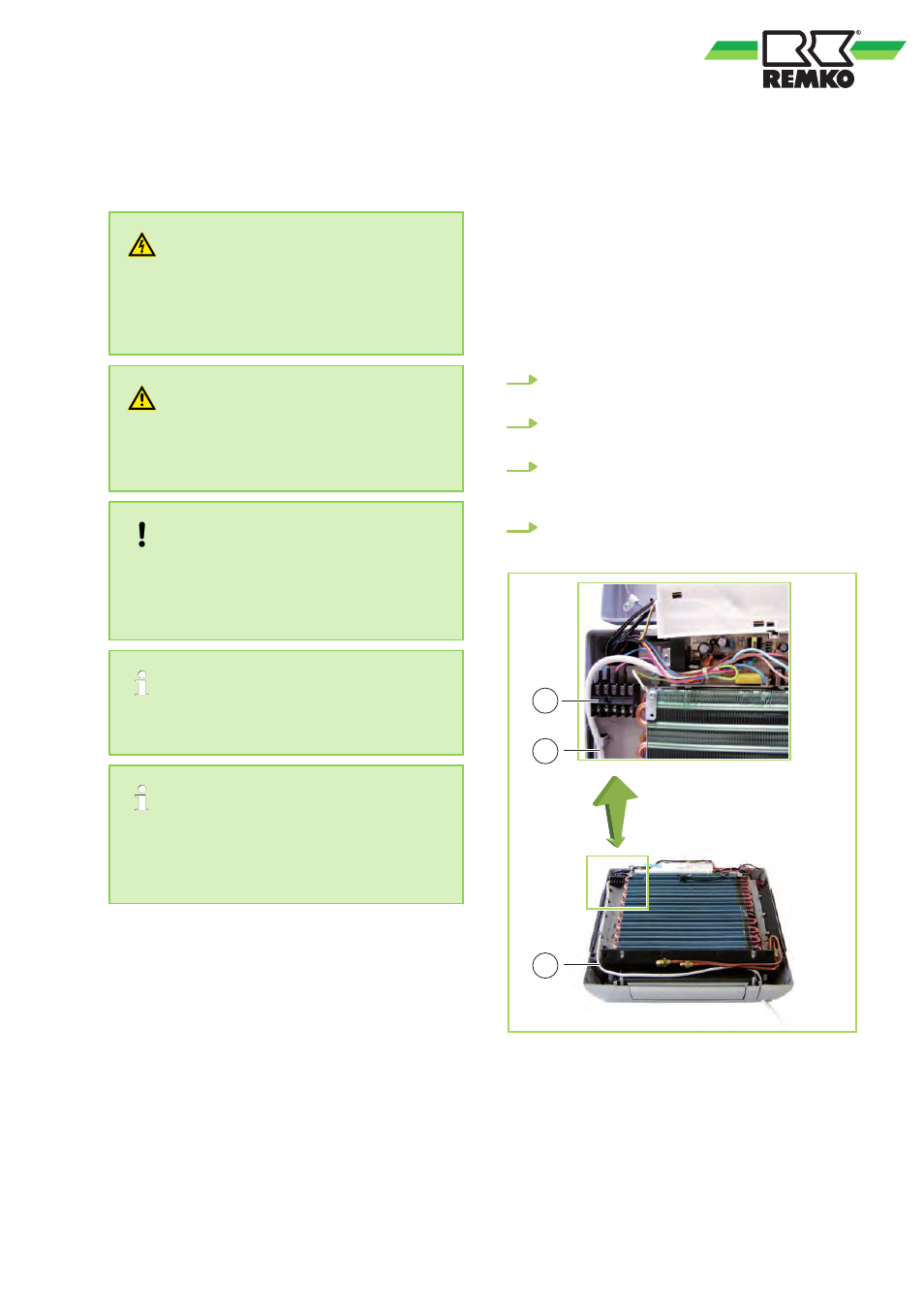

Abb. 48: Anschluss des Innengerätes
1: Klemmleiste / Steuerleiste
2: Netzzuleitung
