Seite 37

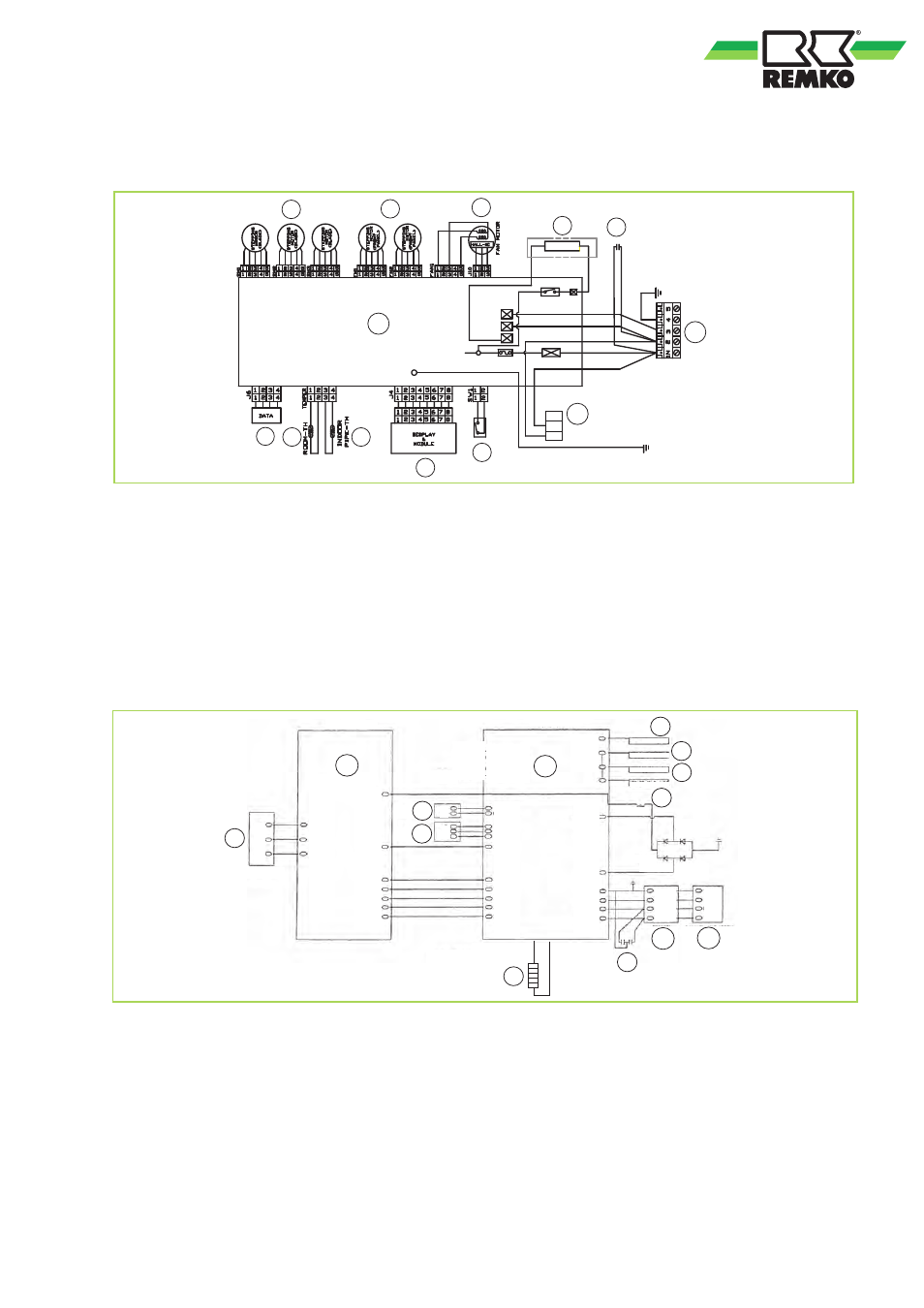

8.6 Elektrisches Schaltschema
Innengeräte ATY 262-352 DC IT
230/1Ph/50Hz
L
N
Pe
1
2
3
5
A
B
9
7
6
C
10
8
4
Abb. 51: Elektrisches Schaltschema
A: Zuleitung Außenteil
B: Steuerleitung
C: Steuerplatine
1:
Swingmotoren
2:
Hubmotoren
3:
Verdampferventilator
4:
Ionen-Generator
5:
Kondensator
6:
Display
7:
Umluftsensor
8:
Frostschutzsensor
9:
Anzeigedisplay
10: Taste manueller Betrieb
Außenteile ATY 262-352 DC AT
IPM
Sensor
U
L in
FW L
L
J1
N-Out
LDC
L-Out
E
COMM
AC N In
AC N
AC L
AC L In
HEATER
N L
J2
Fan L
Fan C
Sink
J1
N out
-N1 (N out)
N
-N (N)
FW N
Fan N
N
S
Pe
A
B
P out
-P1 (P out)
P
-P2 (P)
U
V
V
W
W
J4
C
D
4
3
2
1
1
2
3
5
B
9
7
6
C
8
4
A
D
Abb. 52: Elektrisches Schaltschema
A: Klemmleiste Außenteil
B: Klemmleiste Innengerät
C: Steuerplatine
D: IPM Inverterplatine
1: Kompressor
2: Umkehrventil
3: Verflüssigerventilator
4: Test
5: Sensor Luftansaug
6: Sensor Verflüssiger
7: Sensor Heißgas
8: Kondensator
9: Abtropfheizung
37
