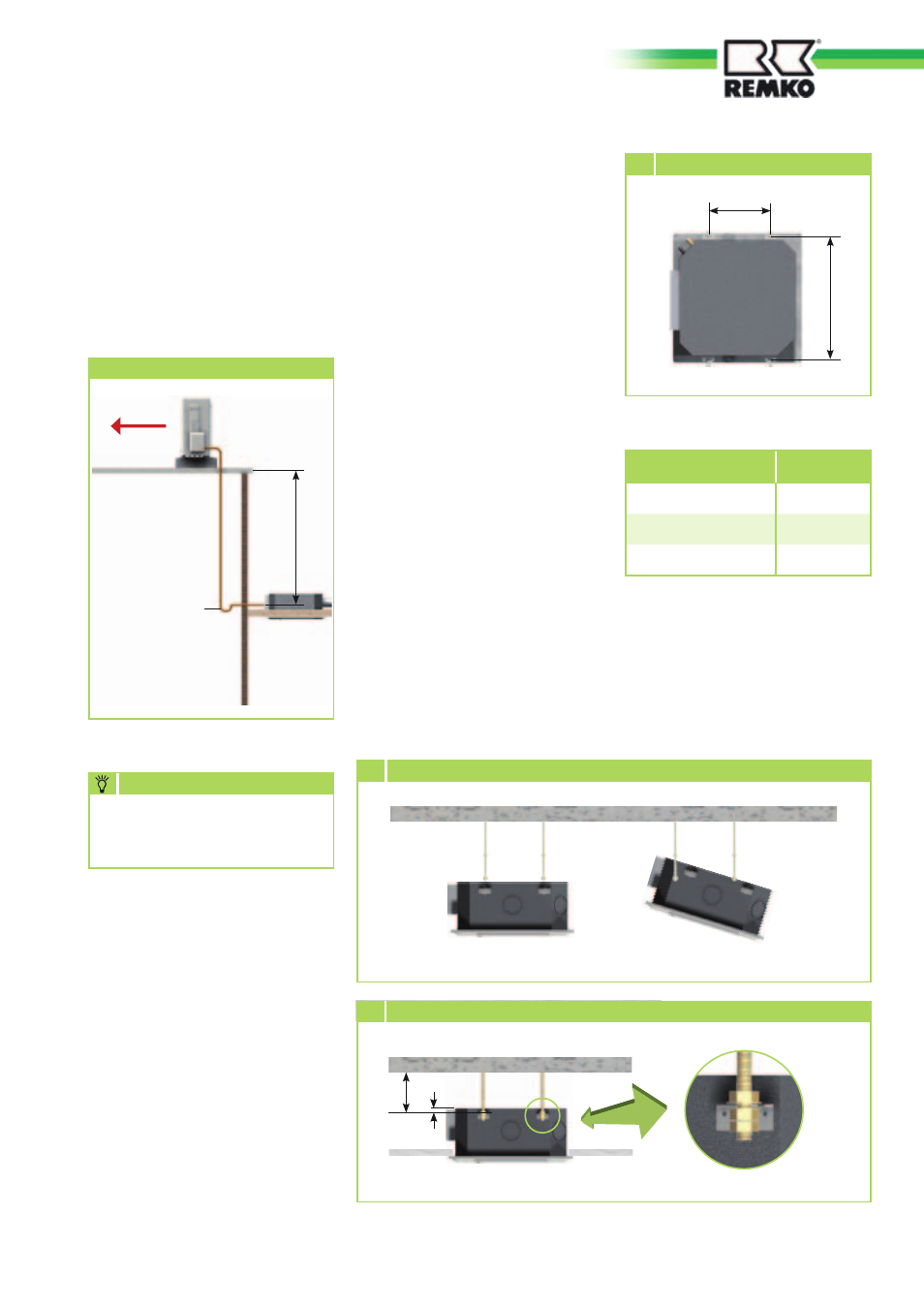

REMKO RVD 351 DC - Handbuch (Seite 19)

Ölrückführungsmaßnahmen
Wird das Außenteil auf einem
höheren Niveau als das Innengerät
angeordnet, sind geeignete
Ölrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende
Meter zu installieren ist.
Ölrückführungsmaßnahmen
Außenteil
Ölhebebogen in
der Saugleitung
zum Außenteil
1 x je 5
steigende Meter
Radius:
50 mm
max. 5/10 m
Innengerät
Installation
Geräteinstallation
Das Innengerät wird an vier Ge-
windestangen mit der Abdeckung
nach unten, unter Beachtung des
Deckenrasters und eventueller
Einbauten, installiert.
1. Markieren Sie gemäß den
Abmessungen der eingesetz-
ten Deckenkassette (Bild 8)
die Befestigungspunkte der
Gewindestangen an statisch
zulässigen Bauwerksteilen und
oberhalb der Zwischendecke.
2. Sollen Zweitraum- und Frisch-
luftanschlüsse eingebaut
werden, sind die erforderlichen
Anschlußstutzen vor der
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
Gerätemontage anzubauen.
Siehe Abschnitt Zweitraum–
und Frischluftanschluß.
3. Setzen Sie das Innengerät in
die Gewindestangen ein und
bringen Sie die Geräte durch die
untere Mutter in eine waage-
rechte Position (Bild 9).
Nur so ist der Ablauf des Kon-
densatwassers in die Auffang-
wanne gewährleistet.
4. Halten Sie dabei den Abstand
Maß A, (Bild 10) wie in der
Tabelle unten angegeben,
zwischen Unterseite der Auf-
hängung und Unterseite der
Befestigung ein.
5. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
6. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
7. Ziehen Sie zum Abschluss die
Gegenmutter an und montieren
die Abdeckung.
Maße in mm
RVD
351-521
Abstand A 35 mm
Abstand B 25 mm
Geräteaufhängung
620 mm
x400- mm
9 Gerät einhängen
10 Gerät befestigen
Statisches Bauwerksteil
Statisches Bauwerksteil
B
A
8 Geräteaufhängung
400
620
Alle Maße in mm
