Die Geräte werden in einer stabilen
Transportverpackung geliefert. Über-
prüfen Sie bitte die Geräte sofort bei
Anlieferung und vermerken eventu-
elle Schäden oder fehlende Teile auf
dem Lieferschein und informieren Sie
den Spediteur und Ihren Vertrags-
partner. Für spätere Reklamationen
kann keine Gewährleistung über-
nommen werden.
Die Raumklimageräte RVD 351 -
521DC verfügen über ein REMKO
RVD...AT Außenteil sowie über ein
Innengerät RVD...IT.
Das Außenteil dient im Kühlbetrieb
zur Abgabe der vom Innengerät aus
dem zu kühlenden Raum entnom-
menen Wärme an die Außenluft. Im
Heizbetrieb kann im zu beheizenden
Raum am Innengerät die vom
Außenteil aufgenommene Wärme
abgegeben werden.
In beiden Betriebsarten passt sich die
erzeugte Leistung des Kompressors
exakt an den Bedarf an und regelt
so die Solltemperatur mit minimalen
Temperaturschwankungen. Durch
diese „Inverter-Technik“ wird zu
konventionellen Split-Systemen
Energie eingespart und die Schalle-
mission auf ein besonders geringes
Maß reduziert.
Das Außenteil ist im Außenbereich
oder unter Beachtung bestimmter
Erfordernisse in Innenbereichen
montierbar.Das Außenteil besteht
aus einem Kältekreis mit Kompres-
sor, Verflüssiger in Lamellenbauform,
Verflüssigerventilator, Umkehrventil
und Drosselorgan. Die Ansteuerung
des Außenteiles erfolgt über die
Regelung des Innengerätes.
Das Innengerät ist im Innenbereich
für Zwischendecken mit Euroraster-
Abmessungen konzipiert. Unsicht-
bar innerhalb der Zwischendecke
befindet sich die Kassette, sichtbar
ist lediglich die Abdeckung. Die
Bedienung erfolgt über eine Infrarot-
Fernbedienung.Das Innengerät
besteht aus einem Verdampfer in
Lamellenbauform, Verdampferventi-
lator, Regelung und Kondensatwan-
ne mit Kondensatpumpe.
Als Zubehör sind Bodenkonsolen,
Wandkonsolen, Kältemittelleitungen
und Winterregelung erhältlich.
Gerätebeschreibung
Transport und
Verpackung
Die Verbindung zwischen Innengerät und Außenteil wird mit
Kältemittelleitungen hergestellt.

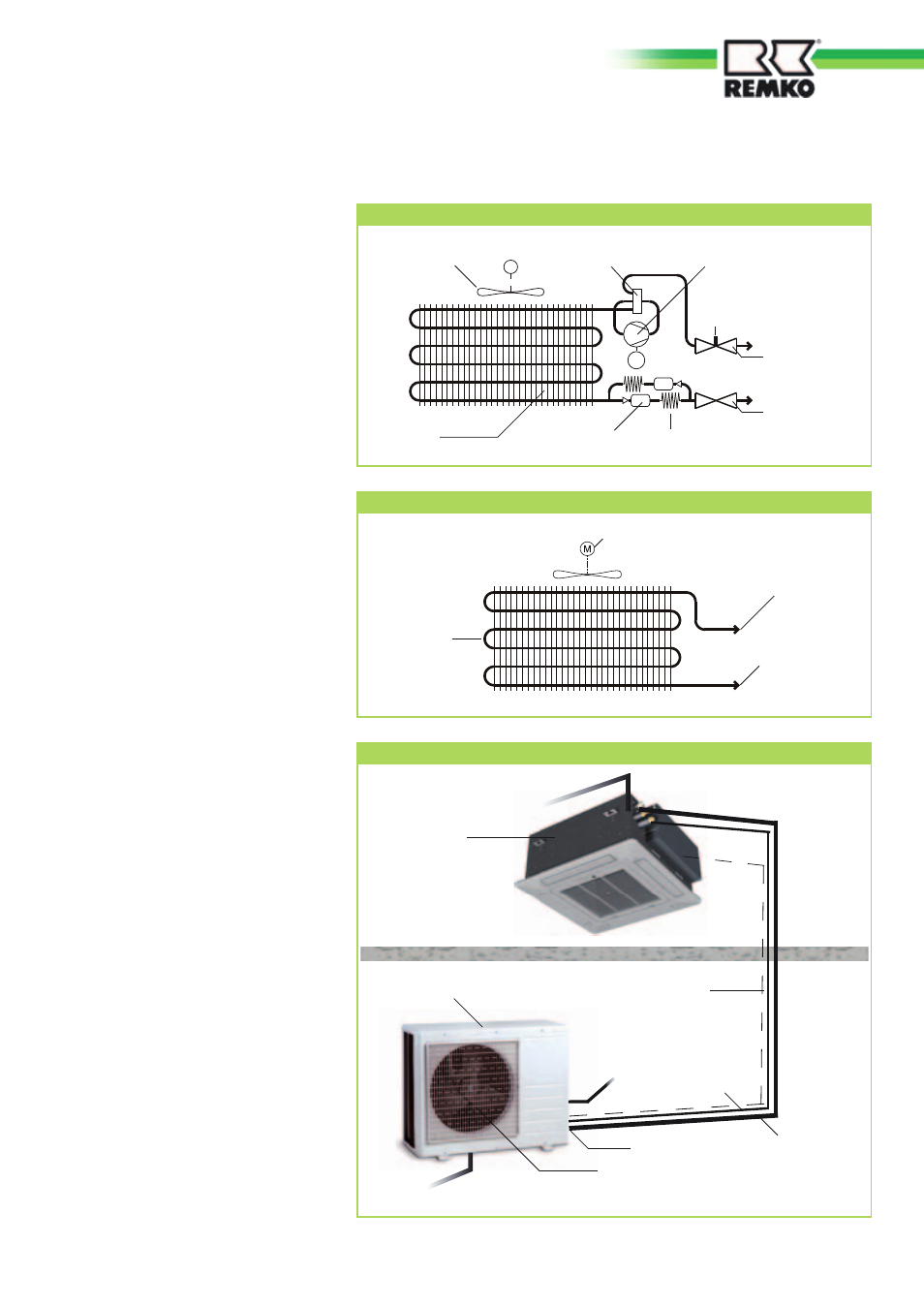

Schema Kältekreis Innengerät - Kühlen
Verdampferventilator
Anschluß Saugleitung
Anschluß Einspritzleitung
Verdampfer
Schema Kältekreis Außenteil
M
M
Verflüssigerventilator Umkehrventil
Verflüssiger Filtertrockner Drosselorgan ele. Exp. bzw.Kapillarrohr
Anschlußventil
Einspritzleitung
Anschlußventil
Saugleitung
Kompressor
Anschluß
Manometer
Außenteil
Systemaufbau
Absperrventil
Innengerät
Verflüssigerventilator
Außenbereich
Einspritzleitung
Saugleitung
Steuerleitung
Kondensatleitung Innenbereich
Kondensatleitung
Netzzuleitung
