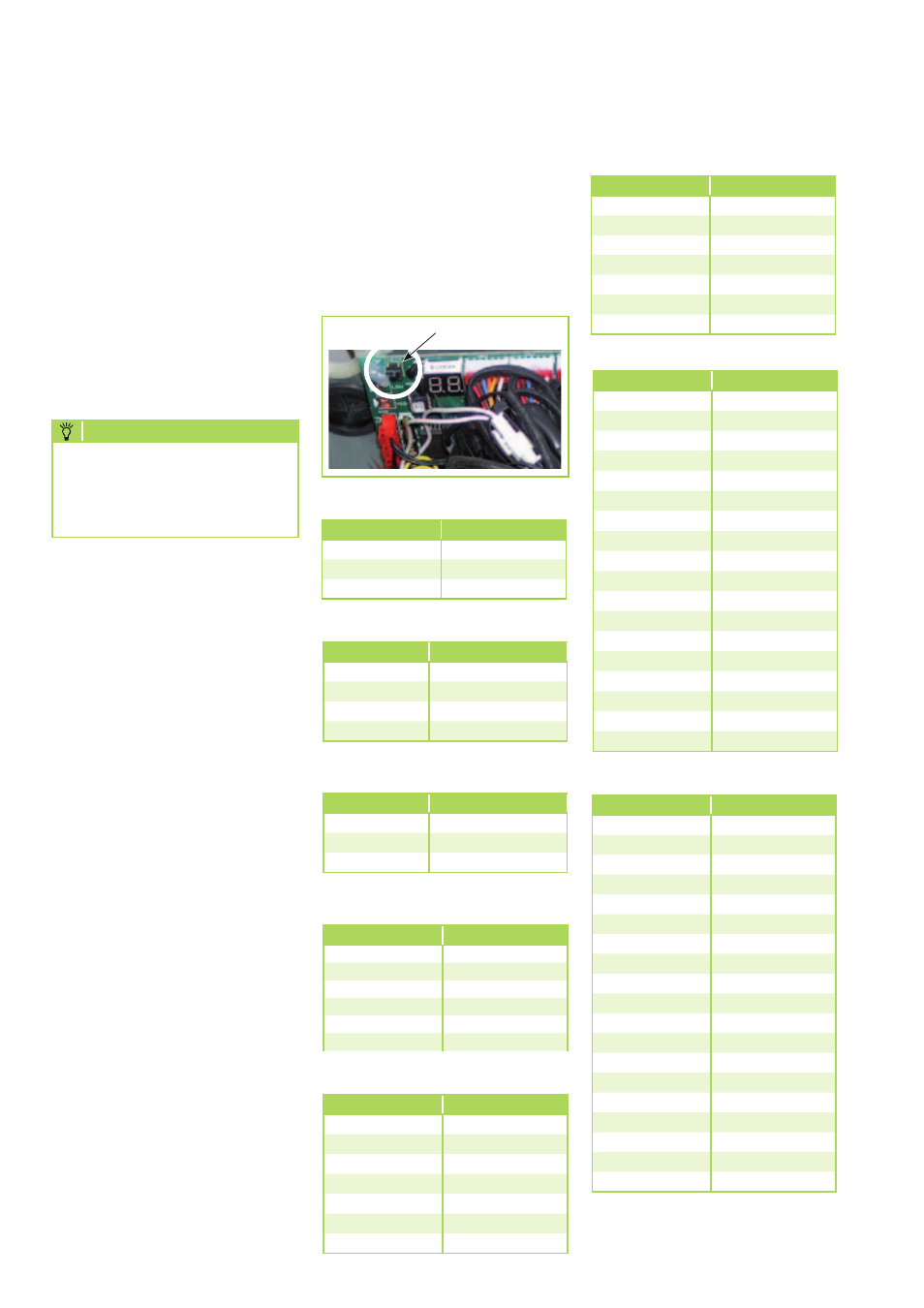

Funktionskontrolle und
Testlauf
Wärend des Betriebes der Anlage
können die Betriebsparameter am
Display im Außenteil abgefragt wer-
den (nur RVD 521 DC).
Folgende Parameter werden nachei-
nander angezeigt:
RVD 521 DC
- Frequenz des Kompressors
- Betriebsmodus
- Stufe Lüfter
- momentane Kälte.-/ Heizleistung
- Temperatur Sensor Verflüssiger
- Temperatur Sensor Heißgas
- Temperatur Sensor Lufteintritt
- Stromaufnahme Außenteil
- Öffnungsgrad des elektronischen
Expansionsventils nur RVD 521 DC
- Störcode
Zum Abfrage der Betriebsparameter
gehen Sie folgendermaßen vor:
1. Entfernen Sie den Deckel des-
Außenteils.
2. Schalten Sie alle Innenge-
räte ein und wählen Sie den
Kühlmodus sowie die höchste
Lüfterstufe.
Frequenzanzeige
Temperatur Sensor Lufteintritt
Temperatur Sensor Verflüssiger
Betriebsmodus
Betriebsmodus Lüfter
Kälte.- Heizleistung AT / IT
Display Frequenz (Hz)
30 30
-- Stand by
60 60
Display Mode AT
0 Aus
2 Kühlmodus
3 Heizmodus
4 Zwangskühlung
Display Mode Lüfter
0 Aus
1 kleine Drehzahl
2 hohe Drehzahl
Display Kühlleistung
1 2,0-2,5 kW
2 2,5-3,0 kW
3 3,0-3,8 kW
4 3,8-5,0 kW
5 5,0-5,5 kW
6 5,5-6,1 kW
Display Temperatur
10 35-40 °C
11 40-45 °C
12 45-50 °C
13 50-55 °C
14 55-60 °C
15 60-65 °C
16 65-70 °C
Display Temperatur
15 -7,5 °C
20 -5,0°C
25 -2,5°C
30 0°C
35 2,5°C
40 5,0°C
45 7,5°C
50 10,0°C
55 12,5°C
60 15,0°C
65 17,5°C
70 20,0°C
75 22,5°C
80 25,0°C
85 27,5°C
90 30,0°C
95 32,5°C
99 34,5°C
Stromaufnahme Außenteil
Display Stromaufnahme
44 6,0 A
46 6,2 A
54 7,4 A
55 7,6 A
58 7,8 A
62 8,0 A
66 8,6 A
67 8,8 A
68 9,0 A
70 9,2 A
72 9,5 A
76 10,0 A
78 10,2 A
80 10,4 A
82 10,6 A
84 11,0 A
88 11,6 A
92 12,0 A
94 12,2 A
Check-Knopf
Display
Am Display auf der Platine im
Außenteil können die Betriebspa-
rameter der Anlage in der obigen
Reihenfolge abgefragt werden.
Drücken Sie dazu den Check-
Knopf der sich auf der Platine im
AT neben dem Display befindet.
Temperatur Sensor Heißgas
Display Temperatur
10 35-40 °C
11 40-45 °C
12 45-50 °C
13 50-55 °C
14 55-60 °C
15 60-65 °C
16 65-70 °C
1. Prüfen Sie während des
Testlaufes alle zuvor beschrie-
benden Sicherheitseinrich-
tungen auf Funktion.
12. Tragen Sie die Meßdaten
in das Inbetriebnahme-
protokoll ein und weisen Sie
den Betreiber in die Anlage
ein.
13. Entfernen Sie das Manometer.
Achten Sie auf das Vorhan-
densein der Dichtungen in
den Verschlußkappen.
14. Montieren Sie alle demon-
tierten Teile
HINWEIS
Betätigen Sie den TEST-Knopf
auf der Platine im Außenteil.
So stellen Sie den Inverter auf
max. Kühlleistung.
REMKO RVD...DC
24
