Aufstellung im Gebäudeinneren
■
Sorgen Sie für eine ausrei-
chende Wärmeabfuhr, wenn
das Außenteil im Keller, auf
dem Dachboden, in Neben-
räumen oder Hallen aufgestellt
wird (Bild 5).
■
Installieren Sie einen zusätz-
lichen Ventilator, der über den
gleichen Luftvolumenstrom
des im Raum aufzustellenden
Außenteiles verfügt und der
eventuelle zusätzliche Druck-
verluste durch Luftkanäle
kompensieren kann (Bild 5).
■
Gewährleisten Sie eine konti-
nuierlich ungehinderte Luft-
zufuhr von außen, möglichst
durch gegenüberliegende,
ausreichend große Luft-
öffnungen (Bild 5).
■
Halten Sie die statischen und
sonstige bautechnische Vor-
schriften und Bedingungen
bezüglich des Gebäudes ein
und sehen Sie ggf. eine
Schalldämmung vor.
Mindestfreiräume
Warmluft
Kalte
Frischluft
Licht-
schacht
Außenteil
Warmluft
Licht-
schacht
zusätzlicher
Ventilator

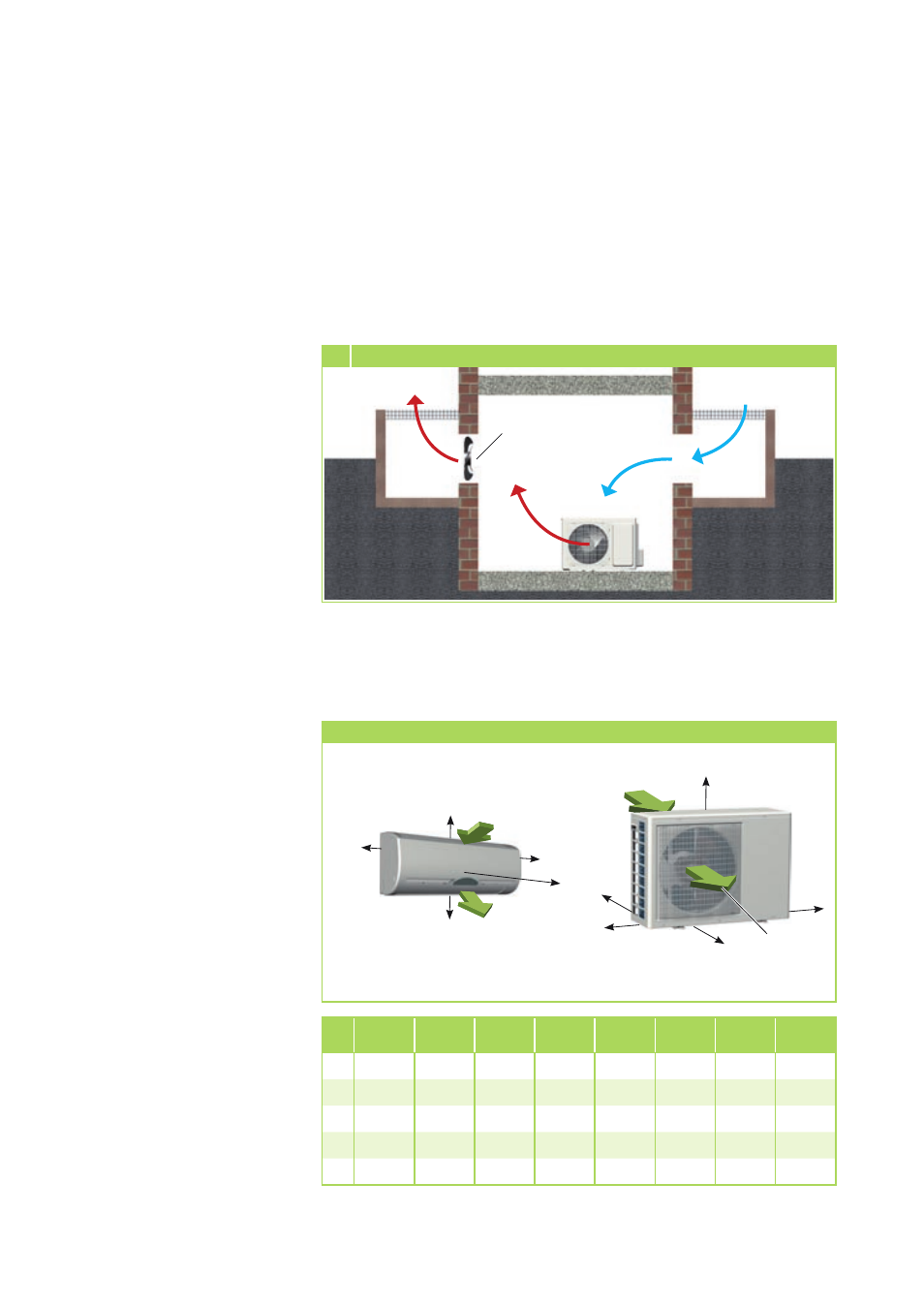

5 Aufstellung im Gebäudeinneren
Lufteintritt
Luftaustritt
Alle Angaben in mm
Mindestfreiräume
In der nebenstehenden Abbildung
sind die Mindestfreiräume für
einen störungsfreien Betrieb der
Geräte angegeben.
Diese Schutzzonen dienen zum
ungehinderten Luftein- und
austritt, um ausreichenden Platz
für Wartung und Reparaturen zu
gewährleisten und zum Schutz des
Gerätes vor Beschädigungen.
Lufteintritt
Luftaustritt
E
D C
A
B
RM
226 AT
RM
235 AT
RM
252 AT
RM
268 AT
RM
326 AT
RM
335 AT
RM
426 AT
RM
435 AT
A 200 mm 200 mm 200 mm 200 mm 200 mm 200 mm 200 mm 200 mm
B 1300 mm 1300 mm 1500 mm 1500 mm 1500 mm 1500 mm 1500 mm 1500 mm
C 500 mm 500 mm 600 mm 600 mm 600 mm 600 mm 600 mm 600 mm
D 150 mm 150 mm 150 mm 150 mm 150 mm 150 mm 150 mm 150 mm
E 500 mm 500 mm 500 mm 500 mm 500 mm 500 mm 500 mm 500 mm
