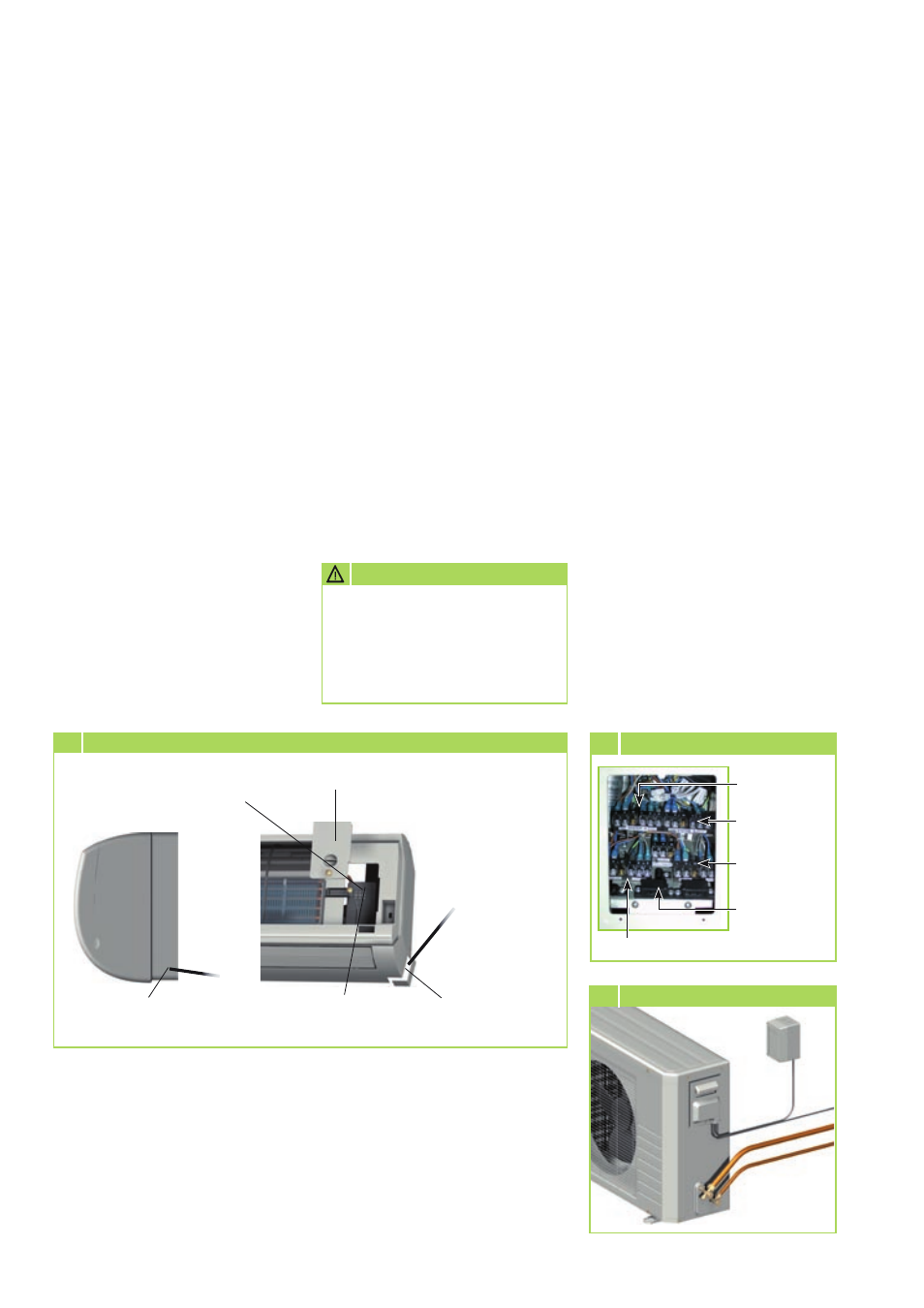

Anschluß des Innengerätes
Führen Sie den Anschluß folgen-
dermaßen durch:
1. Öffnen Sie das Lufteintrittsitter.
2. Lösen Sie die Abdeckung auf
der rechten Seite und unten
rechts an der hinteren Seite
(Bild 12)
.
3. Verbinden Sie das Gerät mit der
Steuerleitung vom Außenteil.
Siehe Elektrisches Anschluß-
schema.
4. Bauen Sie das Gerät wieder
zusammen.
Anschluß des Außenteiles
Zum Anschluß der Leitung gehen
Sie folgendermaßen vor:
1. Entfernen Sie den sich beim
Anschluß befindlichen Geräte-
deckel.
2. Wählen Sie den Querschnitt
der Anschlußleitung gemäß den
Vorschriften aus.
3. Führen Sie die beiden Leitungen
durch die Kantenschutzringe
des feststehenden Anschluß-
bleches.
4. Klemmen Sie die Leitungen ge-
mäß des Anschlußschemas an.
5. Verankern Sie die Leitung in der
Zugentlastung und bauen Sie
das Gerät wieder zusammen.
(Bild 13)
.
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.
ACHTUNG
13 Anschluß des Außenteiles
■
Kennzeichnen Sie die elek-
trische Steuerleitung und die
dazugehörigen Kältemittellei-
tungen jedes Innengerätes mit
dem gleichen Buchstaben
(A bis D).
Schließen Sie die Leitungen nur
an Anschlüssen an, die mit dem
gleichen Buchstaben gekenn-
zeichnet sind.
Eine Verwechslung der Zuord-
nung von Steuer- und Kältemit-
telleitungen kann fatale Folgen
wie Kompressorschäden haben!
Klemmleiste
Steuerleitung Abdeckung
Steuerleitung
vom Außenteil
Klemmleiste
Spannungsversorgung
vom Außenteil
12 Anschluß des Innengerätes
Klemmleiste
Spannungsversorgung
vom Außenteil
Steuerleitung und
Spannungsversorgung
vom Außenteil
REMKO RM
22
13 Anschluß der Leitung
Steuerleitung Innengerät C
Steuerleitung
Innengerät B
Steuerleitung
Innengerät D
Zug-
entlastungen
Steuerleitung
Innengerät B
