Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei Anlieferung und
vermerken eventuelle Schäden oder
fehlende Teile auf dem Lieferschein
und informieren Sie den Spediteur
und Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Transport und
Verpackung
RM
226 IT
RM
235 IT
RM
252 IT
RM
268 IT
RM
326 IT
2,6
RM
326 IT
3,6
RM
335 IT
RM
426 IT
RM
435 IT
RM 226 AT
••
RM 235 AT
••
RM 252 AT
••
RM 268 AT
••
RM 326 AT
•• • 1)
RM 335 AT
•••
RM 426 AT ••••
RM 435 AT
••••
Lieferumfang
1) 2 Innengeräte RM 326 IT mit 2,6 kW und 1 Innengerät RM 326 IT mit 3,5 kW Kühlleistung
5
Gerätebeschreibung
Die Raumklimageräte
RM 228-435 verfügen über ein
REMKO RM...AT Außenteil sowie
über zwei, drei oder vier Innenge-
räte RM...IT.
Das Außenteil dient im Kühlbetrieb
zur Abgabe der vom Innengerät
aus dem zu kühlenden Raum
entnommenen Wärme an die
Außenluft. Das Außenteil ist im
Außenbereich oder unter Beach-
tung bestimmter Erfordernisse in
Innenbereichen montierbar. Das
Innengerät ist im Innenbereich für
den oberen Wandbereich konzi-
piert. Die Bedienung erfolgt über
eine Infrarot-Fernbedienung.
Das Außenteil besteht aus zwei
(Kreis A,B), drei (Kreis A,B,C) oder
vier (Kreis A,B,C,D) Kältekreisen
mit jeweils einem Kompressor,
Verflüssiger in Lamellenbauform,
Drosselorgan und ein bzw. zwei
Verflüssigerventilatoren.
Die Ansteuerung der einzelnen
Kältekreise des Außenteiles erfolgt
über die Regelung der Innen-
geräte.
Das Innengerät besteht aus
Verdampfer in Lamellenbauweise,
Verdampferventilator, Regelung
und Kondensatwanne.
Als Zubehör sind Winterrege-
lungen, Bodenkonsolen, Wand-
konsolen, Kältemittelleitungen und
Kondensatpumpen erhältlich.

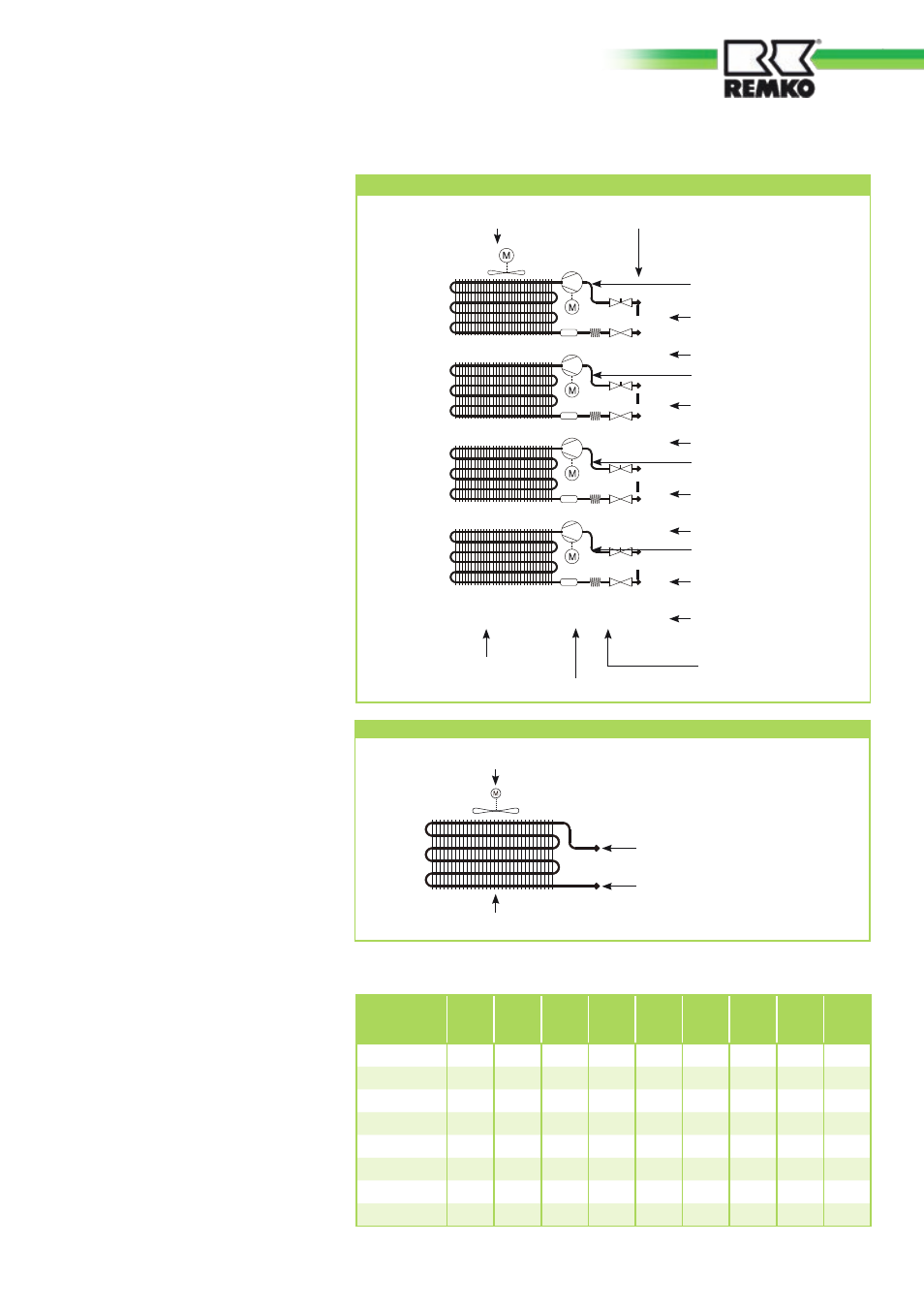

Schema Kältekreis Innengerät
Verdampferventilator
Verdampfer
Anschluß Saugleitung
Anschluß Einspritzleitung
Anschluß Manometer
Schema Kältekreis Außenteil
Kompressor A
Anschlußventil
Saugleitung A
Anschlußventil
Einspritzleitung A
Kompressor B
Anschlußventil
Saugleitung B
Anschlußventil
Einspritzleitung B
Kompressor C
Anschlußventil
Saugleitung C
Anschlußventil
Einspritzleitung C
Kompressor D
Anschlußventil
Saugleitung D
Anschlußventil
Einspritzleitung D
Verflüssigerventilator
Verflüssiger 1-4
Filtertrockner 1-4
Drosselorgan
Kapillarrohr 1-4
