Geräteinstallation
Wandmontage
Das Gerät wird über die Wand-
halterung, unter Beachtung der
im oberen Bereich befindlichen
Luftaustrittsseite, befestigt.
Installation
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
Anschlußvarianten
Die folgenden Anschlußvarianten
für die Kältemittel-, Kondensat-
und Steuerleitungen können
genutzt werden.
Deckenmontage
Das Gerät wird unter Beachtung
der im vorderen Bereich befind-
lichen Luftaustrittsseite, über
die integrierte Deckenhalterung
befestigt.

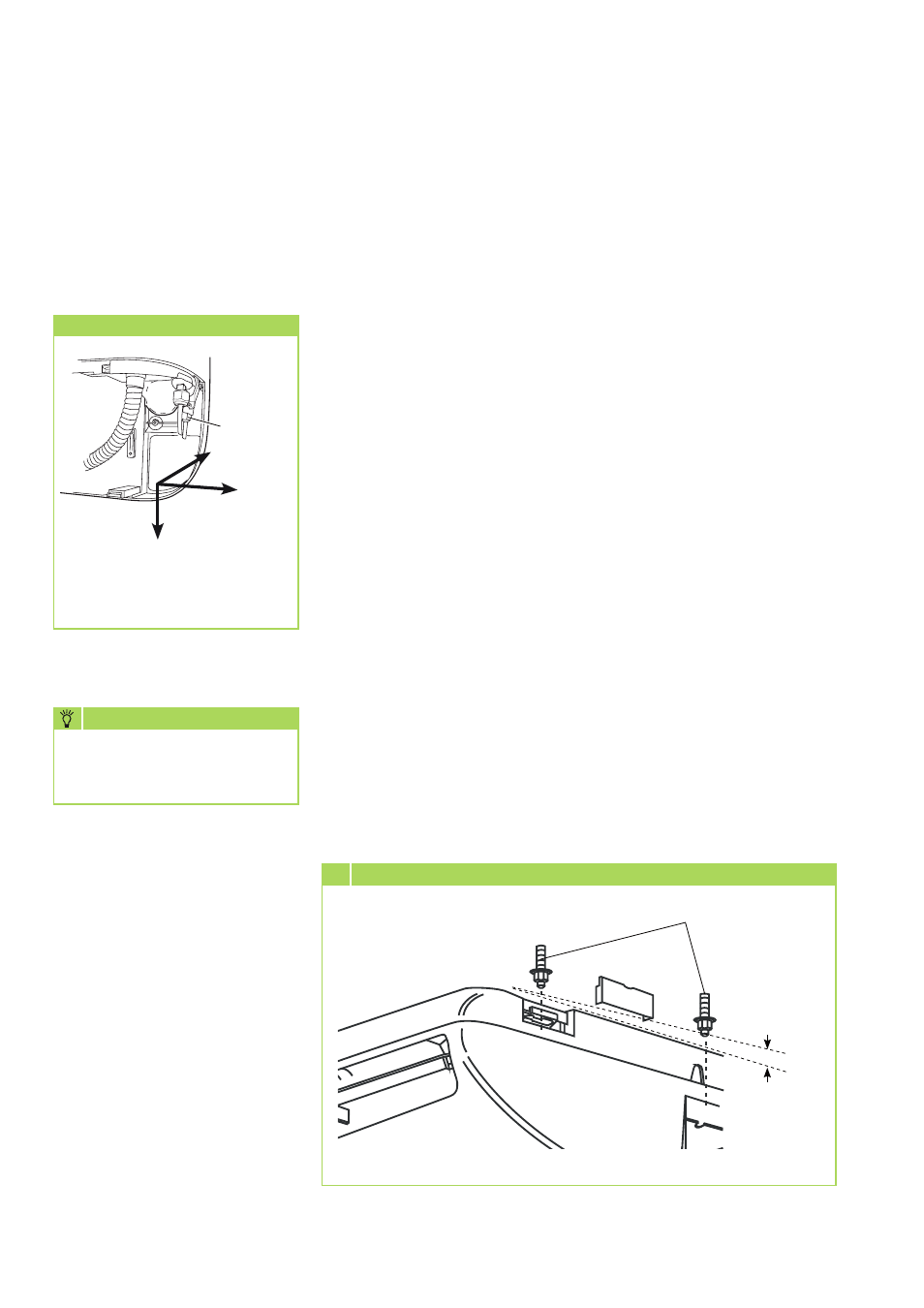

4 Deckenmontage
1
2
3
Anschlußvarianten
Kältemittel-
leitungen
1 Abgang auf der Wand rechts
2 Abgang durch die Wand rechts
3 Abgang auf der Wand unten
Installationsvorbereitung
Demontage des Lufteintrittsgitters
1. Klappen Sie das Lufteintrittsgit-
ter nach vorne.
2. Entfernen Sie die mittlere
Gitterhalterung, indem die bei-
den Stege aus der Befestigung
gelöst werden.
3. Lösen Sie die seitlichen Befesti-
gungsschrauben und entfernen
Sie das Gitter.
4. Nach erfolgter Montage sind
alle demontierten Teile wieder
zu montieren.
1. Markieren Sie gemäß den Ab-
messungen der Wandhalterung
die Befestigungspunkte an sta-
tisch zulässigen Bauwerksteilen.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Hängen Sie das Gerät auf die
zuvor montierte Halterung.
3. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
4. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
1. Markieren Sie gemäß den
Abmessungen der Deckenbefe-
stigung die Befestigungspunkte
an statisch zulässigen Bau-
werksteilen.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Hängen Sie das Gerät in die vier
zuvor montierten Schrauben/
Gewindestangen ein.
4. Montieren Sie das Gerät so, daß
das Gerät im Anschlußbereich
(Lufteintritt) 5 mm niedriger als
auf der Luftaustrittsseite befe-
stigt wird!
5. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
5
Alle Angaben in mm
Gewindestangen
Mindestabstand
