RXT 350 bis RXT 680

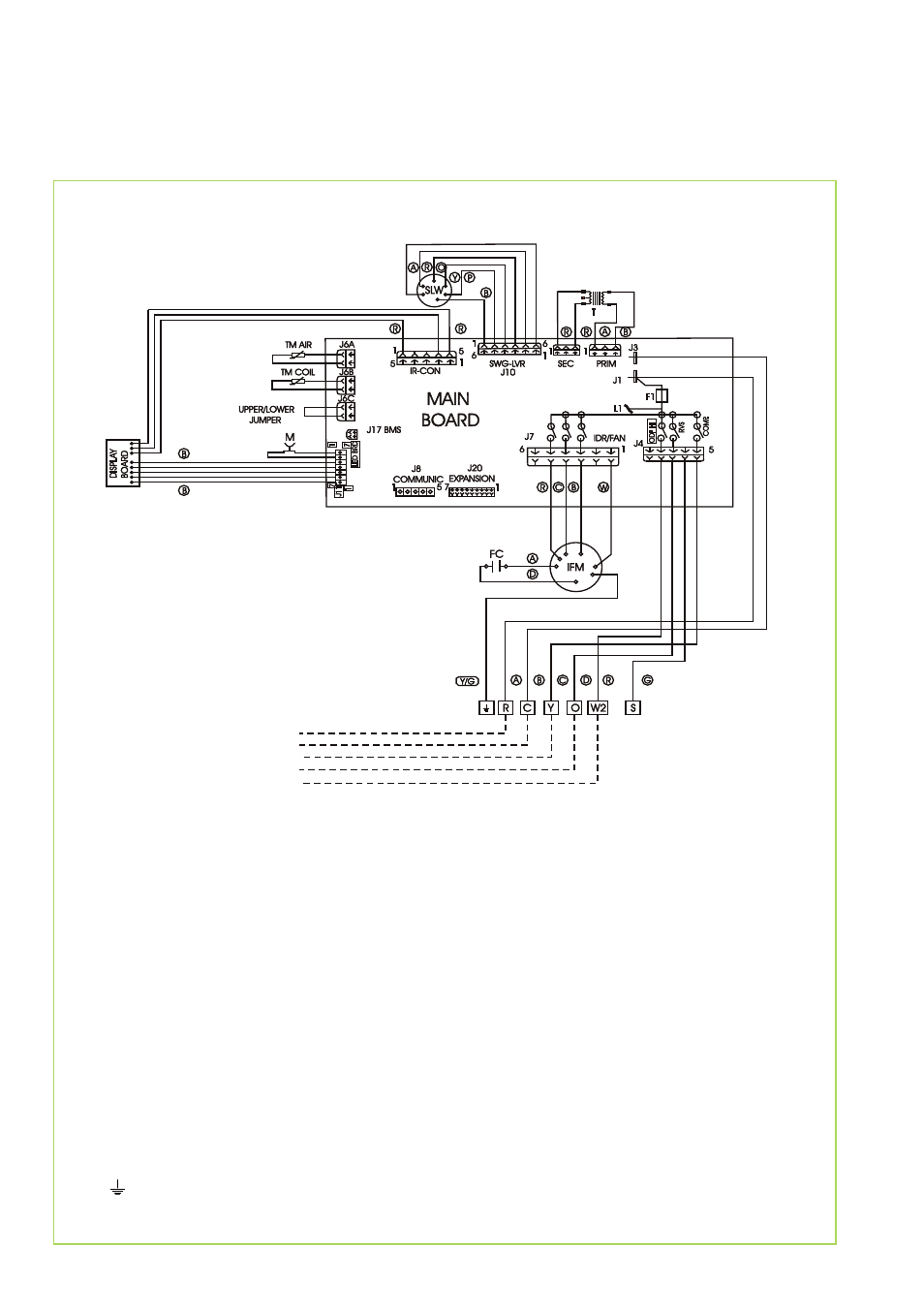

Elektrisches Schaltschema
Zum Außenteil
Farbkennzeichnung
A
= Braun
B = Blau
C = Schwarz
Y = Gelb
O = Orange
P = Rosa
R = Rot
W = Weiß
Y/G = Gelb/Grün
Legende
FC
= Kondensator Ventilatormotor
IFM = Ventilatormotor, Innengerät
SLM = Swingmotor
T
= Transformator
TM = Temperatur Sensor
M = Manueller Reset
Y = Kompressor
O = Umkehrventil Außenteil
W2 = Ventilator, Außenteil
S = Abtausignal
R = Außenleiter
C = Neutralleiter
= Schutzleiter
Außenleiter
Neutralleiter
Steuerleiter Kompressor
Steuerleiter Umkehrventil
Steuerleiter Ventilator AT
