Es dürfen nur Werkzeuge und
Komponenten zur Verwendung
kommen, die für den Einsatz
im Kältebereich zugelassen
sind.
HINWEIS

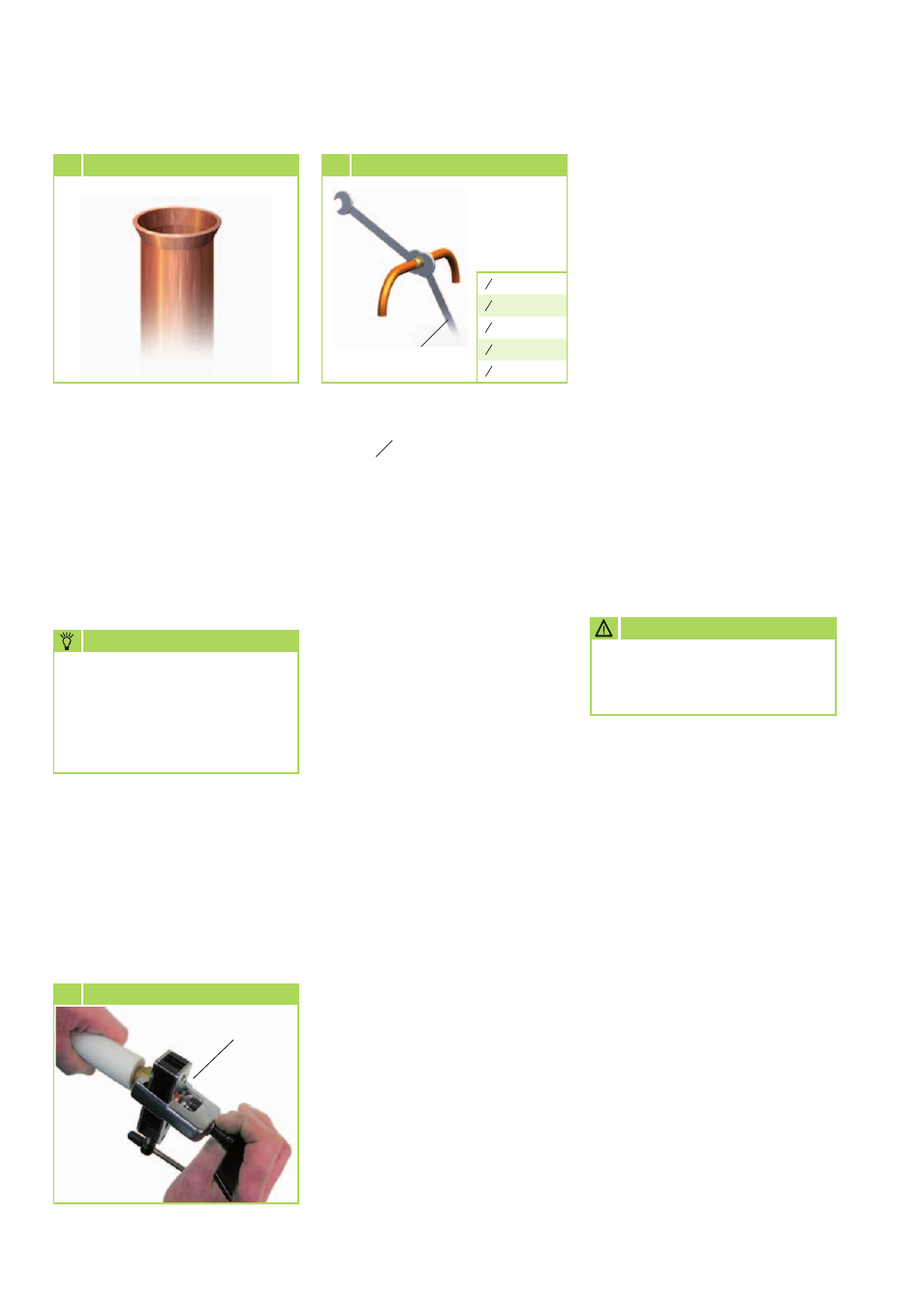

Bördelwerkzeug
7 Bördeln der Kältemittelleitung
8 Korrekte Bördelform
Festziehen 1. Maulschlüssel
Gegenhalten
2. Maulschlüssel
9 Verschraubungen anziehen
Anzugs-
drehmoment:
1 4 “ 15-20 Nm
3 8 “ 33-40 Nm
1 2 “ 50-60 Nm
5 8 “ 65-75 Nm
3 4 “ 95-105 Nm
ausreichende Befestigung und
treffen Sie ggf. Maßnahmen zur
Ölrückführung!
10. Beachten Sie bei der Montage
die Biegeradien der Kältemit-
telleitungen und biegen Sie nie
eine Stelle des Rohres zweimal.
Versprödung und Rißgefahr
können die Folge sein.
11. Installieren Sie das Außenteil
mit der Wand- bzw. Boden-
konsole an statisch zulässige
Gebäudeteile (Installationsan-
weisungen der Konsolen beach-
ten).
Zusätzliche Hinweise zur
Installation
■
Bei der Kombination des
Außenteiles mit einigen Innen-
geräten kann der Anschluß der
Kältemittelleitungen differie-
ren. Montieren Sie dann die im
Lieferumfang des Innengerätes
befindlichen Reduzier- bzw.
Erweiterungsverschraubungen
an das Innengerät.
■
Ist die einfache Länge der Ver-
bindungsleitung länger als
5 m, so ist bei der Erstinbetrieb-
nahme der Anlage Kältemittel
hinzuzufügen. (Siehe Kapitel
„Kältemittel hinzufügen“).
12. Stellen Sie sicher, daß kein Kör-
perschall auf Teile des Gebäu-
des übertragen wird. Körper-
schallübertragungen werden
durch Schwingungsdämpfer
reduziert!
13. Bearbeiten Sie die Kältemittel-
leitung im Bereich des Außen-
teiles, wie vorab beschrieben.
Es muß ein Vakuum von
min. 20 mbar abs. erzeugt
werden!
ACHTUNG
Die Dauer der Vakuumerzeugung
richtet sich nach dem Rohr-
leitungsvolumen des Innengerätes
und der Länge der Kältemittel-
leitungen, der Vorgang beträgt
jedoch mindestens 60 Minuten.
Sind Fremdgase und Feuchtigkeit
vollständig aus dem System ent-
fernt worden, werden die Ventile
der Manometerstation geschlossen
und die Ventile des Außenteiles,
wie in Kapitel „Inbetriebnahme“
beschrieben, geöffnet.
Dichtigkeitskontrolle
Sind alle Verbindungen herge-
stellt, wird die Manometerstation
wie folgt an den entsprechenden
Schraderventilanschlüssen ange-
schlossen, sofern vorhanden:
rot = kleines Ventil
= Einspritzdruck
blau = großes Ventil
= Saugdruck
Kondensatanschluss
Auf Grund der Taupunktunter-
schreitung am Verdampfer kommt
es während des Kühlbetriebes
zur Kondensatbildung.
Unterhalb des Registers befindet
sich eine Auffangwanne, die mit
einem Ablauf verbunden werden
muß.
Nach erfolgtem Anschluß wird die
Dichtigkeitsprüfung mit getrock-
netem Stickstoff durchgeführt.
Zur Dichtigkeitskontrolle werden
die hergestellten Verbindungen
mit Lecksuchspray besprüht. Sind
Blasen sichtbar, ist die Verbindung
nicht korrekt ausgeführt. Ziehen
Sie dann die Verschraubung fester
an oder erstellen Sie ggf. eine neue
Bördelung.
Nach erfolgreicher Dichtigkeits-
prüfung wird der Überdruck aus
den Kältemittelleitungen entfernt
und eine Vakuumpumpe mit einem
absoluten Endpartialdruck von
min. 10 mbar in Betrieb gesetzt,
um einen luftleeren Raum in den
Leitungen zu schaffen. Zusätzlich
wird so vorhandene Feuchtigkeit
aus den Leitungen entfernt.
