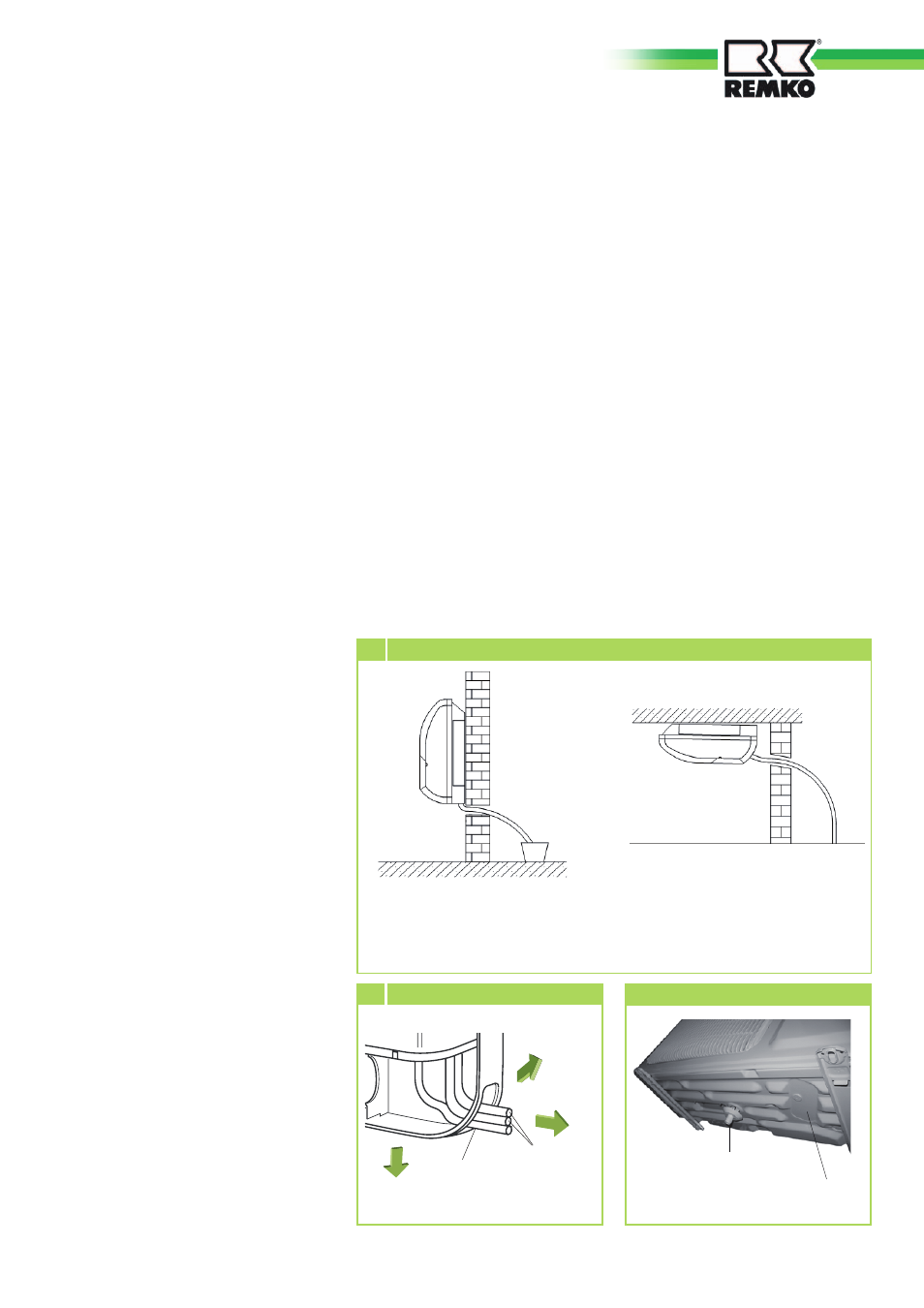

10 Gefälle der Kondensatleitung
Wandmontage:
Der Kondensatschlauch wird unten
oder hinten aus dem Innengerät
herausgeführt Deckenmontage:
Der Kondensatschlauch wird durch die
ovale Gehäuseöffnung in Gitternähe,
aus dem Gerät herausgeführt
11 Kondensatablauf Wandmontage
Kältemittelleitung
Kondensatablauf
Wandmontage
1. Verwenden Sie den seitlichen,
unteren oder hinteren Abgang
(Bild 11)
.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses
und schließen Sie die Konden-
satleitung an den Konden-
satschlauch an.
Installationsort
Kondensatanschluß Außenteil
Kondensatwanne des
Außenteiles
Kondensatanschluß
Deckenmontage
Das Gerät wird unter Beachtung
der im vorderen Bereich befind-
lichen Luftaustrittsseite, über die
Deckenhalterung befestigt.
1. Markieren Sie gemäß den
Abmessungen der Deckenbefe-
stigung die Befestigungspunkte
an statisch zulässigen Bauwerk-
steilen.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Hängen Sie das Gerät in die
zuvor montierten Halteschiene
ein.
4. Montieren Sie das Gerät so, daß
das Gerät im Anschlußbereich
(Lufteintritt) 5 mm niedriger als
auf der Luftaustrittsseite befe-
stigt wird!
5. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
■
Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
mind. 2 % zu verlegen
(Bild 10)
. Gegebenenfalls sehen
Sie eine dampfdiffusionsdichte
Isolation vor.
■
Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■
Bei einem Gerätebetrieb unter
4 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ebenfalls ist die untere Gehäu-
severkleidung bauseitig frostfrei
zu halten, um ein permanentes
Ablaufen des Kondensates zu
gewährleisten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung muß
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
Gesicherte Ableitung bei
Undichtigkeiten
Regionale Vorschriften oder Ge-
setze des Umweltschutzes, z.B.
Wasserhaushaltgesetzes (WHG),
können zur Vorbeugung von
unkontrollierten Ableitungen im
Falle einer Undichtigkeit geeignete
Vorkehrungen erfordern, um aus-
Kondensatanschluss und
gesicherte Ableitung
Kondensatsanschluss
Auf Grund der Taupunktunter-
schreitung am Lamellenverflüssiger
kommt es während des Heizbetrie-
bes
zur Kondensatbildung.
Unter dem Gerät sollte eine Kon-
densatwanne montiert werden, die
das anfallende Kondensat ableiten
kann.
tretendes Kältemaschinenöl oder
Medium mit Gefahrenpotential
einer sicheren Entsorgung
zuzuführen.
