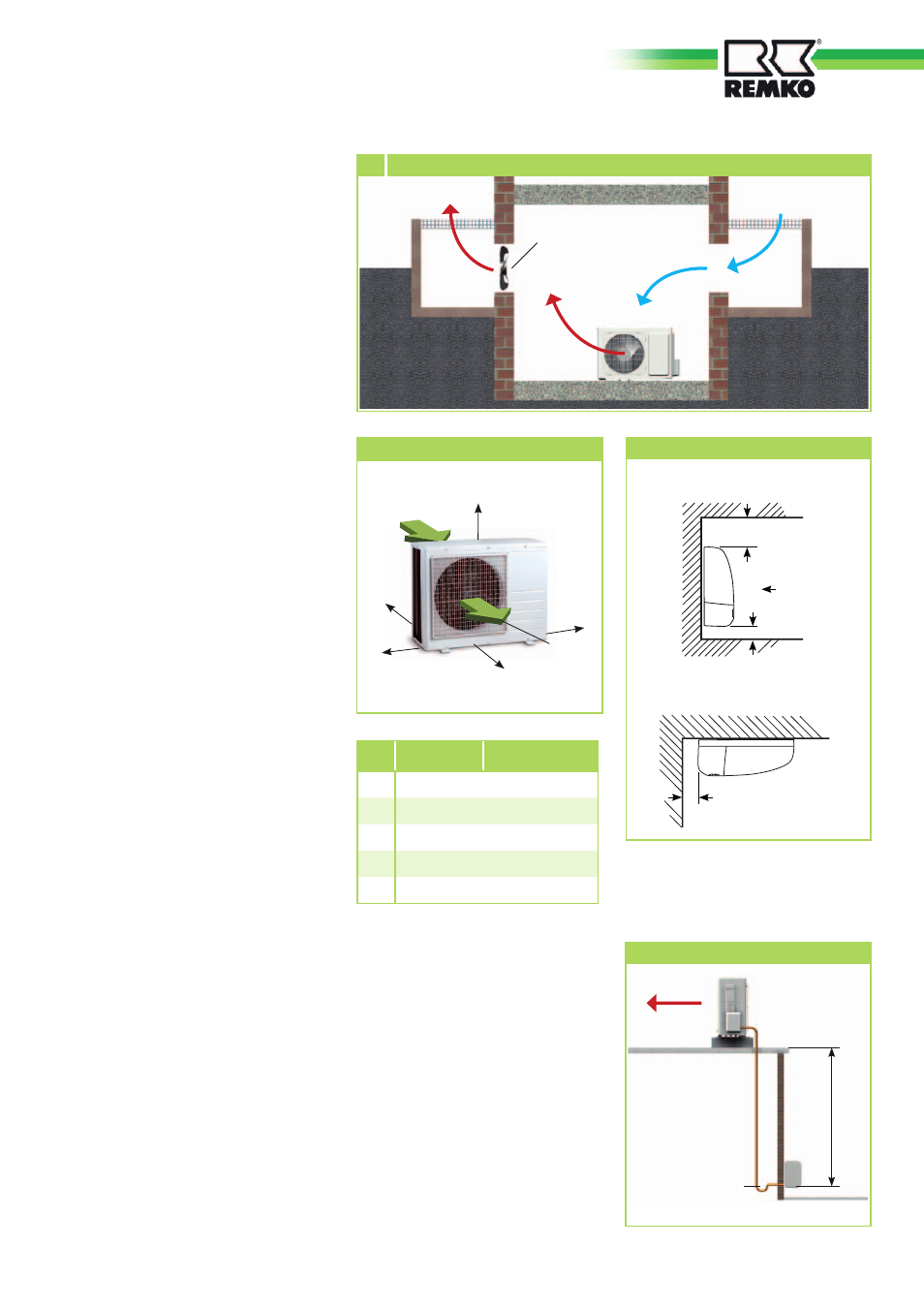

Aufstellung im Gebäudeinneren
■
Sorgen Sie für eine ausrei-
chende Wärmeabfuhr, wenn
das Außenteil im Keller, auf
dem Dachboden, in Neben-
räumen oder Hallen aufgestellt
wird (Bild 4).
■
Installieren Sie einen zusätz-
lichen Ventilator, der über den
gleichen Luftvolumenstrom
des im Raum aufzustellenden
Außenteiles verfügt und der
eventuelle zusätzliche Druck-
verluste durch Luftkanäle
kompensieren kann (Bild 4).#
■
Gewährleisten Sie eine konti-
nuierlich ungehinderte Luft-
zufuhr von außen, möglichst
durch gegenüberliegende,
ausreichend große Luft-
öffnungen (Bild 4).
■
Halten Sie die statischen und
sonstige bautechnische Vor-
schriften und Bedingungen
bezüglich des Gebäudes ein
und sehen Sie ggf. eine
Schalldämmung vor.
Mindestfreiräume
Die Mindestfreiräume sind zum
einen für Wartungs- und Repara-
turarbeiten und zum anderen für
die optimale Luftverteilung vorzu-
sehen.
RXT 351DC
AT
RVT 521-
1401DC AT
A 300 mm
B 2000 mm
C 600 mm
D 200 mm
E 400 mm
Warmluft
Kalte
Frischluft
Licht-
schacht
Außenteil
Warmluft
Licht-
schacht
zusätzlicher
Ventilator
4 Aufstellung im Gebäudeinneren
Mindestfreiräume
Alle Angaben in mm
E
C
B
A
D
Lufteintritt
Luftaustritt
Ölrückführungsmaßnahmen
Wird das Außenteil auf einem
höheren Niveau als das Innengerät
angeordnet, sind geeignete
Ölrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende
Meter zu installieren ist.
Ölrückführungsmaßnahmen
Außenteil
Ölhebebogen in
der Saugleitung
zum Außenteil
1 x je 5
steigende Meter
Radius:
min. 50 mm
max. s. S.51
Innengerät
Mindestfreiräume
800
50
50
Wandmontage
Deckenmontage
700
