Seite 22
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
Elektrischer Anschluss
Bei den Geräten RXT 351-1401DC
ist eine Netzzuleitung als Span-
nungsversorgung am Außenteil
und eine Steuerleitung zum In-
nenteil zu installieren und entspre-
chend abzusichern.
HINWEIS
Wir empfehlen die Steuer-
leitungen als abgeschirmtes
Kabel auszuführen.
Anschluss des Innengerätes
Bei dem Gerät ist eine sechsadrige
Steuerleitung vom Innengerät zum
Außenteil erforderlich.
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Außenteils zu
installieren.
■
Die Spannungsversorgung er-
folgt am Außenteil, das Innen-
gerät wird über die Steuerlei-
tung vom Außenteil zum
Innengerät versorgt.
■
Die Klemmleisten der Anschlüs-
se befinden sich auf der Innen-
seite des Gerätes.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist ggf.
bei der Verwendung des Ab-
schaltkontaktes der Pumpe ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.
Führen Sie den Anschluss folgen-
dermaßen durch:
1. Die Anschlussklemmleiste befin-
det sich auf der rechten Innen-
seite des Gerätes (Bild 12).
2. Verbinden Sie das Gerät mit
Steuerleitung vom Außenteil.
Siehe Kapitel „Elektrisches An-
schlussschema“.
3. Bauen Sie das Gerät wieder
zusammen.
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.
!
ACHTUNG

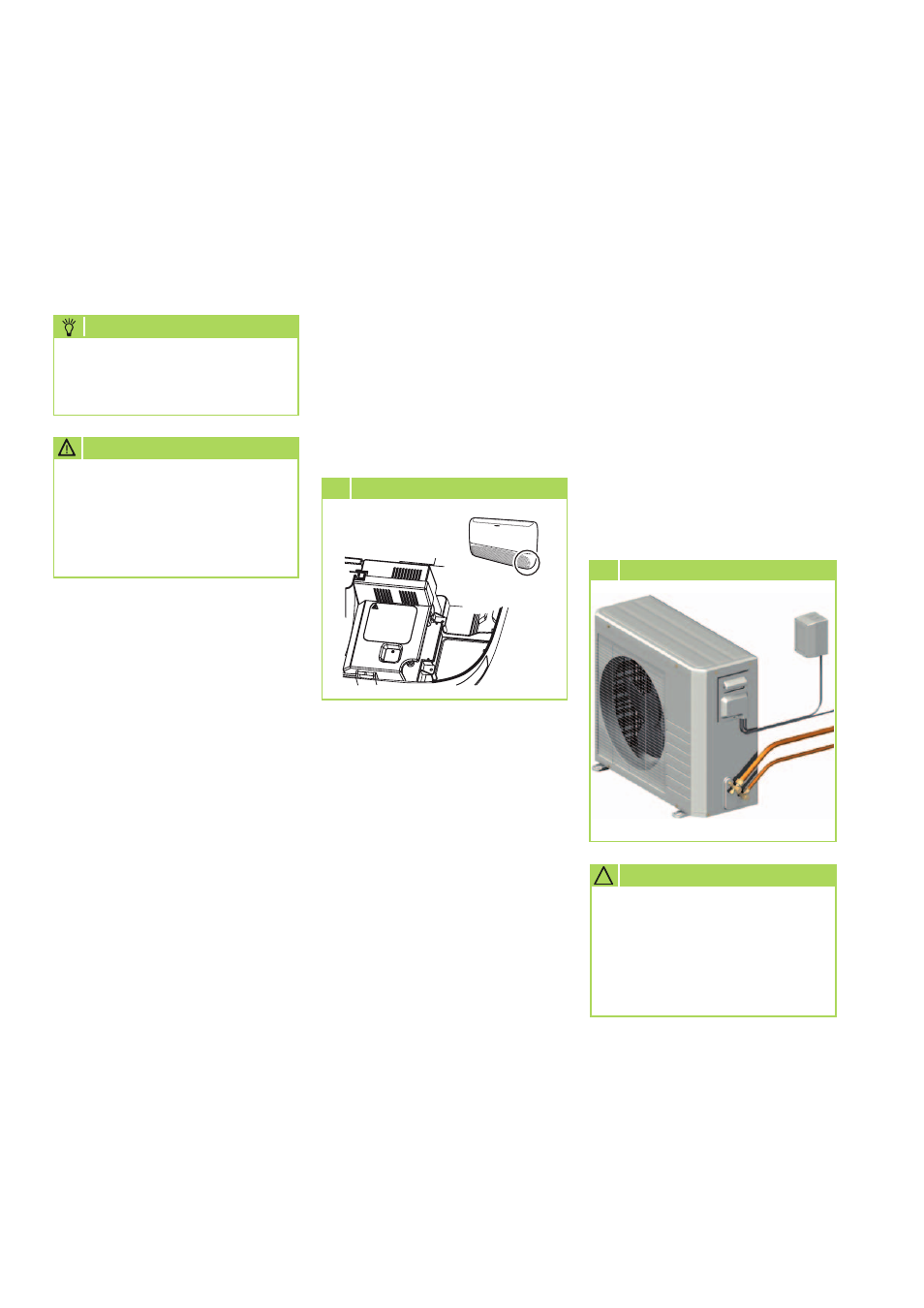

12
Anschluss des Innengerätes
13
Anschluß des Außenteiles
Anschluss des Außenteils
Zum Anschluss der Leitung gehen
Sie folgendermaßen vor:
1. Entfernen Sie die Abdeckung an
der Seitenwand.
2. Wählen Sie den Querschnitt der
Anschlussleitung gemäß den
gültigen Vorschriften aus.
3. Klemmen Sie die Leitungen ge-
mäß des Anschlussschemas an.
4. Verankern Sie die Leitung in der
Zugentlastung und bauen Sie
das Gerät wieder zusammen.
