Zur Installation der Gesamt-
anlage sind die Betriebsan-
leitungen des Innengerätes und
des Außenteiles zu beachten.
■
Bringen Sie das Gerät in der
Originalverpackung so nah
wie möglich an den
Montageort. Sie vermeiden
so Transportschäden.
■
Kontrollieren Sie den Verpa-
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertrags-
partner und der Spedition.
■
Heben Sie das Gerät an den
Ecken und nicht an den
Kältemittel- oder
Kondensatanschlüssen an.
■
Die Kältemittelleitungen
(Einspritz- und Saugleitung),
Ventile und die Verbindungen
sind dampfdiffusionsdicht
zu isolieren. Gegebenfalls ist
auch die Kondensatleitung
zu isolieren.
■
Wählen Sie einen Montageort,
der einen freien Lufteintritt und
-austritt gewährleistet. (Siehe
Abschnitt „Mindestfreiräume“).
■
Installieren Sie das Gerät nicht
in unmittelbarer Nähe von
Geräten mit intensiver Wärme-
strahlung (Die Montage in der
Nähe von Wärmestrahlungen
reduziert die Geräteleistung).
■
Öffnen Sie die Absperrventile
der Kältemittelleitungen erst
nach Beendigung der
kompletten Installation.
■
Schotten Sie offene Kälte-
mittelleitungen gegen den
Eintritt von Feuchtigkeit
durch geeignete Kappen,
bzw. Klebebänder ab und
knicken oder drücken Sie nie
die Kältemittelleitungen ein.
■
Verwenden Sie ausschließlich
die im Lieferumfang
enthaltenen Überwurfmuttern
der Kältemittelleitungen und
entfernen diese erst kurz vor
dem Verbinden mit den
Kältemittelleitungen.
■
Führen Sie alle elektrischen
Anschlüsse nach den gültigen
DIN- und VDE Bestimmungen
durch.
■
Befestigen Sie elektrische
Leitungen stets ordnungsgemäß
in den Elektroklemmen.
Es könnte sonst zu Bränden
kommen.
Montagematerial
Das Innengerät wird mittels 4
bauseitig zu stellenden Schrauben
über eine Wandhalterung an der
Wand befestigt. Bei der Decken-
montage sind 4 Schlüsselkopf-
schrauben oder Gewindestangen
erforderlich.
Wahl des Installationsortes
Das Innengerät ist für eine waa-
gerechte Wandmontage unterhalb
von Fenstern konzipiert. Es ist
aber auch im oberen Wandbereich
(max. 1,25 m Oberkante Fuß-
boden) einsetzbar. Das Gerät ist
ebenfalls für eine waagerechte
Deckenmontage konzipiert. Hier-
bei ist besonders die Kondensat-
abführung zu beachten.
Wichtige Hinweise
vor der Installation
Installation
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS

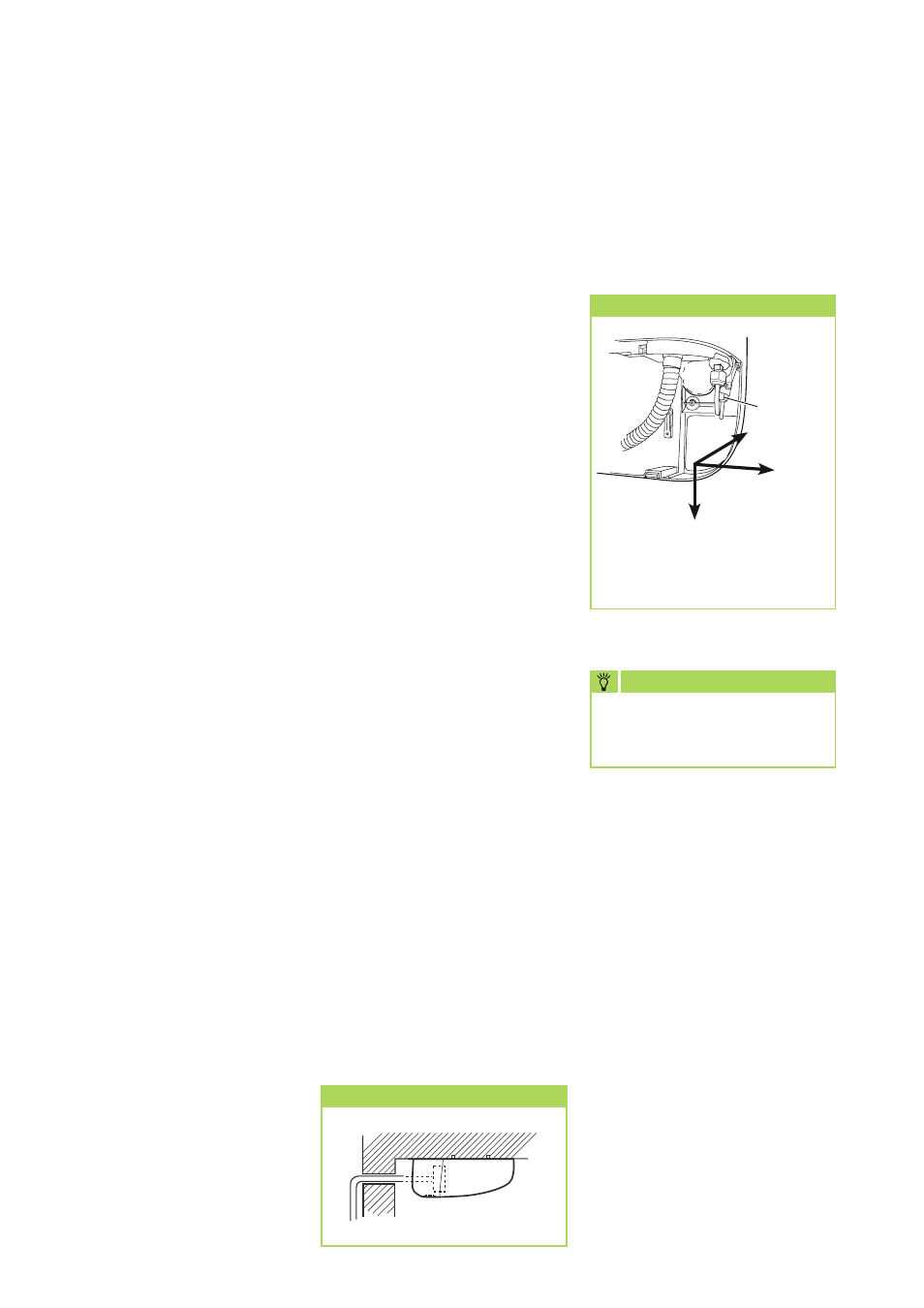

Anschlußvarianten
Die folgenden Anschlußvarianten
für die Kältemittel-, Kondensat-
und Steuerleitungen können
genutzt werden.
Waagerechte Ausrichtung
1
2
3
Anschlußvarianten
Kältemittel-
leitungen
1 Abgang auf der Wand rechts
2 Abgang durch die Wand rechts
3 Abgang auf der Wand unten
Installationsvorbereitung
Demontage des Lufteintrittsgitters
1. Klappen Sie das Lufteintrittsgit-
ter nach vorne.
2. Entfernen Sie die mittlere
Gitterhalterung, indem die bei-
den Stege aus der Befestigung
gelöst werden.
3. Lösen Sie die seitlichen Befesti-
gungsschrauben und entfernen
Sie das Gitter.
4. Nach erfolgter Montage sind
alle demontierten Teile wieder
zu montieren.
