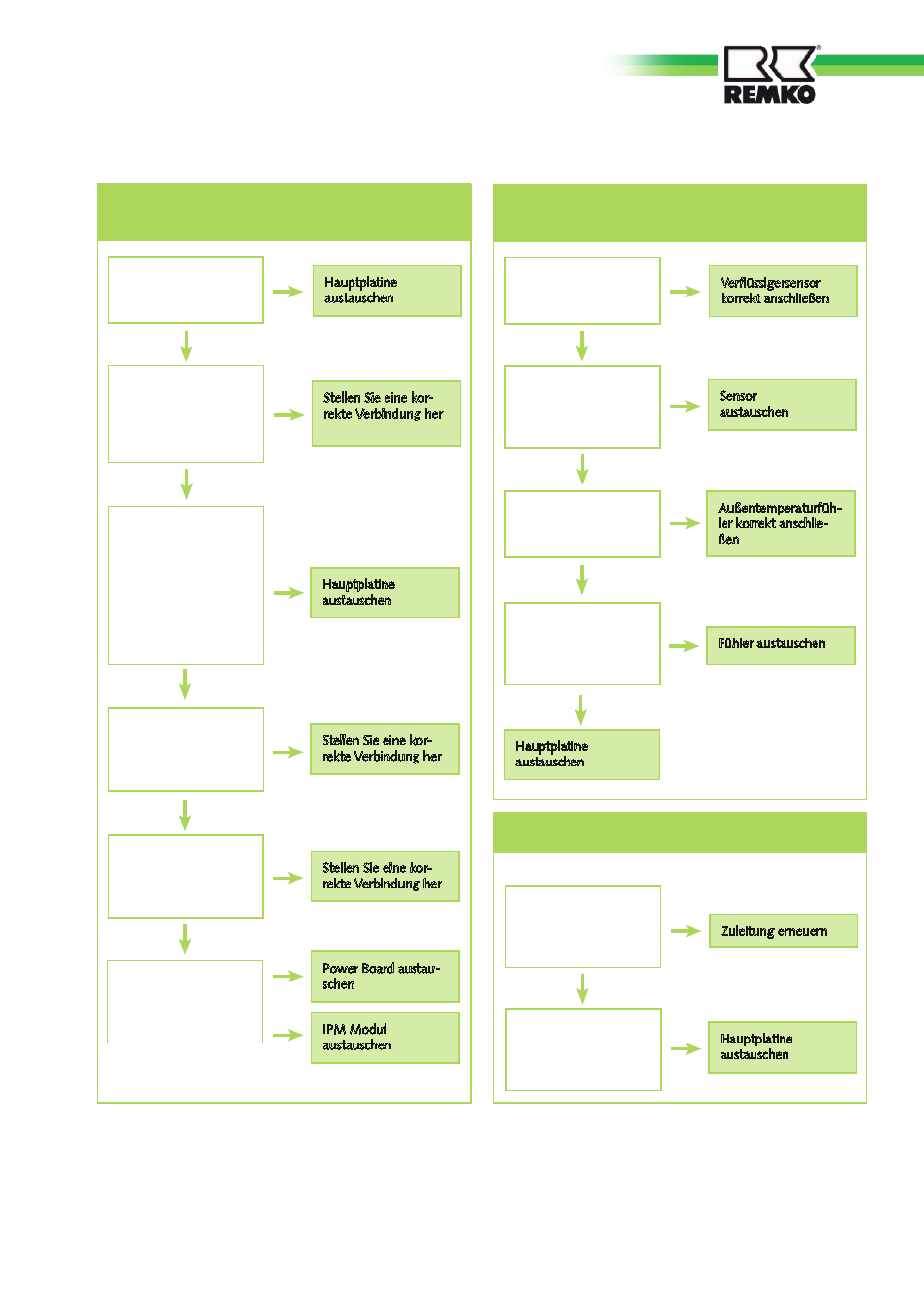

3. Fehlercode E3 Kommunikationsfehler auf Platine
des Außengerätes
Hauptplatine
austauschen
Blinkt die LED1 auf
der Hauptplatine des
Außengerätes?
Stellen Sie eine kor-
rekte Verbindung her
Ist die elektrische Ver-
bindung zwischen der
Leistungsplatine und
CN4 der Hauptplatine
okay?
Nein
Nein
Ja
Entfernen Sie die
elektrische Verbindung
zwischen der Lei-
stungsplatine und CN4
der Hauptplatine.
Messen Sie auf der
Leistungsplatine CN1
zwischen dem 3ten Pin
und dem 4ten Pin 5V?
Hauptplatine
austauschen Ja
Ja
Ist die Verbindung
zwischen IPM Modul
(Positiv Pol) und CN12
des Power Boards ok?
Nein
Stellen Sie eine kor-
rekte Verbindung her
Ist die Verbindung zwi-
schen IPM Modul (Ne-
gativ Pol) und CN13
des Power Boards ok?
Messen Sie zwischen
CN12 und CN13 auf
dem Power Board 277
– 345V?
Ja
IPM Modul
austauschen
Nein Power Board austau-
schen
Nein Stellen Sie eine kor-
rekte Verbindung her
Ja
Nein
Ja
4. Fehlercode E4 Fehler des Außentemperaturfüh
lers T4 oder des Verflüssigersensors T3
Verflüssigersensor
korrekt anschließen
Ist der Verflüssigersen-
sor korrekt
angeschlossen?
Sensor
austauschen
Messen Sie den Wi-
derstand des Sensors.
(Tabelle 1 S. 92-94)
Widerstand okay?
Nein
Ja
Ist der Außentempe-
raturfühler korrekt
angeschlossen? Außentemperaturfüh-
ler korrekt anschlie-
ßen
Ja
Messen Sie den Wi-
derstand des Fühlers.
(Tabelle 1 S. 92-94)
Widerstand okay?
Fühler austauschen
Hauptplatine
austauschen
Nein
Ja
Ja
Nein
Nein
5. Fehlercode E5 Überspannungsschutz Kompressor
Zuleitung erneuern
Ist die Zuleitung kor-
rekt angeschlossen und
liegen zwischen L1 und
N 172-265 V an?
Hauptplatine
austauschen
Power Board Platine
austauschen.
Funktioniert das Gerät
nach dem Austausch?
Nein
Ja
Nein
39
