Maß KLT 30 KLT 45 KLT 65
A 975 mm 975 mm 1290 mm
B 745 mm 745 mm 1060 mm

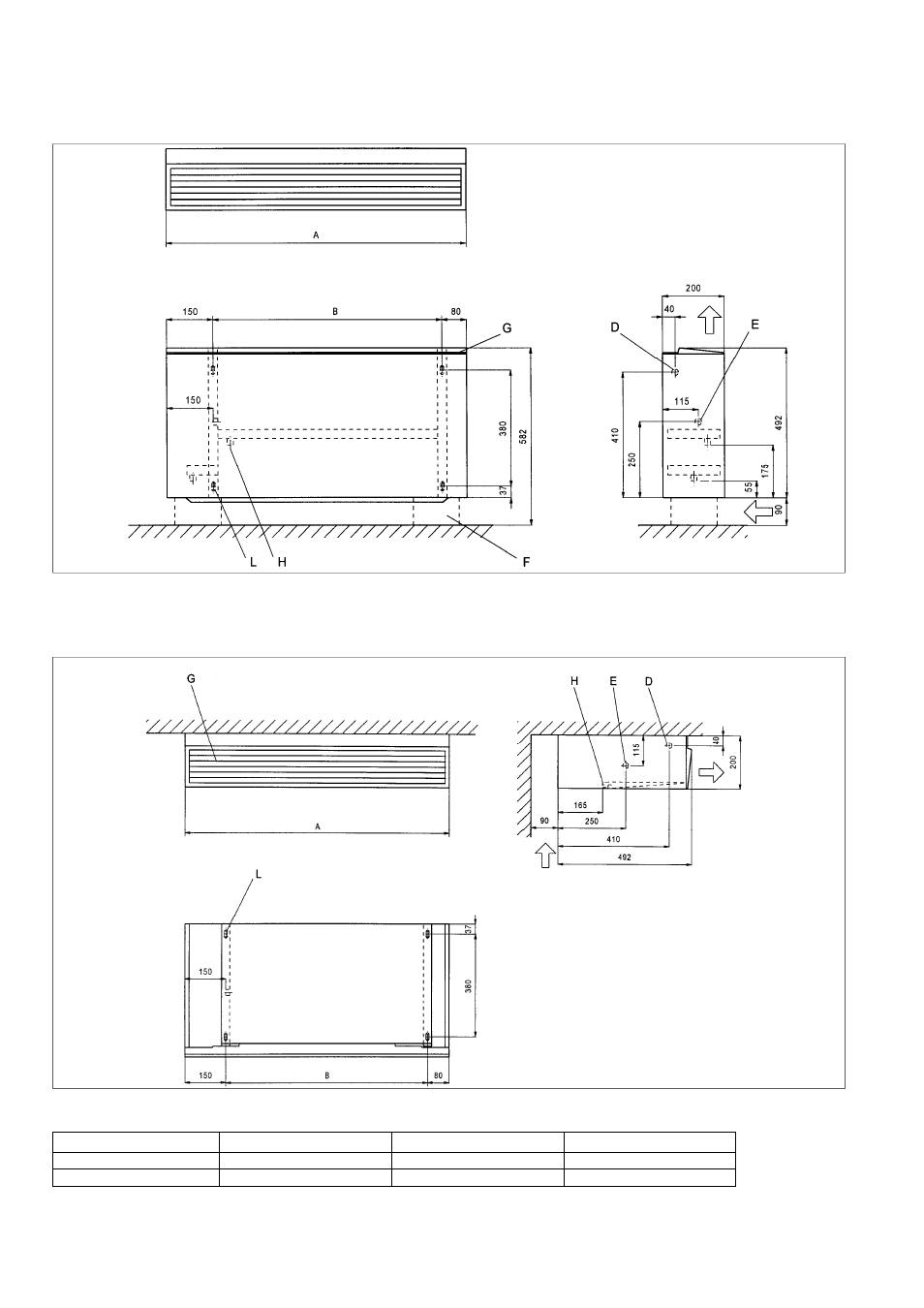

Abmessungen
Horizontale Ausführung (Deckengerät)
D = Wassereintritt G = Luft-Austrittsgitter L = Befestigungs-Langlöcher 30 x 10
F = Wasseraustritt H = Kondensatablauf Außen-Ø 20 mm
Bild 2
0270_01
D = Wassereintritt F = Füße H = Kondensatablauf Außen-Ø 20 mm
E = Wasseraustritt G = Luft-Austrittsgitter L = Befestigungs-Langlöcher 30 x 10
Vertikale Ausführung (Wand- oder Standgerät)
Bild 1
0269_01
