7

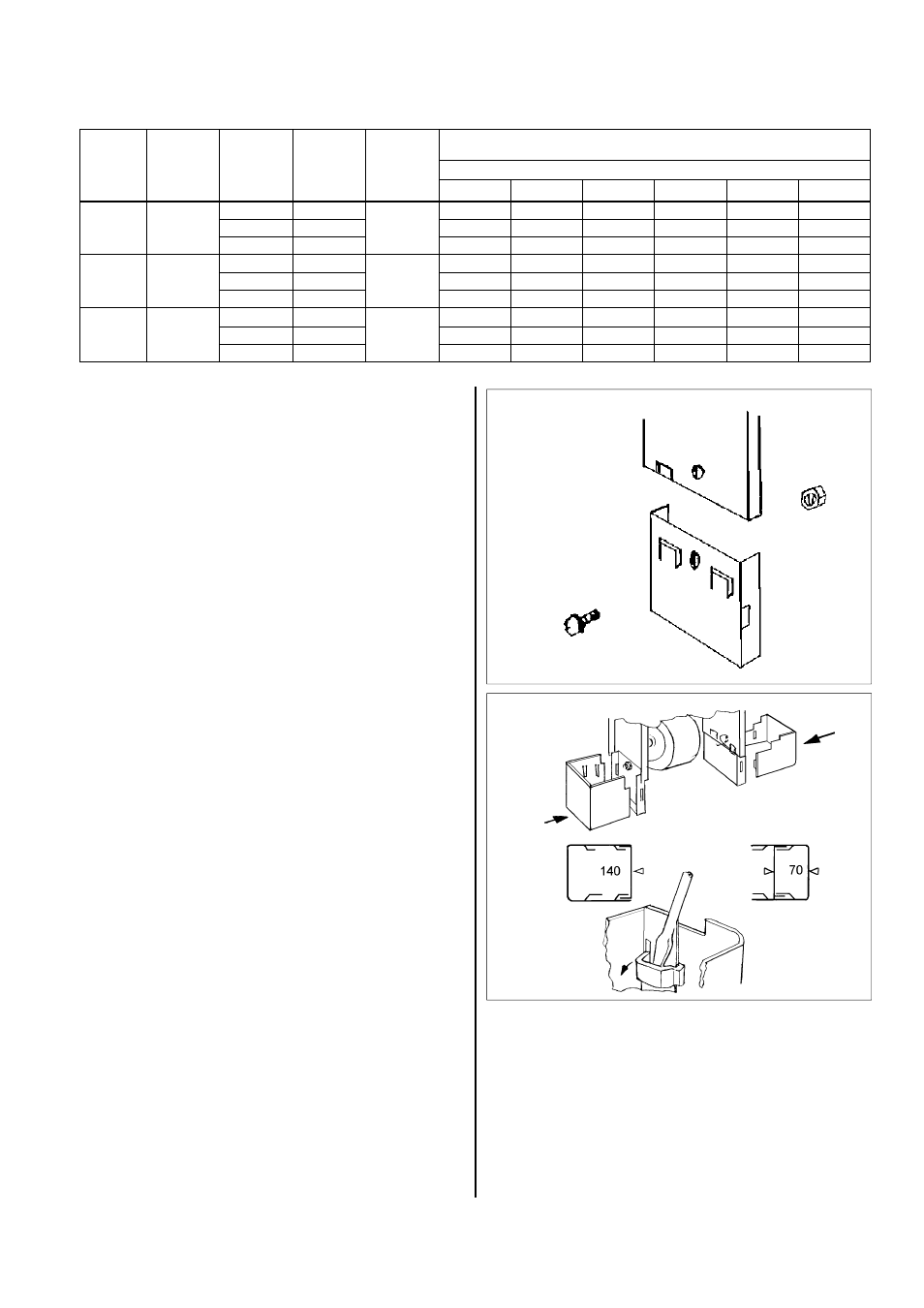

Typ
Luftvolu-
menstrom
m³/h
Volumen-
strom
Wasser
m³/h
Druckver-
lust
kPa
Tempera-
tur
Lufteintritt
°C T.K.
Heizleistung [W]
Temperatur Wassereintritt
45°C 50°C 55°C 60°C 65°C 70°C
KLT 30 550
0,30 6,4
20
2700 3100 3500 4100 4700 5100
0,50 17,0 2800 3300 3700 4300 4900 5400
0,55 21,0 3100 3600 4100 4700 5200 5800
KLT 45 700
0,40 6,0
20
3800 4500 5200 5800 6400 7300
0,70 13,0 4200 4900 5600 6300 7000 7700
0,85 19,0 4700 5400 5900 6800 7600 8300
KLT 65 1050
0,60 4,5 5000 5900 6900 7800 8800 9900
0,90 10,0 5400 6300 7300 8300 9300 10400
1,20 18,0 5900 7000 7900 9100 10100 11200
20
Heizleistung
4. Transport
Das Gerät wird in einer stabilen Transportverpackung
aus Karton geliefert. Bitte überprüfen Sie das Gerät
bei der Anlieferung und vermerken Sie eventuelle
Schäden oder fehlende Teile auf dem Lieferschein.
5. Installation
Die Installation darf nur durch autorisiertes Fachperso-
nal vorgenommen werden.
1) Wahl des Installationsortes
Das Innengerät ist für die Wand-, Stand- oder De-
ckenmontage konzipiert. Es ist darauf zu achten,
dass es waagerecht montiert wird um die Funktion
der Kondensatwannen zu gewährleisten.
Die Montageabstände beim Wand- und Deckenge-
rät betragen 90 mm auf der Luftansaugseite (siehe
Bild 1 u. 2).
Für die Montage des Standgerätes müssen erst die
mitgelieferten Füße, wie in Absatz 3) beschrieben
montiert werden.
2) Montage der Füße (nur bei Standgerät)
Entfernen Sie die Verkleidung des Gerätes (Bild 5)
und legen es auf die Rückseite. Schieben Sie nun,
wie in Bild 3 beschrieben die beiden Blechfüße an
den Rahmen des Gerätes und befestigen diese
dann mit den mitgelieferten Schrauben.
Als nächstes werden die Kunststoffverkleidungen
an den Blechfüßen eingeklickt (Bild 4).
Achtung, die rechte Verkleidung hat eine Ausspa-
rung und wird in der zweiten Raste befestigt
(Abstand 70 mm).
Die linke Verkleidung hat keine Aussparung und
wird in der ersten Raste eingeklickt (im Abstand
140 mm).
3) Vorbereitung der Installation
Leitungsführung (Vor-, Rücklauf und Kondensatlei-
tung) planen. Zur Volumenstromregulierung, falls
erforderlich, ein Strangregulierventil (bauseits) im
Rücklauf vorsehen.
Das Gerät aus der Verpackung nehmen und auf
der Vorderseite unten, die zwei Schrauben von der
Befestigung des Gehäuses lösen. Achtung beide
Befestigungsschrauben fixieren gleichzeitig die
Haltewinkel des Ansaugfilter, es ist darauf zu ach-
ten, dass diese beim späteren Verschrauben wie-
der montiert werden.
Nun kann das Gehäuse erst unten abgezogen und
0318_01
Bild 3
0319_01
Bild 4
