1
L1 L2 1 2 3 4 5 6 7 8
lila br. bl. rot gr. sw. wß. rs. org.
N L
Der elektrische Anschluss ist als Festanschluss
auszuführen.
Vor der Installation prüfen, ob die Nennspan-
nung 230 V / 50Hz beträgt.
Stellen Sie sicher, dass die elektrische Anlage
dafür geeignet ist, den zum Betrieb des Gerätes
und den zur Versorgung von anderen bereits
betriebenen Geräten erforderlichen Betriebs-
strom zu liefern.
Die elektrischen Anschlüsse müssen entspre-
chend den geltenden nationalen Bestimmungen
ausgeführt werden.
Vor dem Gerät ist ein allpolig trennender Schal-
ter in die Versorgungsleitung zu installieren.
Das Gerät muß immer geerdet werden!
Anschluss an das Gerät
Die Anschlussleitung von hinten in das Gerät führen.
Die Anschlussklemmen sitzen auf der rechten Geräte-
seite und sind nach dem Entfernen der Gehäusever-
kleidung gut zugänglich. Die Verbindungsleitung ist
entsprechend dem Verdrahtungsplan (Bild 7) am Ge-
rät anzuschließen (L
1
, L
2
und Pe).
Anschluss einer Ventilbaugruppe Kühlen
Für den Fall, dass eine Ventilbaugruppe eingesetzt
wird, kann diese über die Anschlussklemme 1 und 5
an der Klemmeleiste angesteuert werden (gestrichelte
Linie). Bei Kühl- oder Heizanforderung (je nach Be-
triebswahl) liegt dann eine Spannung von 230V / 50
Hz am Ventil an.
Soll nach dem Schließen des Ventils der Ventilator
weiterlaufen, so muß die Leitung vom Motor von
Klemme 1 auf die Klemme „L
1
“ (Pfad A) umgelegt wer-
den.
Anschluss der Raumtemperatur-Regelung
Die Raumtemperatur-Regelung wird steckerfertig ge-
liefert. Zur Montage muß erst das Gehäuse demontiert
werden (siehe unter Kapitel 5 Installation, Punkt 3).
Rechts am Rahmen des Gerätes befindet sich die 10-
polige Klemmleiste, in die das Gegenstück von der
Regelung nur eingesteckt werden muß. Oberhalb der
Klemmleiste befinden sich zwei Haltewinkel, in die
wird die Regelung mit ihren vorgesehenen Führungen
0281_02

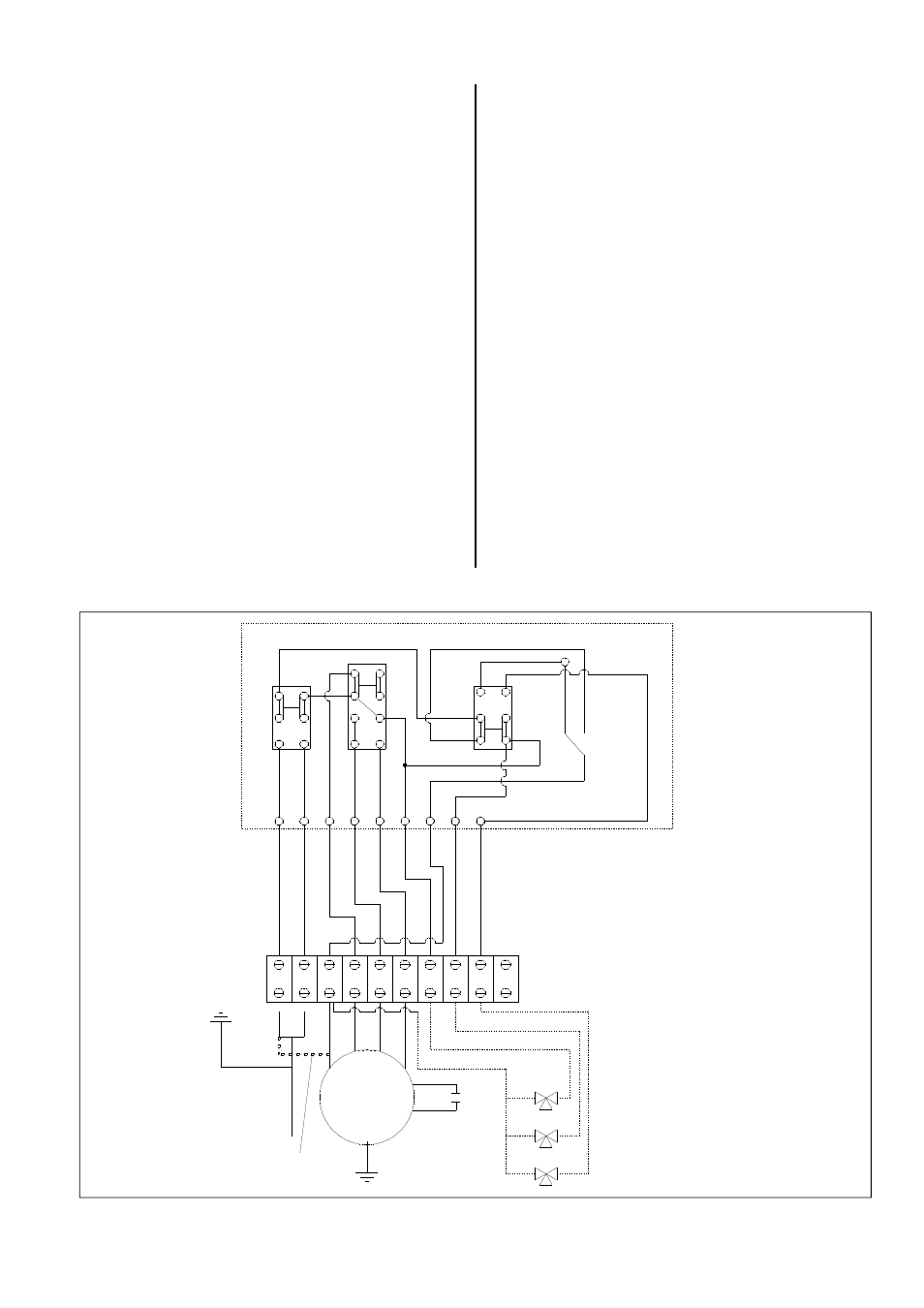

Bild 7
Pfad A
