8
dann nach oben hin abgenommen werden. Die Be-
festigung der Klimatruhe erfolgt an vier Punkten,
wie in Bild 1 u. 2 beschrieben.
4) Elektrischer Anschluss
Die Klemmleiste befindet sich rechts am Rahmen
des Gerätes. Die Anschlussleitung kann entweder
von links unterhalb des Rahmens nach rechts zu-
geführt werden oder sie kann direkt auf der rechten
Seite von hinten oder unten in das Gerät geführt
werden.
Die elektrische Anschlussleitung ist entsprechend
der in Kapitel 6 beschriebenen Weise im Gerät an-
zuschließen.
5) Anschluss der Wasserrohre
Der Wasseranschluss erfolgt direkt an das Gerät
oder kann wahlweise über ein Dreiwege-Ventil
(Zubehör) angeschlossen werden.
Der Vor- und Rücklauf befindet sich links am Gerät
und kann von Unten oder Hinten mit der Wasserlei-
tung verbunden werden.
Achtung: Beim Verschrauben der Wasseranschlüs-
se immer mit geeignetem Schraubenschlüssel ge-
genhalten um ein verdrehen zu vermeiden.
Sollte ein Dreiwege-Ventil eingebaut werden, so
muß beim Wand– und Standgerät für das am Ventil
entstehende Kondensat eine zusätzliche Konden-
satwanne (im Lieferumfang des Drei-Wege-Ventil
enthalten) montiert werden (Bild 6).
6) Anschluss der Kondensatleitung
Die Kondensatleitung kann beim Wand– und
Standgerät links oder rechts im Gerät am vorgese-
henen Stutzen angeschlossen werden.
Sollte ein Ventilbaugruppe eingebaut werden, muß
das Kondensat der großen Wanne mit einem kur-
zen Schlauch (Bild 6 Pos. A, im Lieferumfang des
Drei-Wege-Ventils enthalten) in die Kondensatwan-
ne des Ventils geleitet werden. Hier wird es dann
gemeinsam abgeleitet.
Bei der Deckenmontage entfällt die Kondensatwan-
ne für die Ventilbaugruppe, da bei diesen Geräten
das Kondensat in einer großen Kondensatwanne
gesammelt und von dort abgeleitet wird.
Die Kondensatleitung ist immer mit Gefälle zu ver-
legen und bauseits an ein Siphon (Geruchsver-
schluss) anzuschließen.
Achtung:
Sollte am Kondensatanschluss kein natürliches
Gefälle vorhanden sein oder die Leitung über eine
Erhöhung verlegt werden, muß auf jeden Fall eine
Kondensatpumpe eingebaut werden.
Nähere Angaben zur Montage der Kondensatpum-
pe sind der Pumpe beiliegender Installationsanwei-
sung zu entnehmen.
7) Die Gehäuseabdeckung wird in umgekehrter Rei-
henfolge, wie zuvor beschrieben, wieder montiert.
Achtung die Haltewinkel von der Befestigung des
Filters nicht vergessen.
8) Alle Leitungen (auch die Kondensatleitung)
sind mit diffusionsdichter Wärmedämmung ge-
gen Schwitzwasser zu isolieren. Die Dämmstär-
ke ist entsprechend der Umgebungsbedingungen
zu wählen (ca. 15 bis 20 mm).
Wird mit dem Gerät auch geheizt, so ist für die
Wärmedämmung auch die Heizungs-Anlagen-
Verordnung zu berücksichtigen.
6. Elektrischer Anschluss
Achtung! Vor Arbeiten am Gerät ist das Gerät
spannungsfrei zu schalten.
Der elektrische Anschluss darf nur durch autori-
siertes Fachpersonal erfolgen.
0279_01

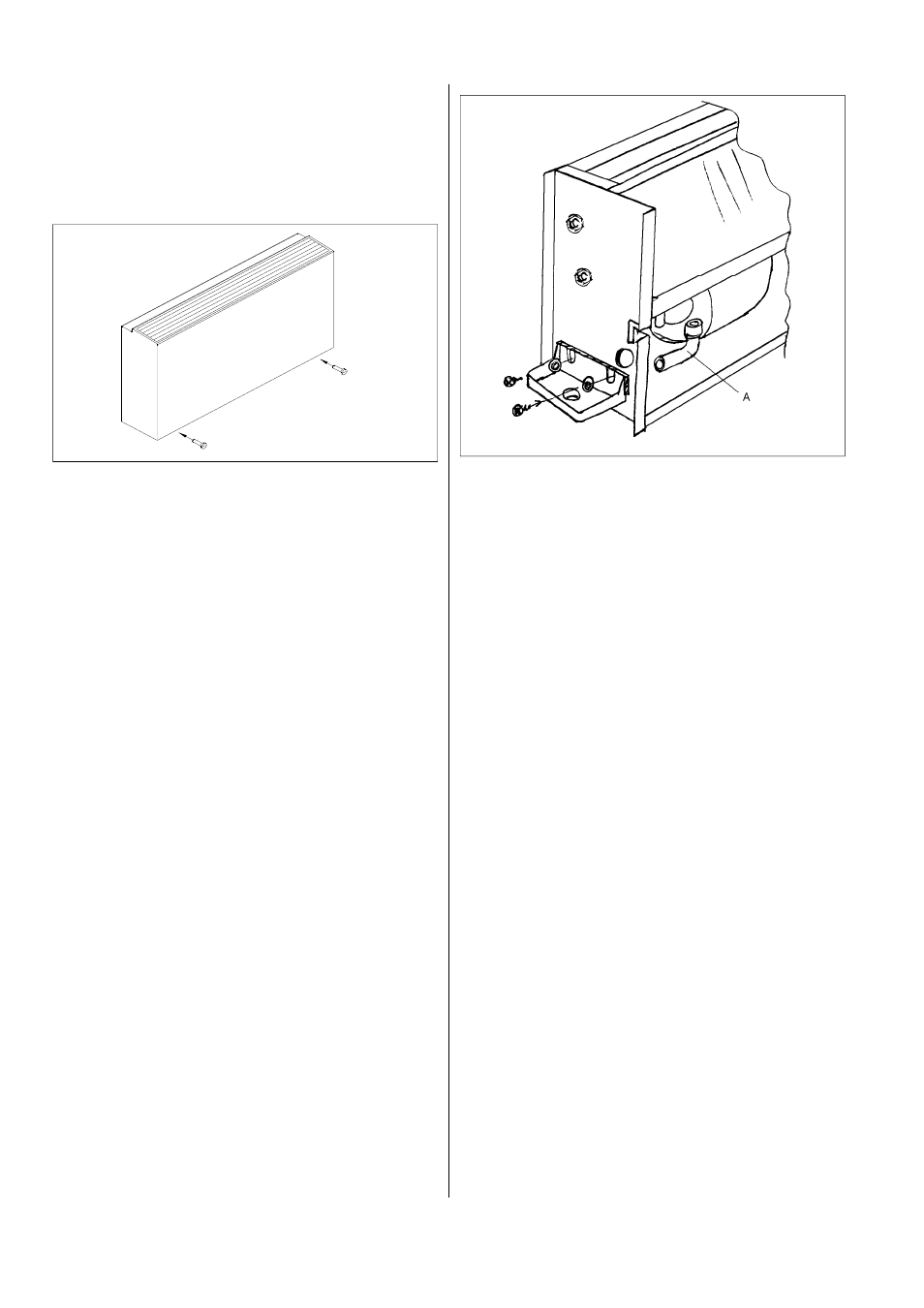

Bild 5
Bild 6
0317_01
