Seite 14

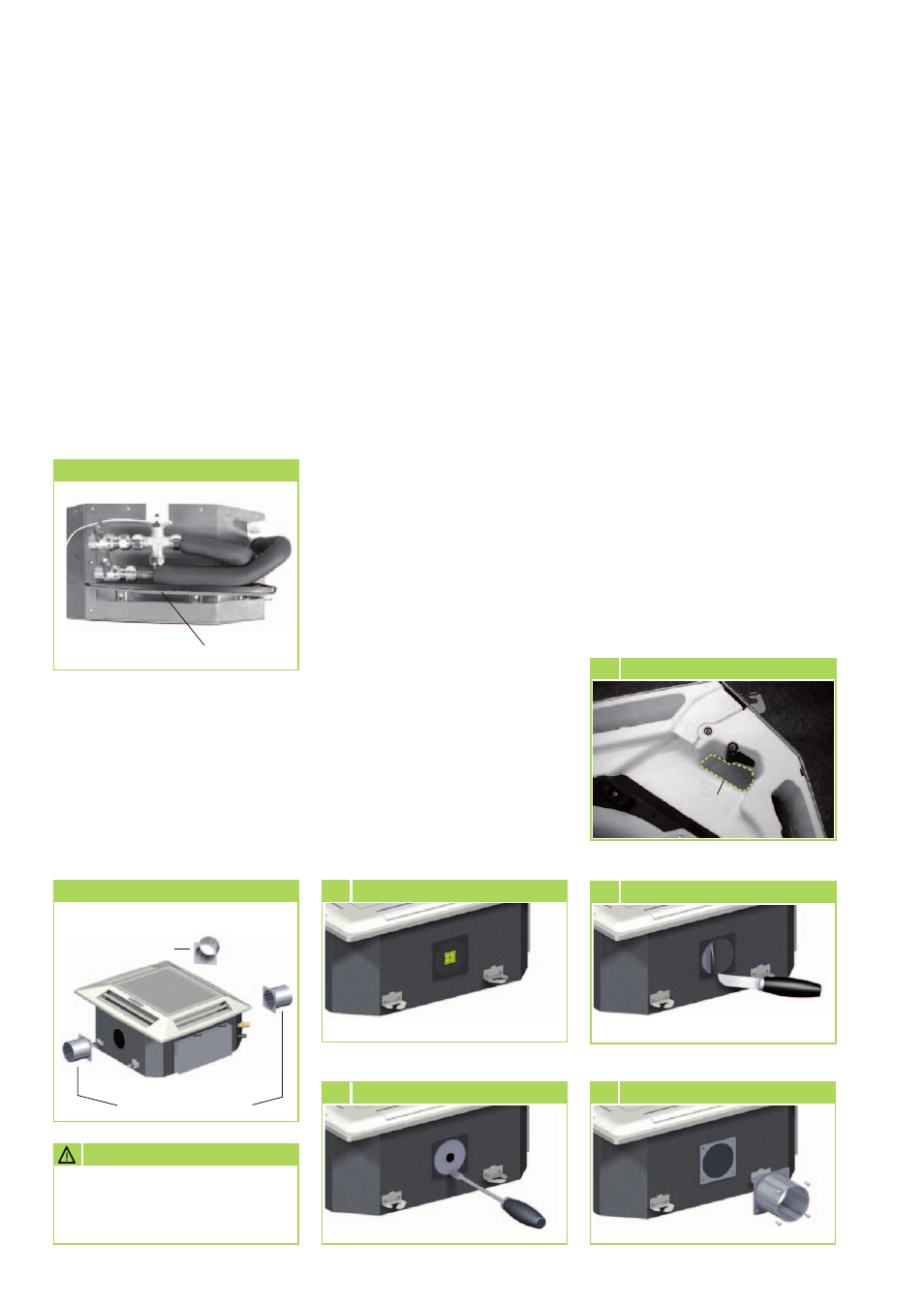

Zusätzliche Kondensatwanne
Kondensatwanne
Zweitraum- und
Frischluftanschluß
Das Gerät ist für die Kühlung eines
zweiten Raumes und unabhängig
davon, für die Einbringung von
Frischluft vorbereitet.
Es dürfen nur ein Frischluft-
und ein Zweitraumanschluß
verwendet werden!
ACHTUNG
Montageanweisung
Zur Montage des Frischluftan-
schlusses und des Zweitraum-
anschlusses gehen Sie folgender-
maßen vor:
1. Beachten Sie, dass sich direkt
hinter der zu entfernenden
Öffnung die Tauscherlamellen
befinden, und diese auf keinen
Fall beschädigt werden dürfen
(Bild 12)
.
2. Entfernen Sie vorsichtig die
Dämmung hinter der Öffnung
(Bild 13)
.
3. Brechen Sie nun die entspre-
chende Öffnung durch (Bild 14).
4. Halten Sie die Lüftungsrohre so
kurz wie möglich und verlegen
Sie diese mit so wenig
Biegungen wie nötig.
5. Beachten Sie, dass die
Bundkragen, Schrauben,
Flex- / Wickelfalzrohre und
Dämmstoffe bauseitig zu
stellen sind. Die genannten
Teile sind im Fachhandel
erhältlich (Bild 15).
12
Anstanzung entfernen
13
Dämmung entfernen
14 Öffnung durchbrechen
15
Stutzen montieren
Zusätzlich ist die im Bild unten
umrandete Polystyrol-Trennwand
der Tropfwanne mit einem Messer
zu entfernen (Bild 16).
16
Frischlufteinlaß
Frischlufteinlaß
Kondensatwanne
(Serienausstattung)
Im Lieferumpfang befindet sich
eine zusätzliche Kondensatwanne
zur seitlichen Gerätemontage in
der Zwischendecke. Diese wird für
das Auffangen des an einer Ven-
tilbaugruppe oder an bauseitig zu
stellenden Ventilen entstehenden
Kondensats benötigt.
Nachträglich ist die korrekte Funk-
tion zu testen.
Zweitraum- und Frischluftanschluß
Frischluftanschluß
Zweitraumanschluß
DKT 20-4 bis DKT 110-4
