Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei der Anlieferung
und vermerken Sie eventuelle
Schäden oder fehlende Teile auf
dem Lieferschein und informieren
Sie den Spediteur und Ihren
Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Transport und
Verpackung
Das Gerät ist für ein 4-Leiter-
System konzipiert. Das System
besitzt 2 Mediumrohre (Leiter:
Vor- und Rücklauf) zum Kühlen
mit kaltem Medium und 2 Medi-
umrohre zum Heizen mit warmem
Medium.
Das Kühlregister im Innengerät
gibt im Kühlbetrieb die Wärme aus
der Raumluft an das Betriebsmedi-
um ab. Eine Umwälzpumpe trans-
portiert das erwärmte Medium zu
einem Kaltwasser-Erzeuger, der
dem Medium die Wärme in einem
Verdampfer entzieht und über
einen Kältekreis an die Außenluft
wieder abgibt.
Das abgekühlte Betriebsmedium
wird in dem Umwälzkreislauf dem
Innengerät erneut zugeführt.
Das separate Heizregister gibt im
Heizbetrieb die Wärme des
Betriebsmediums an die Raumluft
ab. Eine Umwälzpumpe transpor-
tiert das abgekühlte Medium zu
einem Heizkessel der das Medium
erneut erwärmt. Das erwärmte
Betriebsmedium wird in dem
Umwälzkreislauf dem Innengerät
erneut zugeführt.

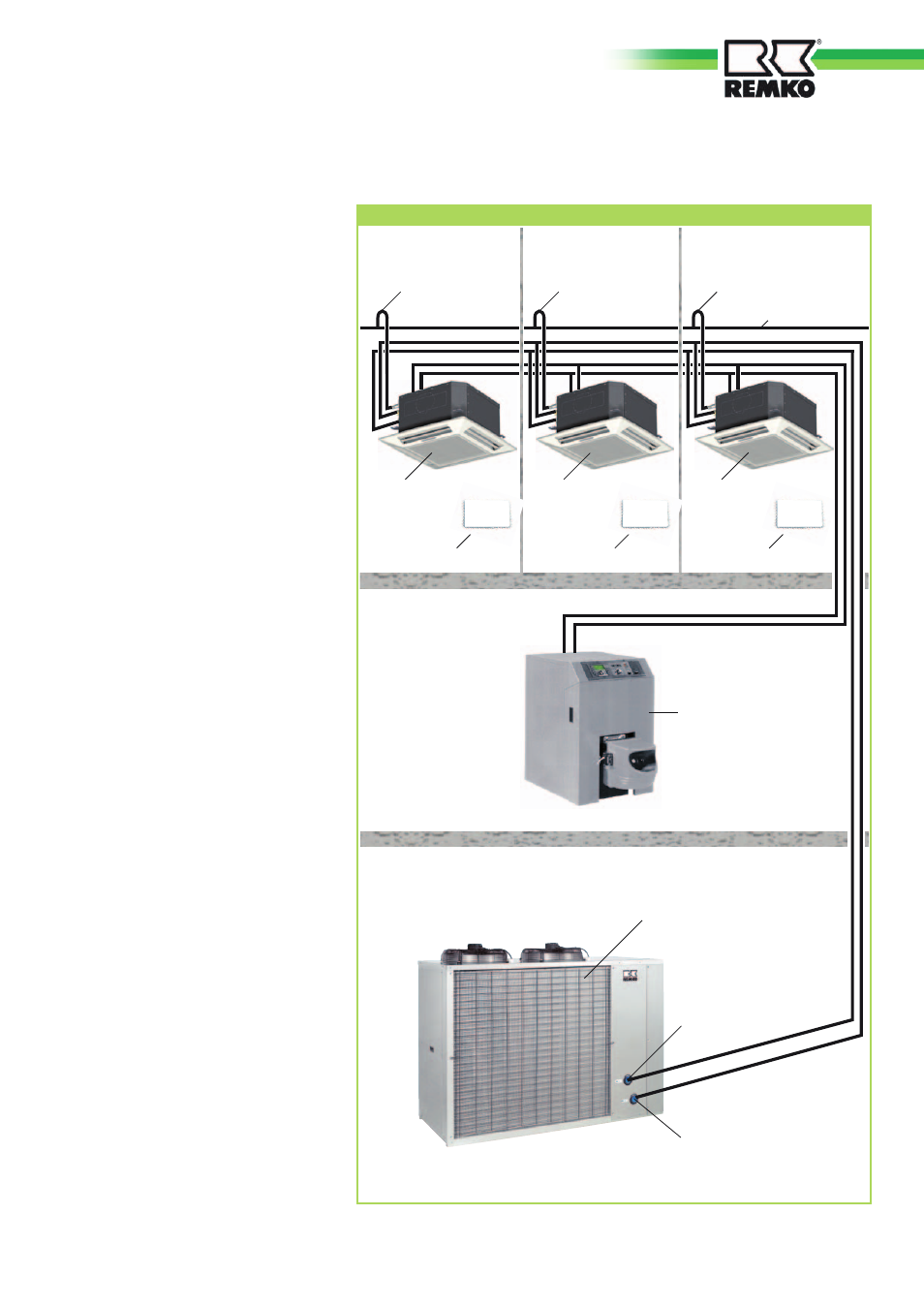

Systemaufbau
Kaltwasser-Erzeuger
Systemaufbau
Mediumeintritt
Mediumaustritt
Innenbereich 1
Außenbereich
Innenbereich 2 Innenbereich 3
Kabel-Fernbedienung
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensatleitung Kondensatleitung Kondensatleitung
Kondensat-Sammelleitung
Heizungsraum
Heizkessel
Kabel-Fernbedienung Kabel-Fernbedienung
