Elektrischer Anschluß

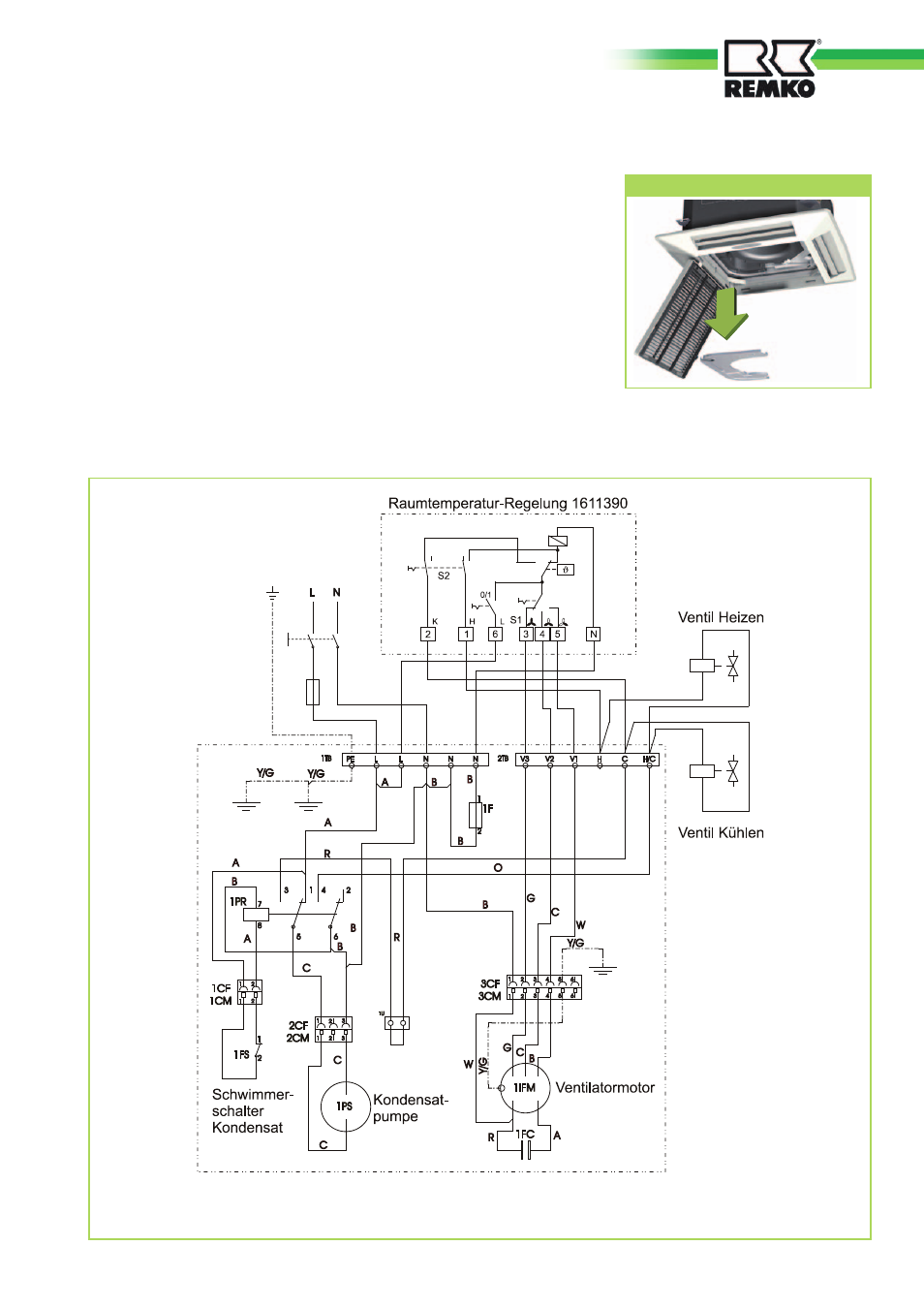

Elektrisches Schaltschema
DKT 20-4 bis DKT 110-4
L1 Außenleiter V1 Ventilatorstufe 1 H Heizanforderung
N Neutralleiter V2 Ventilatorstufe 2 C Kühlanforderung
PE Schutzleiter V3 Ventilatorstufe 3 H/C N-Ventil
Zum Anschluß gehen Sie bitte
folgendermaßen vor:
1. Öffnen Sie die Abdeckung
des Schaltkastens, indem Sie
die Befestigungsschrauben
entfernen und die Abdeckung
abnehmen.
2. Führen Sie die spannungsfreie
Leitung durch die Kanten-
schutzringe in den Schalt-
kasten ein und arretieren Sie
die Leitung in der Zugent-
lastung.
3. Verbinden Sie dann die Leitung
laut Anschlußschema.
4. Montieren Sie alle demon-
tierten Teile.
